简介

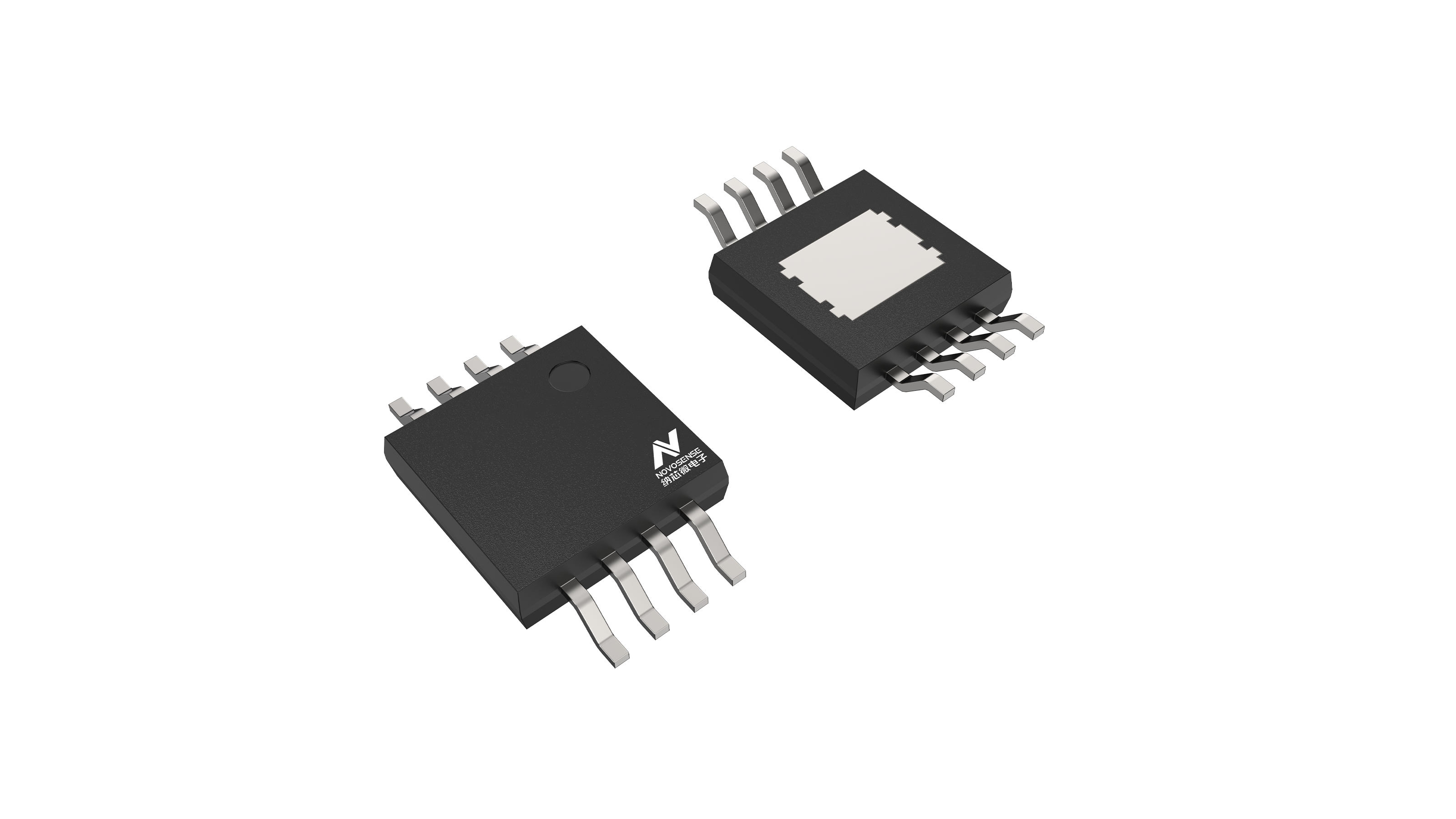

非隔离双路低边驱动器。NSD1026V是双通道、高速栅极驱动器，适用于驱动Si MOSFET、IGBT、GaN和SiC功率器件。它能够提供5A的拉电流和灌电流来驱动各类负载，并且具备快速的上升和下降时间。NSD1026V输入引脚和使能引脚均支持最低-10V输入，增加了芯片的鲁棒性。内部电路提供欠压锁定（UVLO）功能，并且输入引脚的高低阈值之间的迟滞功能提供了出色的抗扰性。NSD1026V的两个通道具有极小的传输延时延迟匹配，可以用于需要并联使用的场景。
主要参数
| Package |
HMSOP8 |
| Rating |
Industrial |
| Drive Object |
GaNFET/MOSFET/IGBT |
| Peak Drive Current (A) |
5/-5 |
| Output Channel |
2 |
| VCC (Max) (V) |
30 |
| Propagation Delay (Max) ton/off (ns) |
32/32 |
| Delay Matching (ns) |
4 |
| Features |
Enable, Negative voltage handling on input (-10V) |
| Operation Temperature (°C) |
-40~125 |
产品说明与原始资料
产品特性
- 电源电压范围：4.6至26V (最大耐压30V)
- 拉/灌驱动电流：5A（峰值）
- 每个通道输出都有独立使能引脚
- 输入、使能引脚支持负压低至-10V
- CMOS/TTL兼容逻辑输入
- 输出引脚支持5A反向灌电流，无需额外保护电路
- 工作温度范围：-40℃~125℃
应用场景
NSD1026V是双通道、高速栅极驱动器，适用于驱动Si MOSFET、IGBT、GaN和SiC功率器件。它能够提供5A的拉电流和灌电流来驱动各类负载，并且具备快速的上升和下降时间。NSD1026V输入引脚和使能引脚均支持最低-10V输入，增加了芯片的鲁棒性。内部电路提供欠压锁定（UVLO）功能，并且输入引脚的高低阈值之间的迟滞功能提供了出色的抗扰性。NSD1026V的两个通道具有极小的传输延时延迟匹配，可以用于需要并联使用的场景。
