简介
集成OCP功能的单通道低边驱动。NSD1012C 是一款低边栅极驱动器，能够提供 3A 峰值拉电流和 4A 峰值灌电流，用于驱动功率 MOSFET或 IGBT。其逻辑输入兼容TTL和CMOS电平。

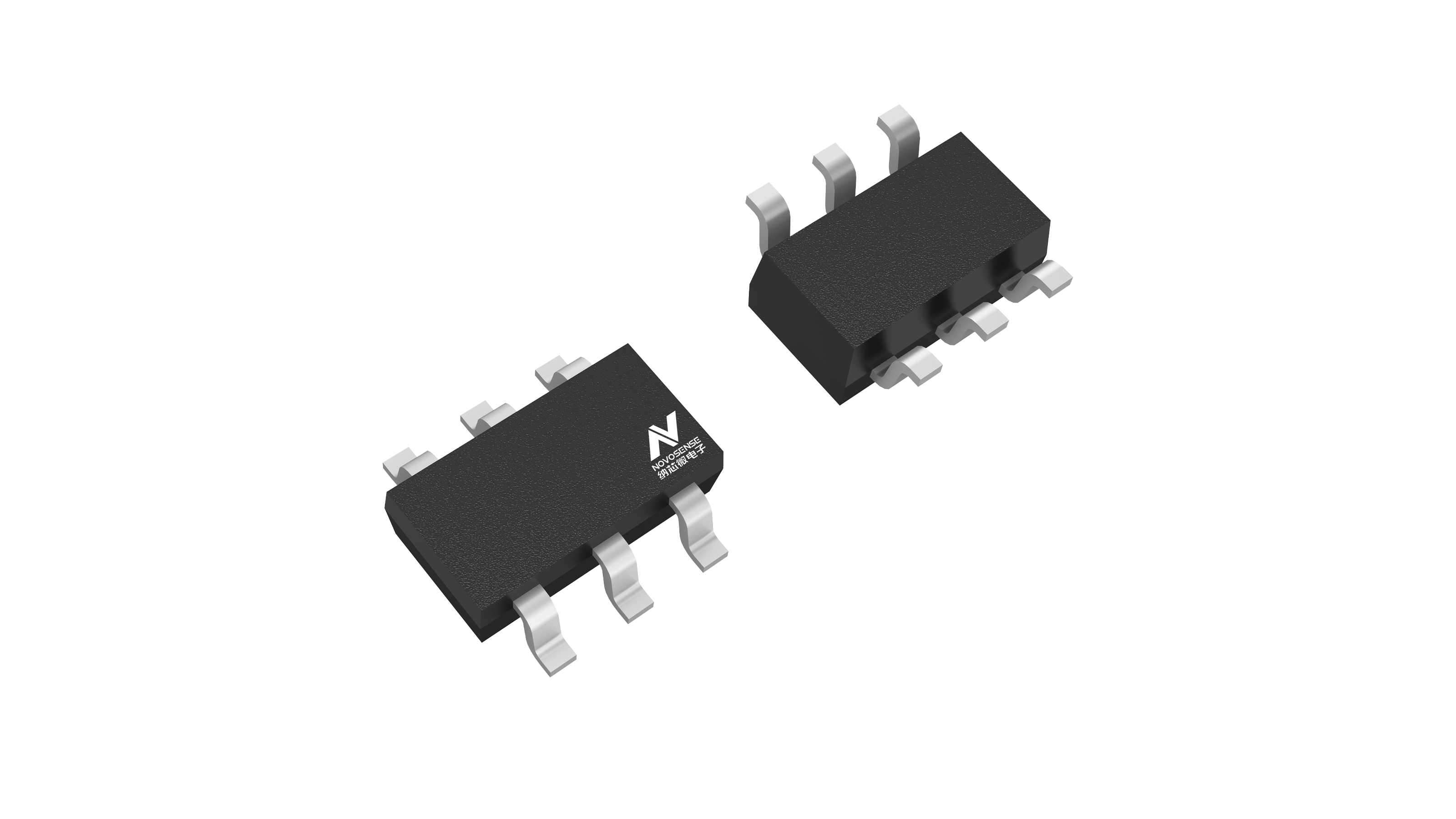

该器件配备过流保护（OCP）引脚，通过检测电流采样电阻两端的负压实现过流保护功能。NSD1012C 设有多功能引脚 EN/nFLT，兼具使能（EN）输入和故障（nFLT）输出双重作用：EN 输入用于激活输出，故障状态下则通过内部开关拉低 nFLT 引脚输出故障信号。故障恢复时间可通过外接在 EN/nFLT 引脚的RC电路设定时间常数进行配置。内部 VDD 电源电路集成欠压锁定（UVLO）功能，在电源电压达到工作范围前，将输出保持低电平状态以保护后级器件。NSD1012C 采用 SOT23-6 封装，工作温度范围为 -40°C 至 125°C。
主要参数
| Package |
SOT23-6 |
| Rating |
Industrial |
| Drive Object |
MOSFET/IGBT |
| Peak Drive Current (A) |
3/-4 |
| Output Channel |
1 |
| VCC (Max) (V) |
25 |
| Propagation Delay (Max) ton/off (ns) |
50/50 |
| Delay Matching (ns) |
N/A |
| Features |
EN/nFLT, OCP(-0.242V), 3.3V/5V/15V Input logic compatible |
| Operation Temperature (°C) |
-40~125 |
产品说明与原始资料
产品特性
- 过流检测阈值：-0.242V 负压
- 故障输出与使能控制单引脚集成
- 可编程故障清除时间
- 兼容 3.3V、5V 及 15V 输入逻辑
- VDD 欠压锁定功能
- OCP 引脚耐受 -10V 直流电压
- 3.5kV 人体模型（HBM）静电放电（ESD）防护
- 符合欧盟 RoHS 环保标准
- 工作温度：-40℃~125℃
应用场景
- 适用于单端拓扑的通用型低侧栅极驱动器
- 开关模式电源（SMPS）
- 工业应用
- 家用电器
- 空调设备
- 电机控制
NSD1012C 是一款低边栅极驱动器，能够提供 3A 峰值拉电流和 4A 峰值灌电流，用于驱动功率 MOSFET或 IGBT。其逻辑输入兼容TTL和CMOS电平。
该器件配备过流保护（OCP）引脚，通过检测电流采样电阻两端的负压实现过流保护功能。NSD1012C 设有多功能引脚 EN/nFLT，兼具使能（EN）输入和故障（nFLT）输出双重作用：EN 输入用于激活输出，故障状态下则通过内部开关拉低 nFLT 引脚输出故障信号。故障恢复时间可通过外接在 EN/nFLT 引脚的RC电路设定时间常数进行配置。内部 VDD 电源电路集成欠压锁定（UVLO）功能，在电源电压达到工作范围前，将输出保持低电平状态以保护后级器件。NSD1012C 采用 SOT23-6 封装，工作温度范围为 -40°C 至 125°C。
