产品特性
- 电源电压范围：4.7V至32V
- 拉/灌驱动电流：3.5A/4A
- 上升/下降时间典型值：9ns/8ns
- 输入输出延时典型值：25ns
- UVLO欠压保护
- 使能功能
- 工作温度范围：-40℃~125℃
应用场景
- 开关电源
- 光伏
NSD10159是单通道低边栅极驱动器，适合于驱动MOSFET、IGBT和SiC功率器件。NSD10159是工规级产品，可以提供较强的驱动能力，以及快速的上升和下降时间，短传播延迟，适用于各类高频开关应用。
简介
单通道低边栅极驱动。NSD10159是单通道低边栅极驱动器，适合于驱动MOSFET、IGBT和SiC功率器件。NSD10159是工规级产品，可以提供较强的驱动能力，以及快速的上升和下降时间，短传播延迟，适用于各类高频开关应用。
主要参数

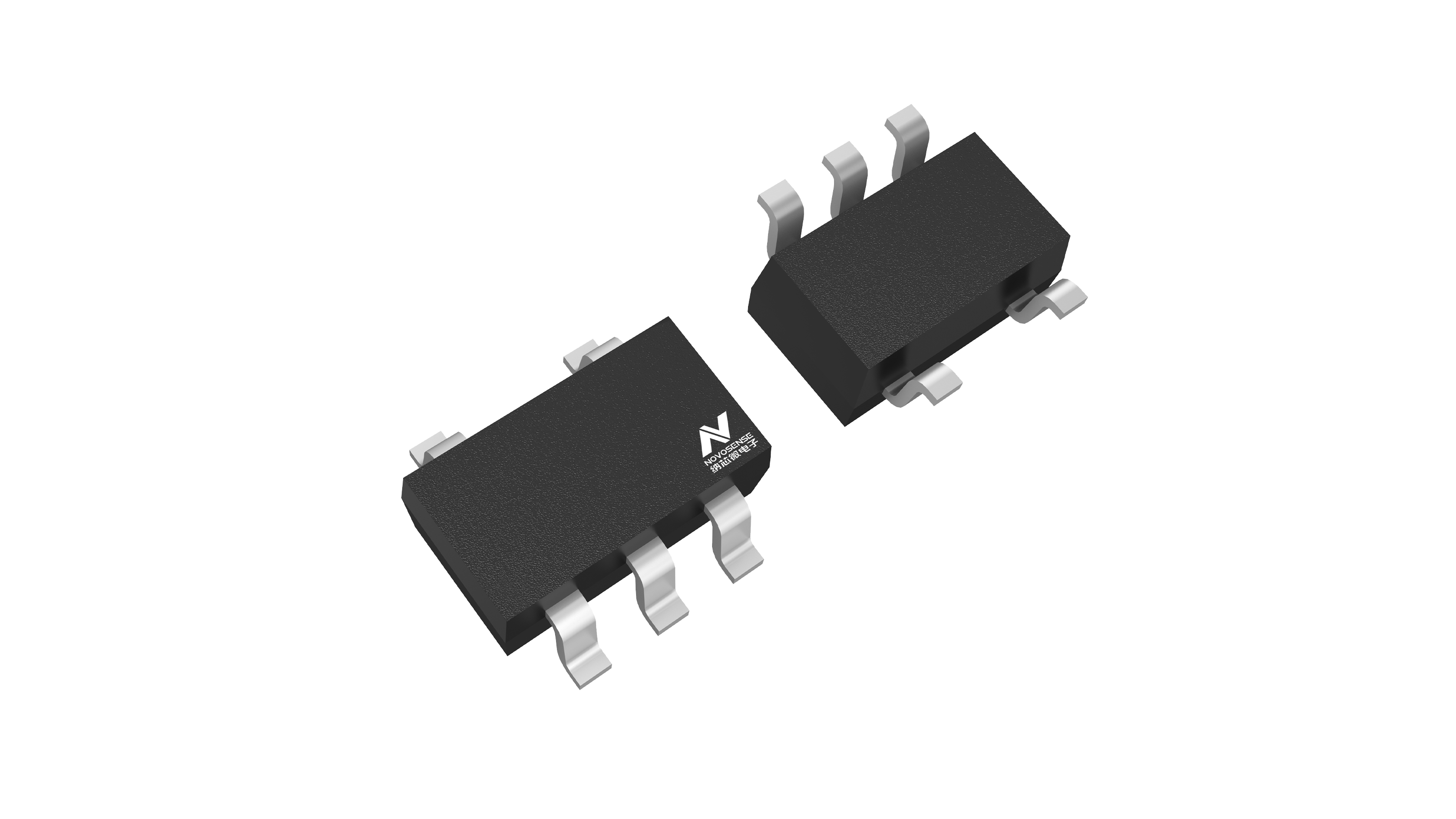

| Package | SOT23-5 |
|---|---|
| Rating | Industrial |
| Drive Object | MOSFET/IGBT |
| Peak Drive Current (A) | 3.5/-4 |
| Output Channel | 1 |
| VCC (Max) (V) | 35 |
| Propagation Delay (Max) ton/off (ns) | 40/40 |
| Delay Matching (ns) | N/A |
| Features | Enable, Wide VDD range from 4.7 V to 32 V |
| Operation Temperature (°C) | -40~125 |
