简介
单通道低边栅极驱动。NSD10151/9是单通道低边栅极驱动器，适合于驱动MOSFET、IGBT和SiC功率器件。NSD10151是车规级产品。NSD10159是工规级产品，两款产品都可以提供较强的驱动能力，以及快速的上升和下降时间，短传播延迟，适用于各类高频开关应用。
主要参数

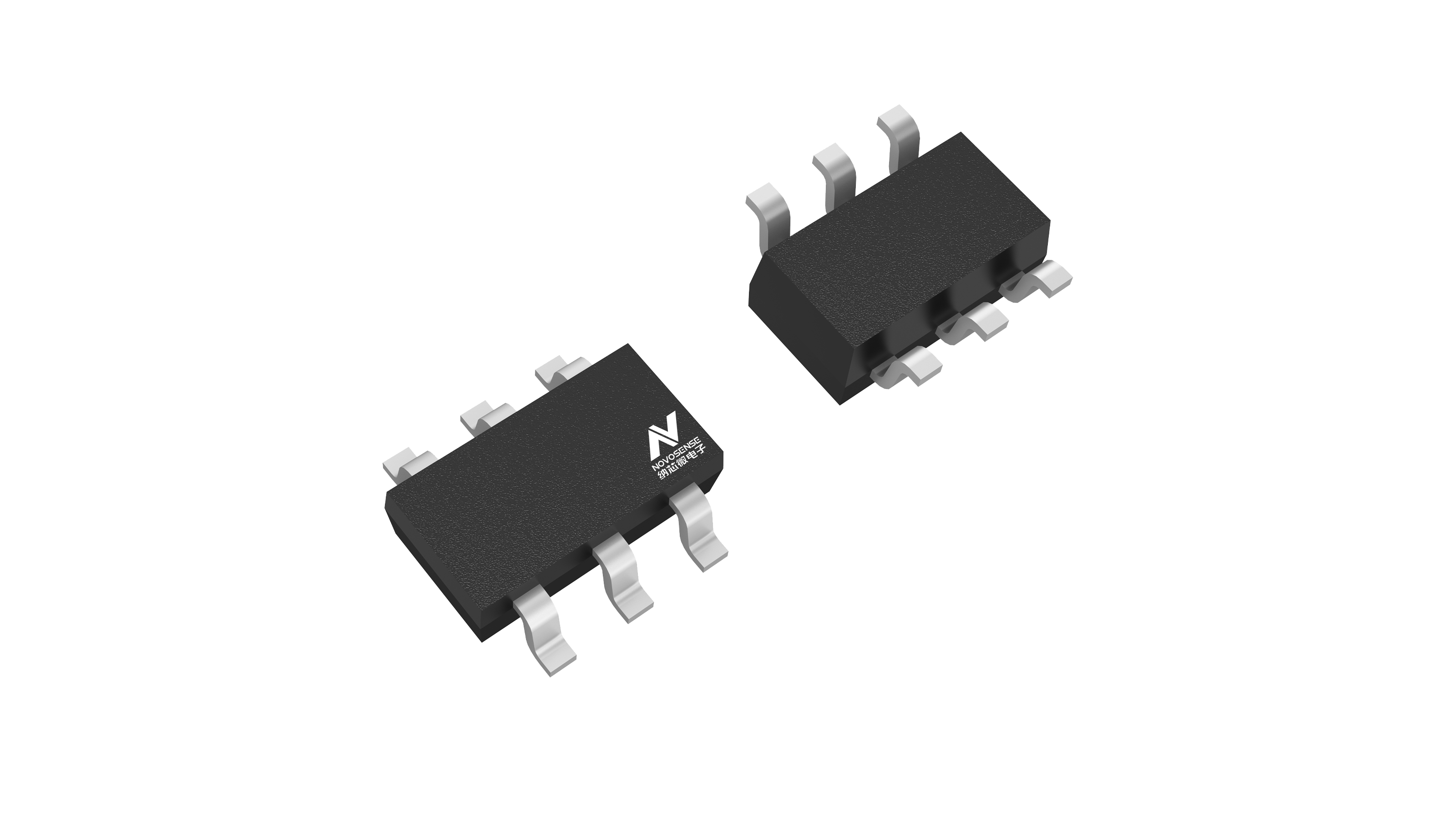

| Package |
SOT23-6 |
| Rating |
Automotive |
| Drive Object |
MOSFET/IGBT |
| Peak Drive Current (A) |
2/-4 |
| Output Channel |
2 |
| VCC (Max) (V) |
35 |
| Propagation Delay (Max) ton/off (ns) |
45/45 |
| Delay Matching (ns) |
N/A |
| Features |
Enable, Split output |
| Operation Temperature (°C) |
-40~125 |
产品说明与原始资料
产品特性
- 电源电压范围：4.7V至32V（NSD10159），13V至32V（NSD10151），
- 拉/灌驱动电流：3.5A/4A（NSD10159），2A/4A（NSD10151）
- 上升/下降时间典型值：9ns/8ns（NSD10159），17ns/8ns（NSD10151）
- 输入输出延时典型值：25ns（NSD10159），32ns（NSD10151）
- UVLO欠压保护
- 使能功能
- 工作温度范围：-40℃~125℃
应用场景
- 开关电源 boost PFC
- HEV/EV PTC 控制器
NSD10151/9是单通道低边栅极驱动器，适合于驱动MOSFET、IGBT和SiC功率器件。NSD10151是车规级产品。NSD10159是工规级产品，两款产品都可以提供较强的驱动能力，以及快速的上升和下降时间，短传播延迟，适用于各类高频开关应用。
