简介
带集成隔离电源的高可靠性增强型隔离放大器。NSI36C12R是一款集成了隔离电源的高性能隔离放大器，可接收±1V的全差分输入。集成式隔离电源可实现器件低压侧的单电源工作，无需为高压侧单独配置隔离电源，有效减少电路板占用面积。NSI36C12R的高输入阻抗使其非常适合连接至高压电阻分压器或其他具有高输出阻抗的电压信号源。该器件具有VREF/2.56的比例增益，并提供单端模拟输出。VREF用于定义输出限幅电压。将后续ADC的供电电压施加至VREF，即可匹配ADC的全部动态输入范围。低失调与低增益漂移确保其在全温度范围内保持精度。高共模瞬态抗扰度可确保即便在电机控制类应用的大功率开关场景下，该器件也能提供准确可靠的测量结果。输入过阈值支持外部可调阈值电压，并提供开漏极保护故障输出，可简化系统级设计与诊断流程。
主要参数
| MSL |
MSL3 |
| Package |
SOW16 |
| Rating |
Industrial |
| Type |
Voltage Sensing Amplifier Integrated Power & Comparator |
| Output Side Supply Voltage (V) |
3.0~5.5 |
| Isolated Power Output Voltage (V) |
3.1~4.6 (Typ. 3.5) |
| Input Side LDO Output Voltage (V) |
3.0~3.4 (Typ. 3.2) |
| Linear Differential Input Full Scale Voltage (mV) |
±1000 |
| Bandwidth (typ) (kHz) |
340 |
| VIORM (Vpeak) |
2121 |
| VISO (rms) (V) |
5000 |
| Input Offset Error (Max) (mV) |
±0.5 |
| Input Offset Error Drift (Max) (μV/°C) |
±10 |
| Gain |
VREF/2.56 |
| Gain Error (Max) (%) |
±0.3 |
| Gain Error Drift (Max) (ppm/°C) |
±45 |
| Nonlinearity (Max) (%) |
±0.04 |
| Nonlinearity Drift (typ) (ppm/°C) |
1 |
| CMTI (kV/μs) |
150 |
| INP, INN to OUTP, OUTN Signal Delay (50% - 50%) (max) (μs) |
1.8 |
| Isolated Comparator Integrated |
Yes |
| Isolated Comparator Propagation Delay (ns) |
600 |
| Output Type |
Single-Ended |
| Temperature Range (°C) |
-40~125 |
产品说明与原始资料
产品特性
- 最高5000Vrms绝缘电压
- ±1V线性输入电压范围
- 低失调误差与漂移：±0.5mV（最大值）、±10μV/°C（最大值）
- 低增益误差与漂移：±0.3%（最大值）、±45ppm/°C（最大值）
- 低非线性与漂移：±0.04%（最大值）、±1ppm/°C（典型值）
- 信噪比：80dB（典型值，带宽=10kHz）、70dB（典型值，带宽=100kHz）
- 宽带宽：340kHz（典型值）
- 高共模瞬变抗扰度：150kV/μs（典型值）
- 系统级诊断功能：集成隔离电源检测
- 工作温度：-40°C ~125°C
- 符合RoHS标准封装：SOP16(300mil)
应用场景
NSI36C12R是一款集成了隔离电源的高性能隔离放大器，可接收±1V的全差分输入。集成式隔离电源可实现器件低压侧的单电源工作，无需为高压侧单独配置隔离电源，有效减少电路板占用面积。NSI36C12R的高输入阻抗使其非常适合连接至高压电阻分压器或其他具有高输出阻抗的电压信号源。该器件具有VREF/2.56的比例增益，并提供单端模拟输出。VREF用于定义输出限幅电压。将后续ADC的供电电压施加至VREF，即可匹配ADC的全部动态输入范围。低失调与低增益漂移确保其在全温度范围内保持精度。高共模瞬态抗扰度可确保即便在电机控制类应用的大功率开关场景下，该器件也能提供准确可靠的测量结果。输入过阈值支持外部可调阈值电压，并提供开漏极保护故障输出，可简化系统级设计与诊断流程。

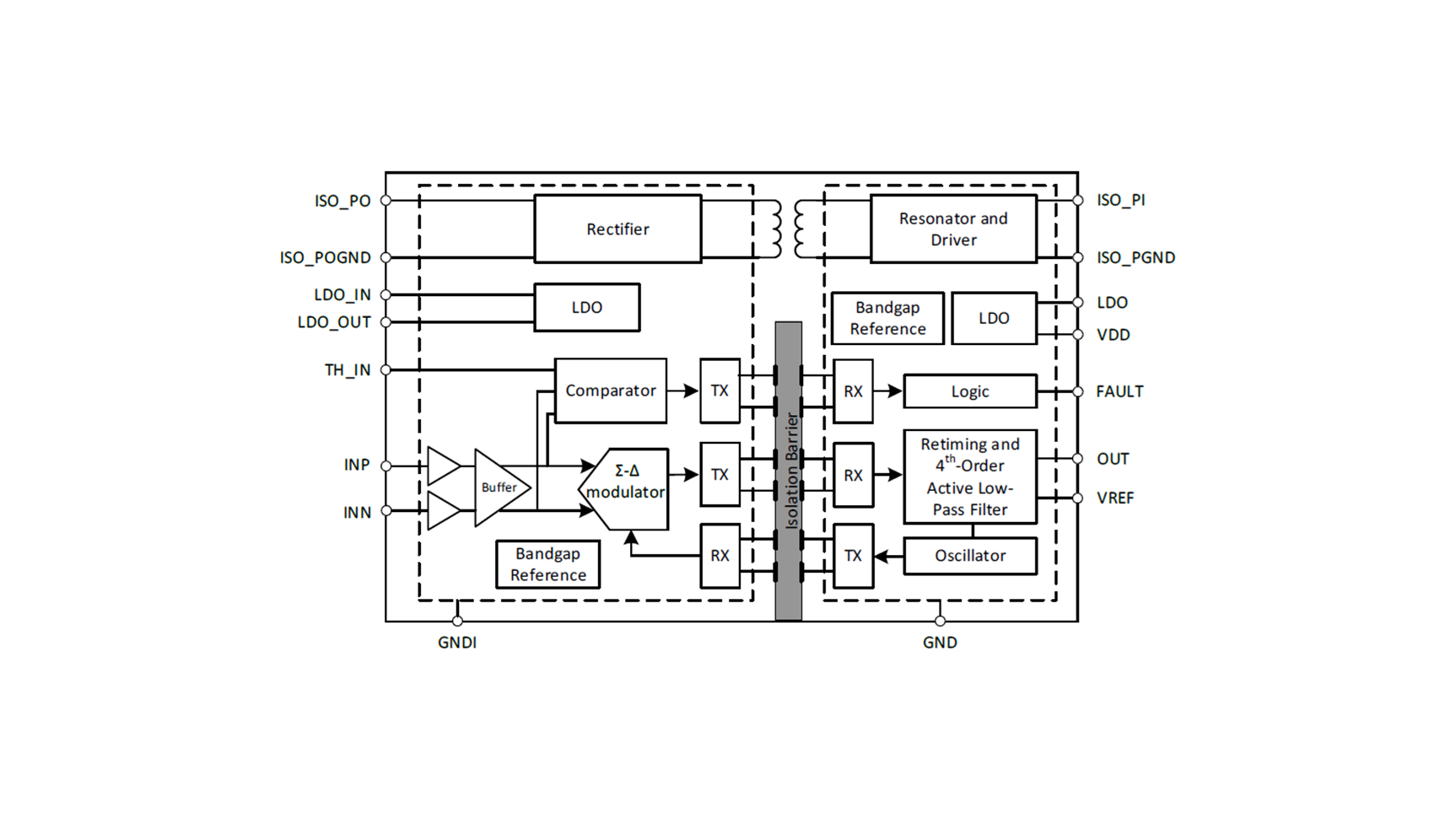

原理图 / 引脚
