简介
高可靠性集成隔离电源的隔离电流采样放大器。NSI3600D 是一款高性能隔离放大器，集成隔离电源，可接受 ±250mV 的全差分输入。集成隔离电源使器件低压侧能够单电源工作，无需为高压侧配备单独的隔离电源，有效减小了电路板面积。全差分输入非常适合需要隔离的高压应用中的交流或分流电流监测。该器件具有 8.2 的固定增益，并提供差分模拟输出。低失调和增益漂移确保在整个温度范围内的精度。高共模瞬态抗扰度确保即使在存在高功率开关的情况下（例如在电源和电机控制应用中），器件也能提供准确可靠的测量。集成的隔离电源检测和开漏诊断输出简化了系统级设计和诊断。
主要参数
| MSL |
MSL3 |
| Package |
SOW16 |
| Rating |
Industrial |
| Type |
Current Sensing Amplifier Integrated Power |
| Output Side Supply Voltage (V) |
3.0~5.5 |
| Isolated Power Output Voltage (V) |
3.1~4.6 |
| Input Side LDO Output Voltage (V) |
3.0~3.4 |
| Linear Differential Input Full Scale Voltage (mV) |
±250 |
| Bandwidth (typ) (kHz) |
350 |
| VIORM (Vpeak) |
2121 |
| VISO (rms) (V) |
5000 |
| Input Offset Error (Max) (mV) |
0.2 |
| Input Offset Error Drift (Max) (μV/°C) |
3 |
| Gain |
8.2 |
| Gain Error (Max) (%) |
0.3 |
| Gain Error Drift (Max) (ppm/°C) |
50 |
| Nonlinearity (Max) (%) |
0.05 |
| Nonlinearity Drift (typ) (ppm/°C) |
1 |
| CMTI (kV/μs) |
150 |
| INP, INN to OUTP, OUTN Signal Delay (50% - 50%) (max) (μs) |
2 |
| Isolated Comparator Integrated |
No |
| Isolated Comparator Propagation Delay (ns) |
N/A |
| Output Type |
Differential |
| Temperature Range (°C) |
-40~125 |
产品说明与原始资料
产品特性
- 最高5000Vrms绝缘电压
- ±250mV线性输入电压范围
- 固定增益：8.2
- 低偏置误差和温漂：±0.2mV(Max), ±3μV/°C(Max)
- 低增益误差和温漂：±0.3％(Max)，±50ppm/°C(Max)
- 低非线性和温漂：±0.05％(Max)，±1ppm/°C(Typ)
- SNR：84dB(Typ，BW = 10kHz)，71dB(Typ，BW=100kHz)
- 带宽：350kHz(Typ)
- 高CMTI：150kV/μs(Typ)
- 系统级诊断功能：内置隔离电源监控
- 工作温度：-40°C~125°C
- 符合RoHS的封装：SOP16 (300mil)
应用场景
NSI3600D 是一款高性能隔离放大器，集成隔离电源，可接受 ±250mV 的全差分输入。集成隔离电源使器件低压侧能够单电源工作，无需为高压侧配备单独的隔离电源，有效减小了电路板面积。全差分输入非常适合需要隔离的高压应用中的交流或分流电流监测。该器件具有 8.2 的固定增益，并提供差分模拟输出。低失调和增益漂移确保在整个温度范围内的精度。高共模瞬态抗扰度确保即使在存在高功率开关的情况下（例如在电源和电机控制应用中），器件也能提供准确可靠的测量。集成的隔离电源检测和开漏诊断输出简化了系统级设计和诊断。

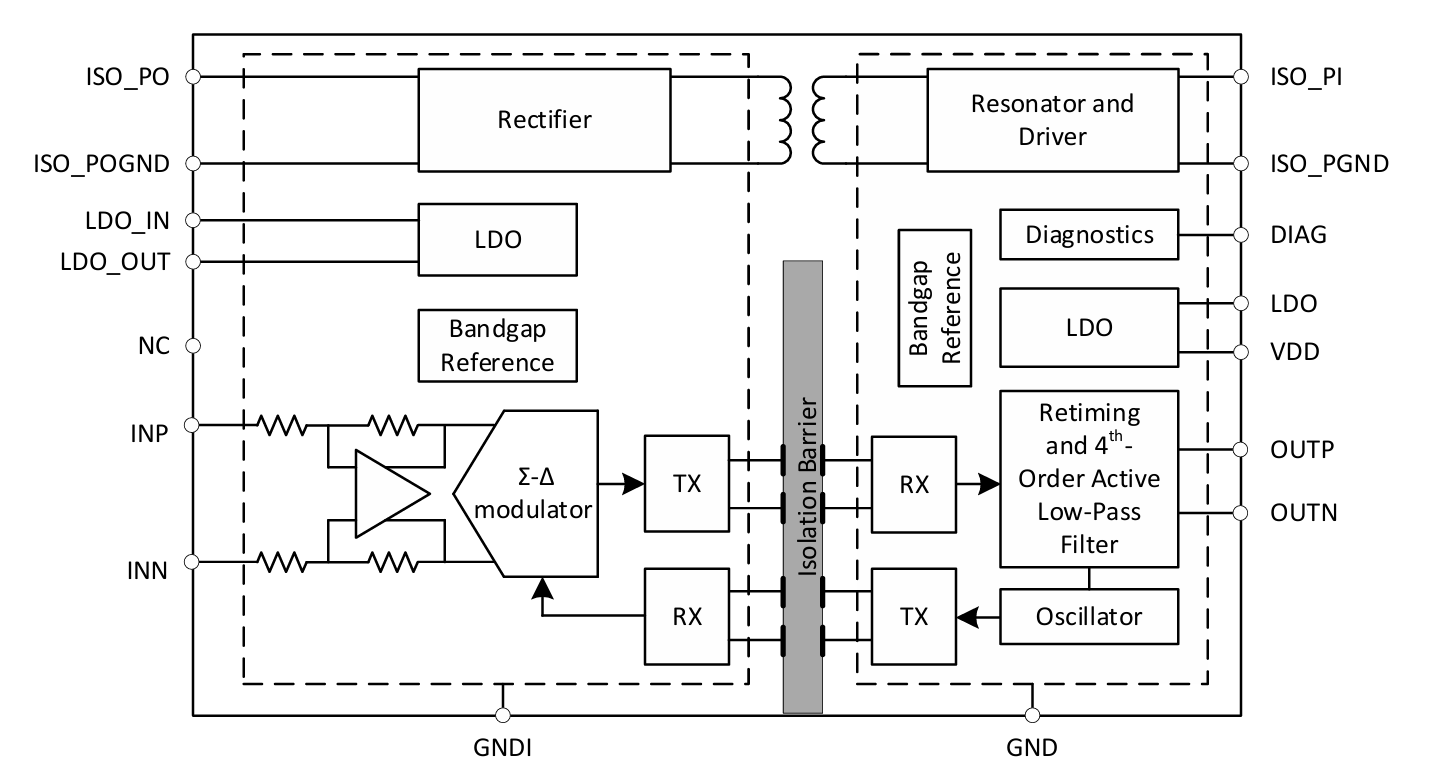

原理图 / 引脚
