简介
高可靠性集成隔离电源的增强型隔离放大器。NSI3611D 是一款高性能隔离放大器，集成了隔离电源。该器件接受 0V 至 2V 的单端输入信号范围。集成的隔离电源使器件的低压侧能够单电源工作，而无需为高压侧配备单独的隔离电源，从而有效减小了电路板面积。NSI3611D 的高输入阻抗使其非常适合连接到高压电阻分压器或其他具有高输出电阻的电压信号源。该器件具有固定的增益 1，并提供差分模拟输出。低失调和增益漂移确保了在整个温度范围内的精度。高共模瞬态抗扰度确保即使在存在高功率开关（如电机控制应用中）的情况下，器件也能提供准确可靠的测量。集成的隔离电源检测和开漏诊断输出简化了系统级设计和诊断。
主要参数
| MSL |
MSL3 |
| Package |
SOW16 |
| Rating |
Automotive |
| Type |
Voltage Sensing Amplifier Integrated Power |
| Output Side Supply Voltage (V) |
3.0~5.5 |
| Isolated Power Output Voltage (V) |
3.5 (Typ) |
| Input Side LDO Output Voltage (V) |
3.2 (Typ) |
| Linear Differential Input Full Scale Voltage (mV) |
0~2000 |
| Bandwidth (typ) (kHz) |
350 |
| VIORM (Vpeak) |
2121 |
| VISO (rms) (V) |
5000 |
| Input Offset Error (Max) (mV) |
±1.2 |
| Input Offset Error Drift (Max) (μV/°C) |
±15 |
| Gain |
1 |
| Gain Error (Max) (%) |
±0.3 |
| Gain Error Drift (Max) (ppm/°C) |
±45 |
| Nonlinearity (Max) (%) |
±0.04 |
| Nonlinearity Drift (typ) (ppm/°C) |
1 |
| CMTI (kV/μs) |
150 |
| INP, INN to OUTP, OUTN Signal Delay (50% - 50%) (max) (μs) |
2 |
| Isolated Comparator Integrated |
No |
| Isolated Comparator Propagation Delay (ns) |
N/A |
| Output Type |
Differential |
| Temperature Range (°C) |
-40~125 |
产品说明与原始资料
产品特性
- 最高5000Vrms绝缘电压
- 0V~2V线性输入电压范围
- 低失调误差和漂移：±1.2mV（最大值），±20μV/°C（最大值）
- 低增益误差和漂移：±0.25%（最大值），±45ppm/°C（最大值）
- 低非线性度和漂移：±0.04%（最大值），±1ppm/°C（典型值）
- SNR：78dB（典型值，带宽=10kHz），66dB（典型值，带宽=100kHz）
- 宽带宽：340kHz（典型值）
- 高CMTI：150kV/μs（典型值）
- 系统级诊断功能：集成隔离电源检测
- 工作温度：-40°C~125°C
- 通过AEC-Q100汽车应用认证：1级
- 符合RoHS标准的封装：SOP16（300mil）
应用场景
- 直流电压检测
- 牵引逆变器
- 电池管理单元
- 车载充电器
- 直流/直流转换器
NSI3611D 是一款高性能隔离放大器，集成了隔离电源。该器件接受 0V 至 2V 的单端输入信号范围。集成的隔离电源使器件的低压侧能够单电源工作，而无需为高压侧配备单独的隔离电源，从而有效减小了电路板面积。NSI3611D 的高输入阻抗使其非常适合连接到高压电阻分压器或其他具有高输出电阻的电压信号源。该器件具有固定的增益 1，并提供差分模拟输出。低失调和增益漂移确保了在整个温度范围内的精度。高共模瞬态抗扰度确保即使在存在高功率开关（如电机控制应用中）的情况下，器件也能提供准确可靠的测量。集成的隔离电源检测和开漏诊断输出简化了系统级设计和诊断。

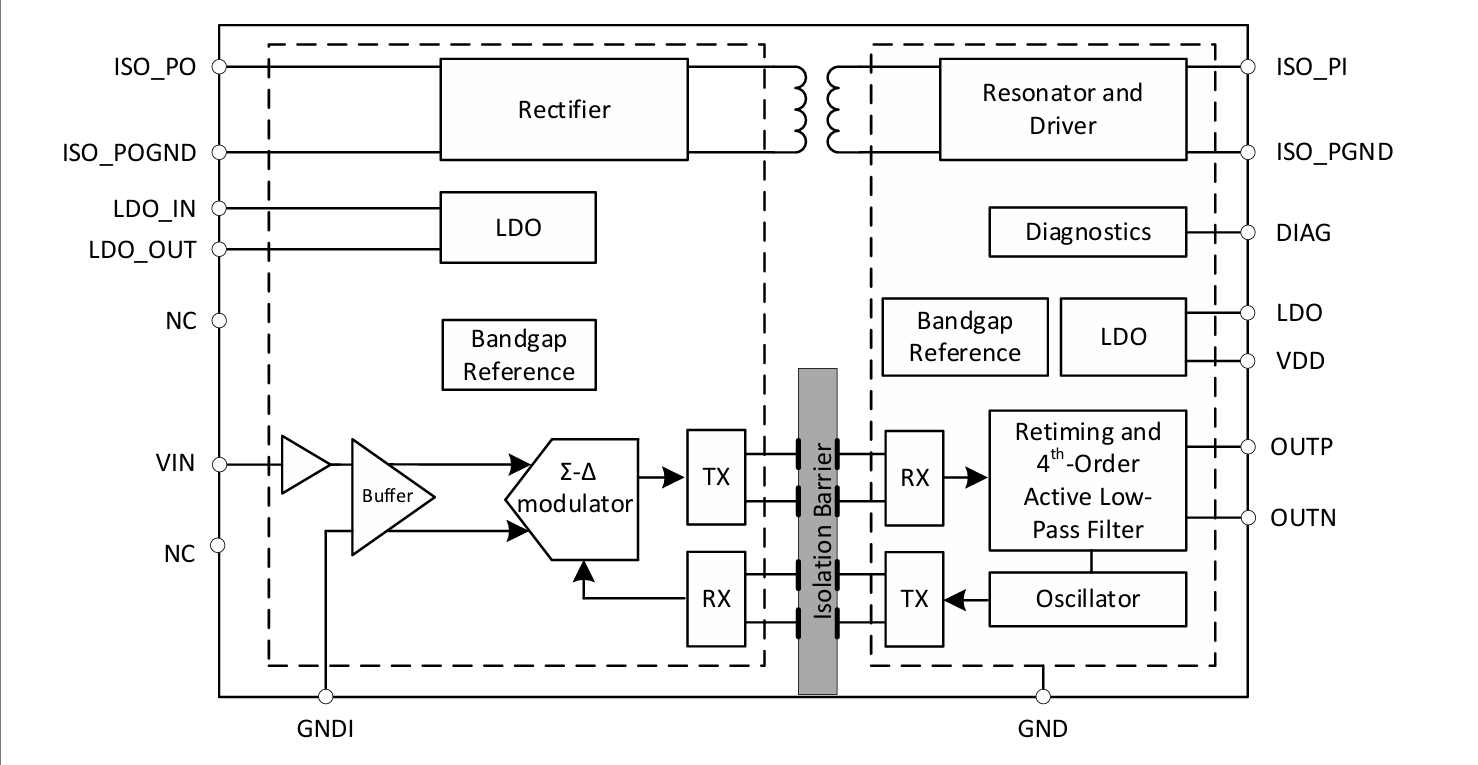

原理图 / 引脚
