简介
集成隔离电源的高可靠性增强型隔离放大器。NSI3602D是一款高性能隔离放大器，集成隔离电源，可接受±50mV的全差分输入。集成隔离电源使器件的低压侧能够单电源工作，而无需为高压侧配备单独的隔离电源，从而有效减小了电路板面积。全差分输入非常适合需要隔离的高压应用中的交流或分流电流监测。该器件具有41的固定增益，并提供差分模拟输出。低失调和增益漂移确保了在整个温度范围内的精度。高共模瞬态抗扰度确保即使在存在高功率开关（例如在电源和电机控制应用中）的情况下，器件也能提供准确可靠的测量。集成的隔离电源检测和开漏诊断输出简化了系统级设计和诊断。
主要参数
| MSL |
MSL3 |
| Package |
SOW16 |
| Rating |
Industrial |
| Type |
Current Sensing Amplifier Integrated Power |
| Output Side Supply Voltage (V) |
3.0~5.5 |
| Isolated Power Output Voltage (V) |
3.1~4.6 (Typ. 3.5) |
| Input Side LDO Output Voltage (V) |
3.0~3.4 (Typ. 3.2) |
| Linear Differential Input Full Scale Voltage (mV) |
±50 |
| Bandwidth (typ) (kHz) |
350 |
| VIORM (Vpeak) |
2121 |
| VISO (rms) (V) |
5000 |
| Input Offset Error (Max) (mV) |
±0.05 |
| Input Offset Error Drift (Max) (μV/°C) |
±0.6 |
| Gain |
41 |
| Gain Error (Max) (%) |
±0.3 |
| Gain Error Drift (Max) (ppm/°C) |
±50 |
| Nonlinearity (Max) (%) |
±0.05 |
| Nonlinearity Drift (typ) (ppm/°C) |
1 |
| CMTI (kV/μs) |
150 |
| INP, INN to OUTP, OUTN Signal Delay (50% - 50%) (max) (μs) |
2 |
| Isolated Comparator Integrated |
No |
| Isolated Comparator Propagation Delay (ns) |
N/A |
| Output Type |
Differential |
| Temperature Range (°C) |
-40~125 |
产品说明与原始资料
产品特性
- 高达 5000Vrms 绝缘电压
- ±50mV 线性输入电压范围
- 低失调误差和漂移：±50μV（最大值），±0.6μV/°C（最大值）
- 低增益误差和漂移：±0.25%（最大值），±50ppm/°C（最大值）
- 低非线性度和漂移：±0.05%（最大值），±1ppm/°C（典型值）
- SNR：80dB（典型值，带宽=10kHz），71dB（典型值，带宽=100kHz）
- 宽带宽：350kHz（典型值）
- 高共模瞬态抗扰度（CMTI）：150kV/μs（典型值）
- 系统级诊断功能：集成隔离电源检测
- 工作温度：-40°C~125°C
- 符合 RoHS 标准的封装：SOP16（300mil）
应用场景
- 分流电流监控
- 电源
- 充电桩
- 储能系统
- 太阳能逆变器
- 电机驱动器
NSI3602D是一款高性能隔离放大器，集成隔离电源，可接受±50mV的全差分输入。集成隔离电源使器件的低压侧能够单电源工作，而无需为高压侧配备单独的隔离电源，从而有效减小了电路板面积。全差分输入非常适合需要隔离的高压应用中的交流或分流电流监测。该器件具有41的固定增益，并提供差分模拟输出。低失调和增益漂移确保了在整个温度范围内的精度。高共模瞬态抗扰度确保即使在存在高功率开关（例如在电源和电机控制应用中）的情况下，器件也能提供准确可靠的测量。集成的隔离电源检测和开漏诊断输出简化了系统级设计和诊断。

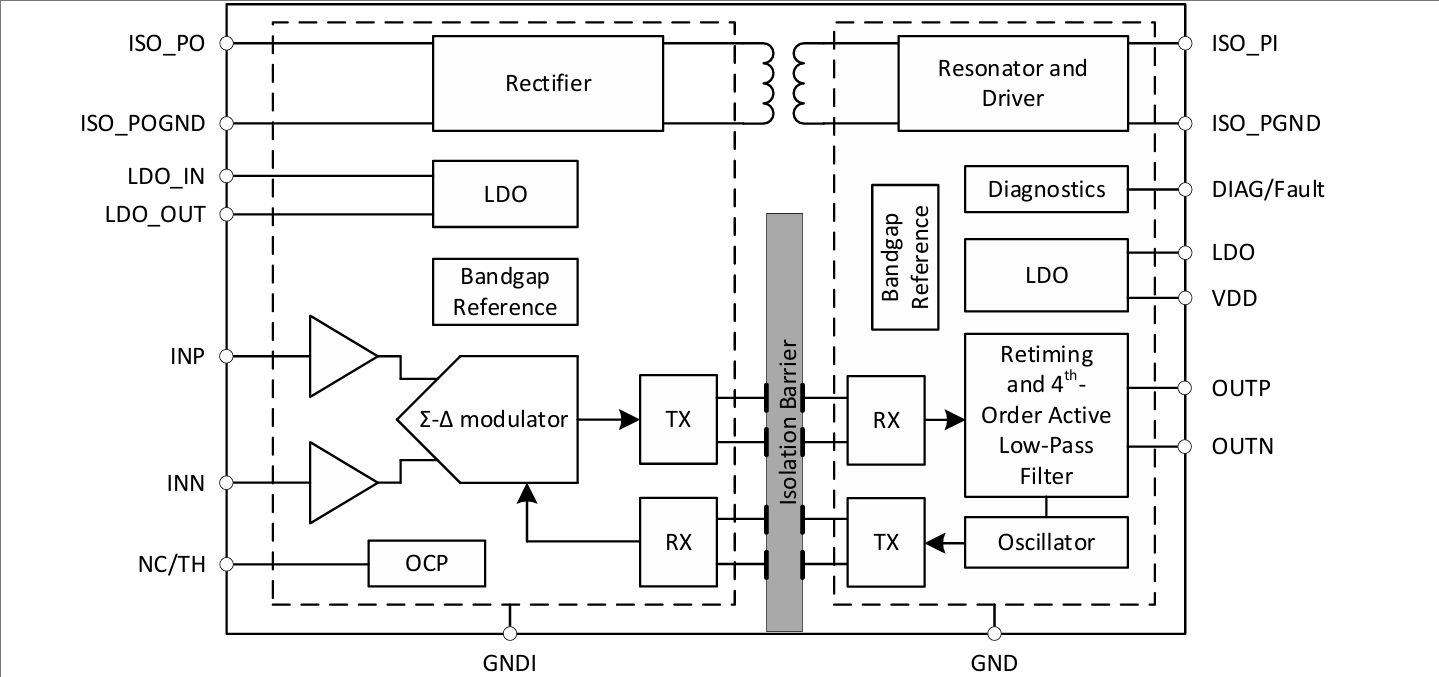

原理图 / 引脚
