简介
集成隔离电源的高可靠性增强型隔离放大器。NSI36C11R是一款带集成隔离电源及输入过阈值保护的高性能隔离放大器。该器件可接受范围为0.01V至2V的单端输入信号。集成隔离电源可让器件在低压侧实现单电源工作，无需为高压侧配备单独的隔离电源，有效缩减电路板面积。NSI36C11R的高输入阻抗使其非常适合连接至高压电阻分压器或其他高输出电阻的电压信号源。该器件具有VREF/2.56的比例增益，并可提供单端模拟输出。VREF用于定义削波输出电压。将后续ADC的供电电压施加至VREF，即可匹配ADC的整个动态输入范围。低失调与低增益漂移确保其在全温度范围内保持精度。高共模瞬态抗扰度确保即便在电机控制类应用的大功率开关工况下，该器件也能够提供准确可靠的测量结果。输入过阈值支持外部可调阈值电压，并提供开漏保护故障输出，以简化系统级设计与诊断。
主要参数
| MSL |
MSL3 |
| Package |
SOW16 |
| Rating |
Industrial |
| Type |
Voltage Sensing Amplifier Integrated Power & Comparator |
| Output Side Supply Voltage (V) |
3.0~5.5 |
| Isolated Power Output Voltage (V) |
3.1~4.6 (Typ. 3.5) |
| Input Side LDO Output Voltage (V) |
3.0~3.4 (Typ. 3.2) |
| Linear Differential Input Full Scale Voltage (mV) |
0~2000 |
| Bandwidth (typ) (kHz) |
340 |
| VIORM (Vpeak) |
2121 |
| VISO (rms) (V) |
5000 |
| Input Offset Error (Max) (mV) |
±1.2 |
| Input Offset Error Drift (Max) (μV/°C) |
±20 |
| Gain |
VREF/2.56 |
| Gain Error (Max) (%) |
±0.3 |
| Gain Error Drift (Max) (ppm/°C) |
±45 |
| Nonlinearity (Max) (%) |
±0.04 |
| Nonlinearity Drift (typ) (ppm/°C) |
1 |
| CMTI (kV/μs) |
150 |
| INP, INN to OUTP, OUTN Signal Delay (50% - 50%) (max) (μs) |
1.8 |
| Isolated Comparator Integrated |
Yes |
| Isolated Comparator Propagation Delay (ns) |
600 |
| Output Type |
Single-Ended |
| Temperature Range (°C) |
-40~125 |
产品说明与原始资料
产品特性
- 绝缘电压最高可达5000Vrms
- 线性输入电压范围：0.01V~2V
- 低失调误差与漂移：±1.2mV（最大值）、±20μV/°C（最大值）
- 低增益误差与漂移：±0.3%（最大值）、±45ppm/°C（最大值）
- 低非线性与漂移：0.04%（最大值）、±1ppm/°C（典型值）
- 信噪比：74dB（典型值，带宽=10kHz）、64dB（典型值，带宽=100kHz）
- 宽带宽：340kHz（典型值）
- 高共模瞬态抗扰度：150kV/μs（典型值）
- 系统级诊断功能：集成隔离电源检测
- 工作温度：-40°C ~125°C
- 符合RoHS标准封装：SOP16(300mil)
应用场景
NSI36C11R是一款带集成隔离电源及输入过阈值保护的高性能隔离放大器。该器件可接受范围为0.01V至2V的单端输入信号。集成隔离电源可让器件在低压侧实现单电源工作，无需为高压侧配备单独的隔离电源，有效缩减电路板面积。NSI36C11R的高输入阻抗使其非常适合连接至高压电阻分压器或其他高输出电阻的电压信号源。该器件具有VREF/2.56的比例增益，并可提供单端模拟输出。VREF用于定义削波输出电压。将后续ADC的供电电压施加至VREF，即可匹配ADC的整个动态输入范围。低失调与低增益漂移确保其在全温度范围内保持精度。高共模瞬态抗扰度确保即便在电机控制类应用的大功率开关工况下，该器件也能够提供准确可靠的测量结果。输入过阈值支持外部可调阈值电压，并提供开漏保护故障输出，以简化系统级设计与诊断。

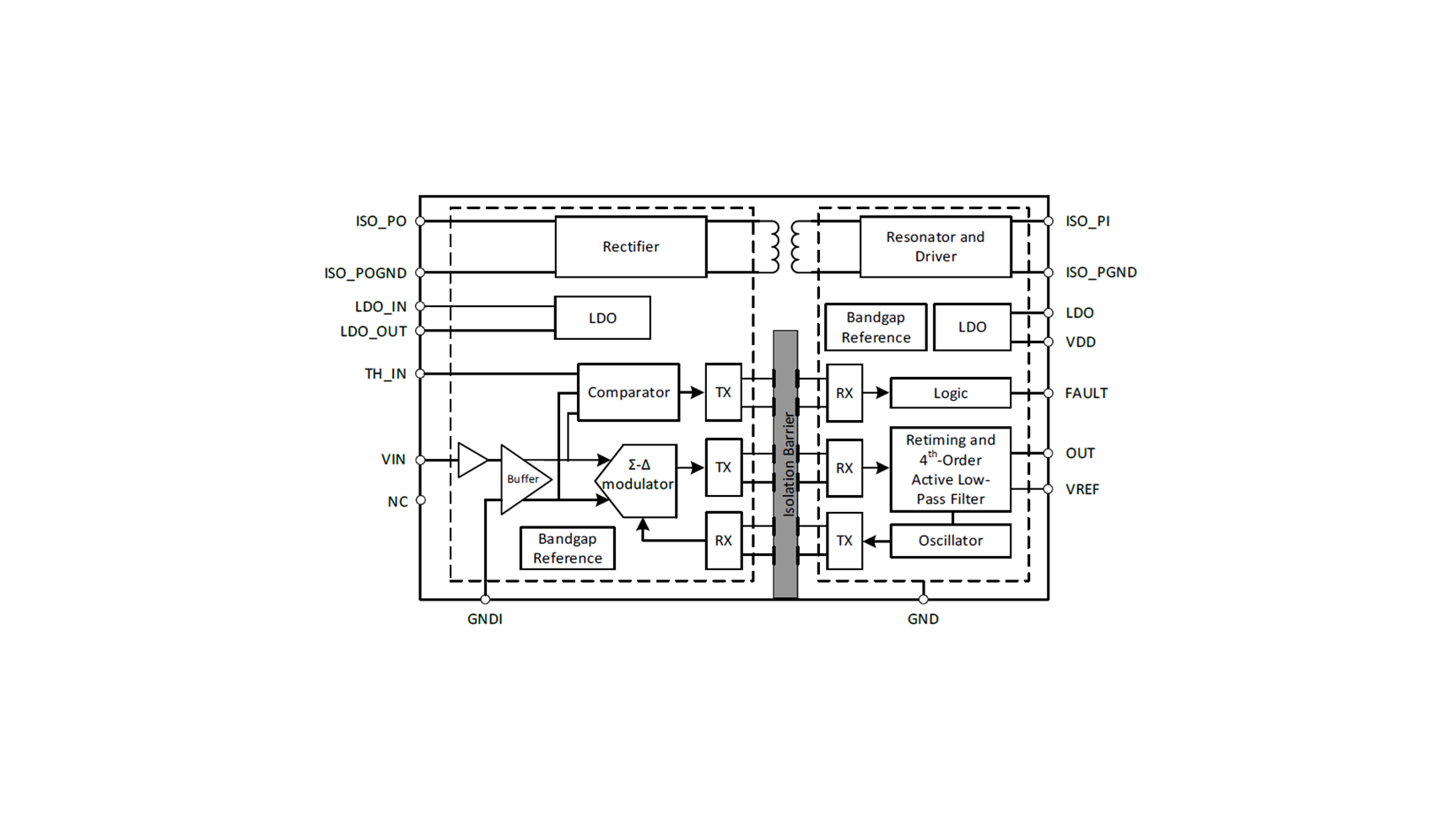

原理图 / 引脚
