简介
带集成隔离电源的高可靠性增强型隔离放大器。NSI36C00R是一款高性能隔离放大器，集成了隔离电源及输入过阈值保护功能。该器件可接收±250mV的全差分输入。集成式隔离电源可在器件低压侧实现单电源工作，无需为高压侧配备独立的隔离电源，有效减小了电路板面积。全差分输入非常适合需进行隔离的高压应用中的交流或分流电流监测。该器件的比例增益为VREF/0.64，并提供单端模拟输出。VREF定义满量程输出电压。将后续ADC的供电电压施加至VREF，即可匹配ADC的整个动态输入范围。低失调与低增益漂移可确保全温度范围内的精度。高共模瞬变抗扰度可确保即便在电机控制类应用存在大功率开关的情况下，器件也能够提供准确可靠的测量结果。输入过阈值保护支持外部可调阈值电压，并提供开漏保护故障输出，从而简化系统级设计与诊断。
主要参数
| MSL |
MSL3 |
| Package |
SOW16 |
| Rating |
Automotive |
| Type |
Current Sensing Amplifier Integrated Power & Comparator |
| Output Side Supply Voltage (V) |
3.0~5.5 |
| Isolated Power Output Voltage (V) |
3.1~4.6 (Typ. 3.5) |
| Input Side LDO Output Voltage (V) |
3.0~3.4 (Typ. 3.2) |
| Linear Differential Input Full Scale Voltage (mV) |
±250 |
| Bandwidth (typ) (kHz) |
340 |
| VIORM (Vpeak) |
2121 |
| VISO (rms) (V) |
5000 |
| Input Offset Error (Max) (mV) |
±0.2 |
| Input Offset Error Drift (Max) (μV/°C) |
±3.5 |
| Gain |
VREF/0.64 |
| Gain Error (Max) (%) |
±0.3 |
| Gain Error Drift (Max) (ppm/°C) |
±50 |
| Nonlinearity (Max) (%) |
±0.05 |
| Nonlinearity Drift (typ) (ppm/°C) |
1 |
| CMTI (kV/μs) |
150 |
| INP, INN to OUTP, OUTN Signal Delay (50% - 50%) (max) (μs) |
1.8 |
| Isolated Comparator Integrated |
Yes |
| Isolated Comparator Propagation Delay (ns) |
600 |
| Output Type |
Single-Ended |
| Temperature Range (°C) |
-40~125 |
产品说明与原始资料
产品特性
- 最高5000Vrms绝缘电压
- ±250mV线性输入电压范围
- 低失调误差与漂移：±0.2mV（最大值）、±3.5μV/°C（最大值）
- 低增益误差与漂移：±0.3%（最大值）、±50ppm/°C（最大值）
- 低非线性与漂移：±0.05%（最大值）、±1ppm/°C（典型值）
- 信噪比：80dB（典型值，带宽=10kHz）、70dB（典型值，带宽=100kHz）
- 宽带宽：340kHz（典型值）
- 高共模瞬态抗扰度：150kV/μs（典型值）
- 系统级诊断功能：输入过阈值保护功能
- 工作温度：-40°C ~125°C
- 符合汽车应用AEC-Q100认证：1级
- 符合RoHS标准封装：SOP16(300mil)
应用场景
NSI36C00R是一款高性能隔离放大器，集成了隔离电源及输入过阈值保护功能。该器件可接收±250mV的全差分输入。集成式隔离电源可在器件低压侧实现单电源工作，无需为高压侧配备独立的隔离电源，有效减小了电路板面积。全差分输入非常适合需进行隔离的高压应用中的交流或分流电流监测。该器件的比例增益为VREF/0.64，并提供单端模拟输出。VREF定义满量程输出电压。将后续ADC的供电电压施加至VREF，即可匹配ADC的整个动态输入范围。低失调与低增益漂移可确保全温度范围内的精度。高共模瞬变抗扰度可确保即便在电机控制类应用存在大功率开关的情况下，器件也能够提供准确可靠的测量结果。输入过阈值保护支持外部可调阈值电压，并提供开漏保护故障输出，从而简化系统级设计与诊断。

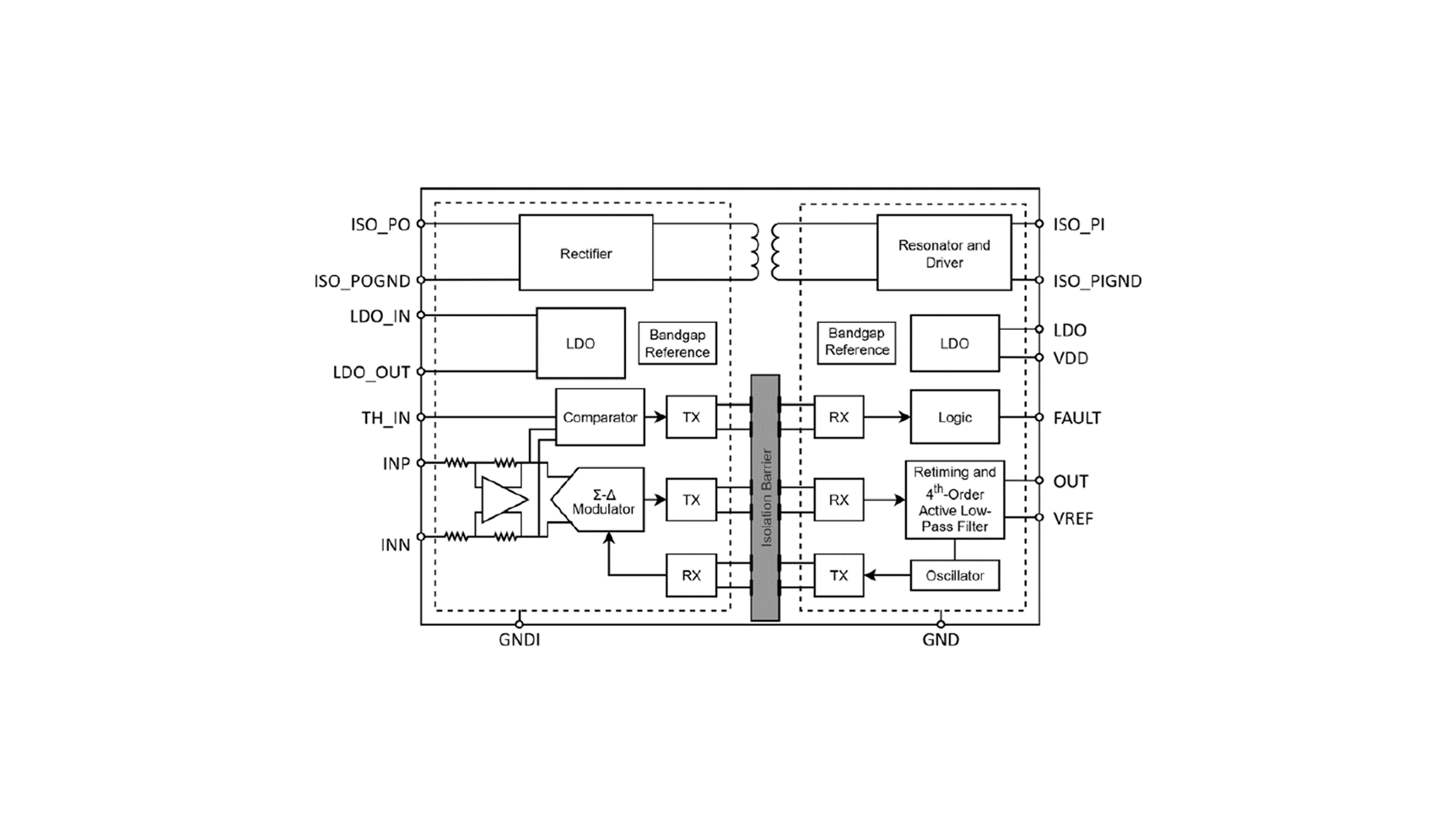

原理图 / 引脚
