简介
单通道、高速、窄脉宽GaN驱动。NSD2017是一颗单通道、高速、窄脉宽驱动器，专为高开关频率的GaN应用而设计，特别适用于激光雷达应用。其大电流驱动能力，可以支持激光雷达远距离探测；极窄输入脉宽，可以满足激光雷达高测距精度要求；小封装和高频开关特性，优化激光雷达分辨率与点频性能；强抗干扰能力，可以保证激光雷达的安全可靠工作。
主要参数

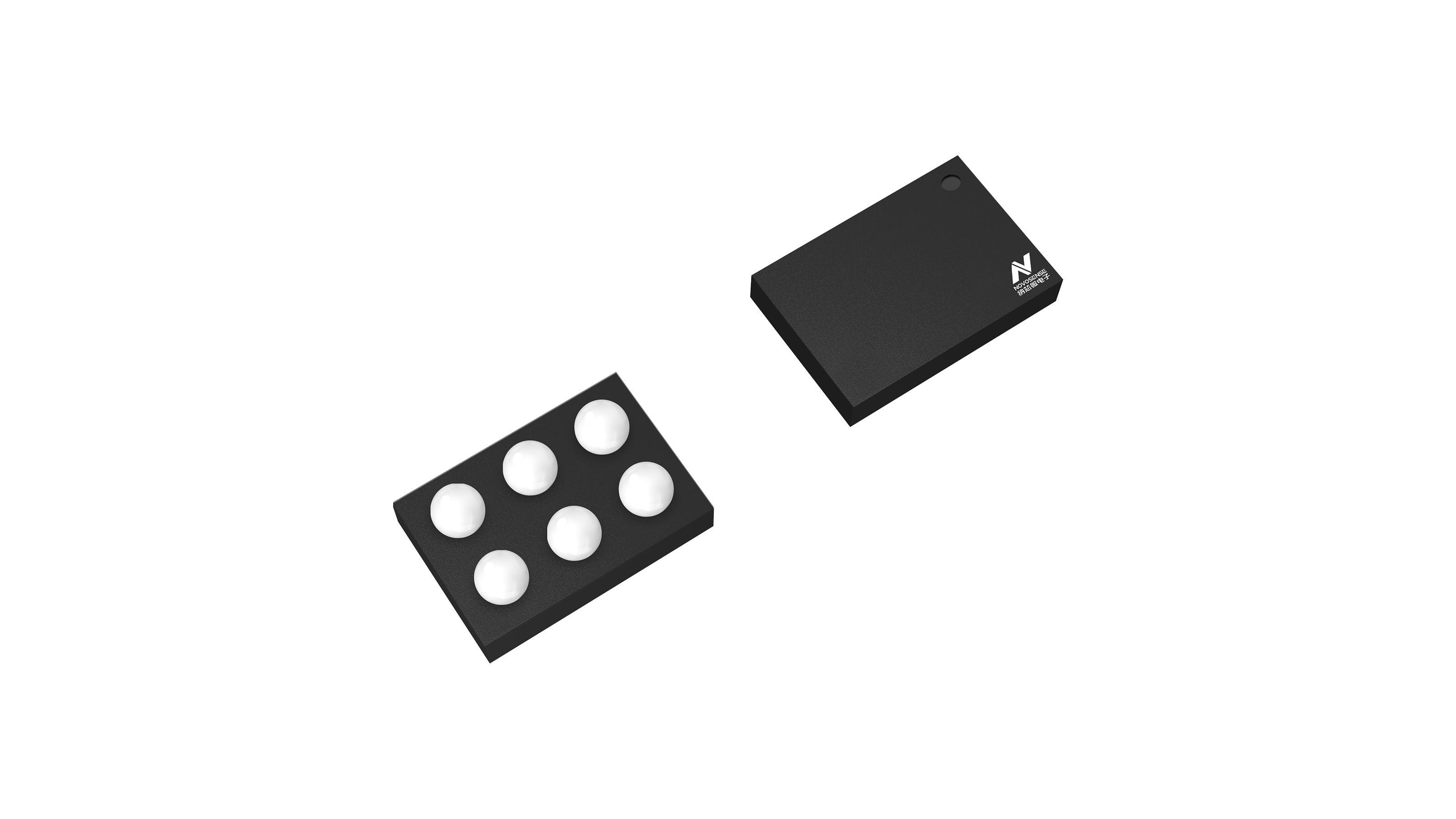

| Package |
WLCSP |
| Rating |
Automotive |
| Drive Object |
GaNFET |
| Peak Drive Current (A) |
7/-5 |
| Output Channel |
1 |
| Bus Voltage (V) |
N/A |
| VCC Max (V) |
5.75 |
| Propagation Delay (Max) ton/off (ns) |
N/A |
| Delay Matching (ns) |
N/A |
| Features |
Narrrow pulse width capability, Fast switching specification, Small pulse distiortion |
| Operating Temperature (°C) |
-40~125 |
产品说明与原始资料
产品特性
- 满足AEC-Q100车规认证
- 推荐工作电压：4.75V~5.25V
- 峰值拉灌电流：7A/5A
- 最小输入脉宽: 1.25ns
- 传输延时: 2.6ns
- 脉宽畸变: 300ps
- 上升时间@220pF负载: 650ps
- 下降时间@220pF负载: 850ps
- 同相和反相输入引脚可用于产生极窄脉宽
- 具备UVLO保护
- 工作温度范围：-40℃~125℃
应用场景
NSD2017是一颗单通道、高速、窄脉宽驱动器，专为高开关频率的GaN应用而设计，特别适用于激光雷达应用。其大电流驱动能力，可以支持激光雷达远距离探测；极窄输入脉宽，可以满足激光雷达高测距精度要求；小封装和高频开关特性，优化激光雷达分辨率与点频性能；强抗干扰能力，可以保证激光雷达的安全可靠工作。
原理图 / 引脚
