NSD2012N-DQAFR

GaN驱动 · 纳芯微电子

量产 目录资料 供货请咨询
申请样品

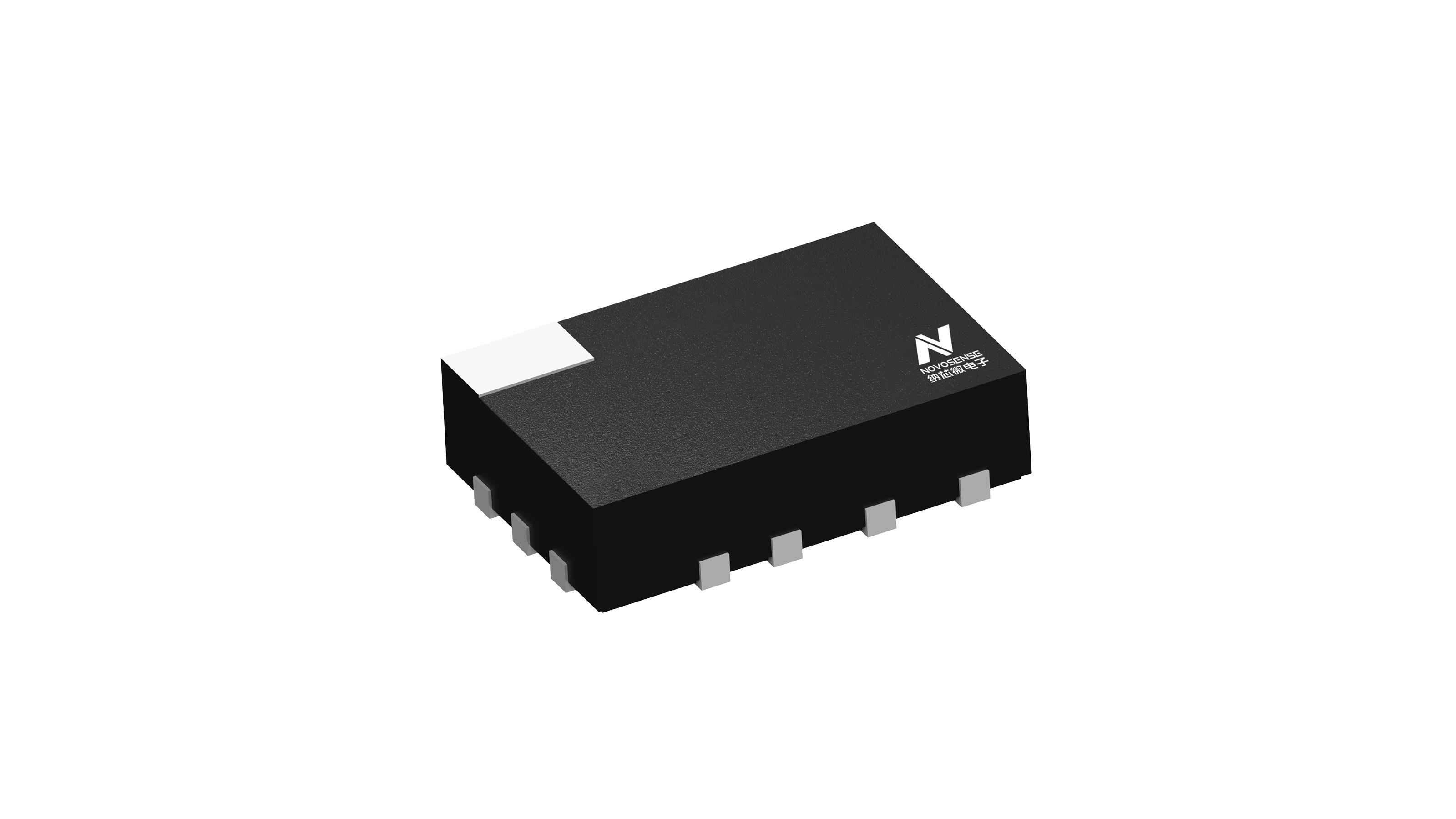

NSD2012N-DQAFR

简介

集成负压关断的高压半桥GaN驱动。NSD2012N是专为E-mode GaN设计的低边驱动芯片,该芯片低传输延时特性,能提供2A/-4A的驱动能力。驱动输出级内部集成专门的电压调节器,可以生成5V~6.5V可调的稳定正压,以及-0.5V~-2.5V的可调负压,从而省去了外部负压电路。同时集成一颗5V固定输出的LDO,可以为数字隔离器等电路供电,以用于需要隔离的场景。

主要参数

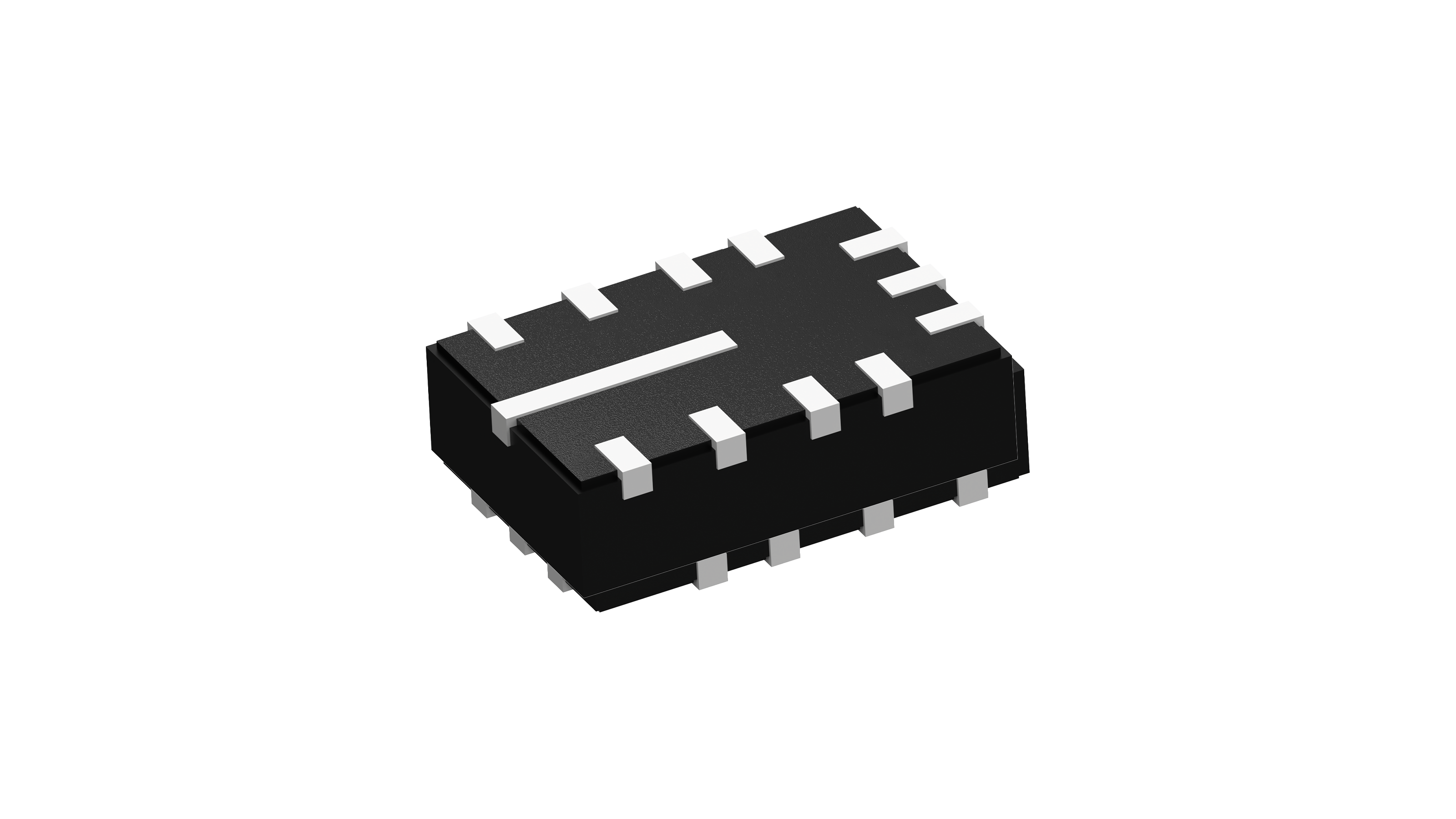

Package QFN12 3*3
Rating Industrial
Drive Object GaNFET
Peak Drive Current (A) 2/-4
Output Channel 1
Bus Voltage (V) N/A
VCC Max (V) 18
Propagation Delay (Max) ton/off (ns) 23/23
Delay Matching (ns) N/A
Features UVLO, Integrated 5V LDO, Adjustable positive drive output voltage, Adjustable negative voltage turnoff
Operating Temperature (°C) -40~125
产品说明与原始资料

产品特性

  • 2A/4A峰值驱动电流
  • 5V~6.5V可调输出电压
  • -0.5V~-2.5V可调输出负压
  • 内置5V固定LDO输出用于数字隔离器供电
  • 典型值5ns最小输入脉宽
  • 典型值23ns输入输出传输延时
  • 典型值5ns脉宽畸变
  • 典型值6.5ns上升时间(1nF 负载)
  • 典型值6.5ns下降时间(1nF 负载)
  • 欠压保护、过温保护
  • 工作温度范围:-40℃~125℃

应用场景

  • 高频开关电源
  • 光伏、储能

NSD2012N是专为E-mode GaN设计的低边驱动芯片,该芯片低传输延时特性,能提供2A/-4A的驱动能力。驱动输出级内部集成专门的电压调节器,可以生成5V~6.5V可调的稳定正压,以及-0.5V~-2.5V的可调负压,从而省去了外部负压电路。同时集成一颗5V固定输出的LDO,可以为数字隔离器等电路供电,以用于需要隔离的场景。

原理图 / 引脚
