简介
汽车级16通道低边LED线性恒流驱动。NSL23716x是一款车规级16 通道 Low-side LED 驱动器，每通道提供最大 100mA 输出电流，该器件支持每通道 12-bit 独立PWM调光。
NSL23716x系列提供CAN PHY接口和UART接口两种版本，其中CAN PHY接口版本可以节省外部CAN收发器，为客户提供更低系统成本的跨板通讯解决方案。
NSL23716x系列支持完善的诊断和保护功能，如LED开路、LED短路、热保护等，该器件支持自动热降额功能，可配置热降额起始点，以满足热性能设计需求。
NSL23716x系列内置OTP，支持Fail Safe工作模式。
主要参数
| MSL |
MSL3 |

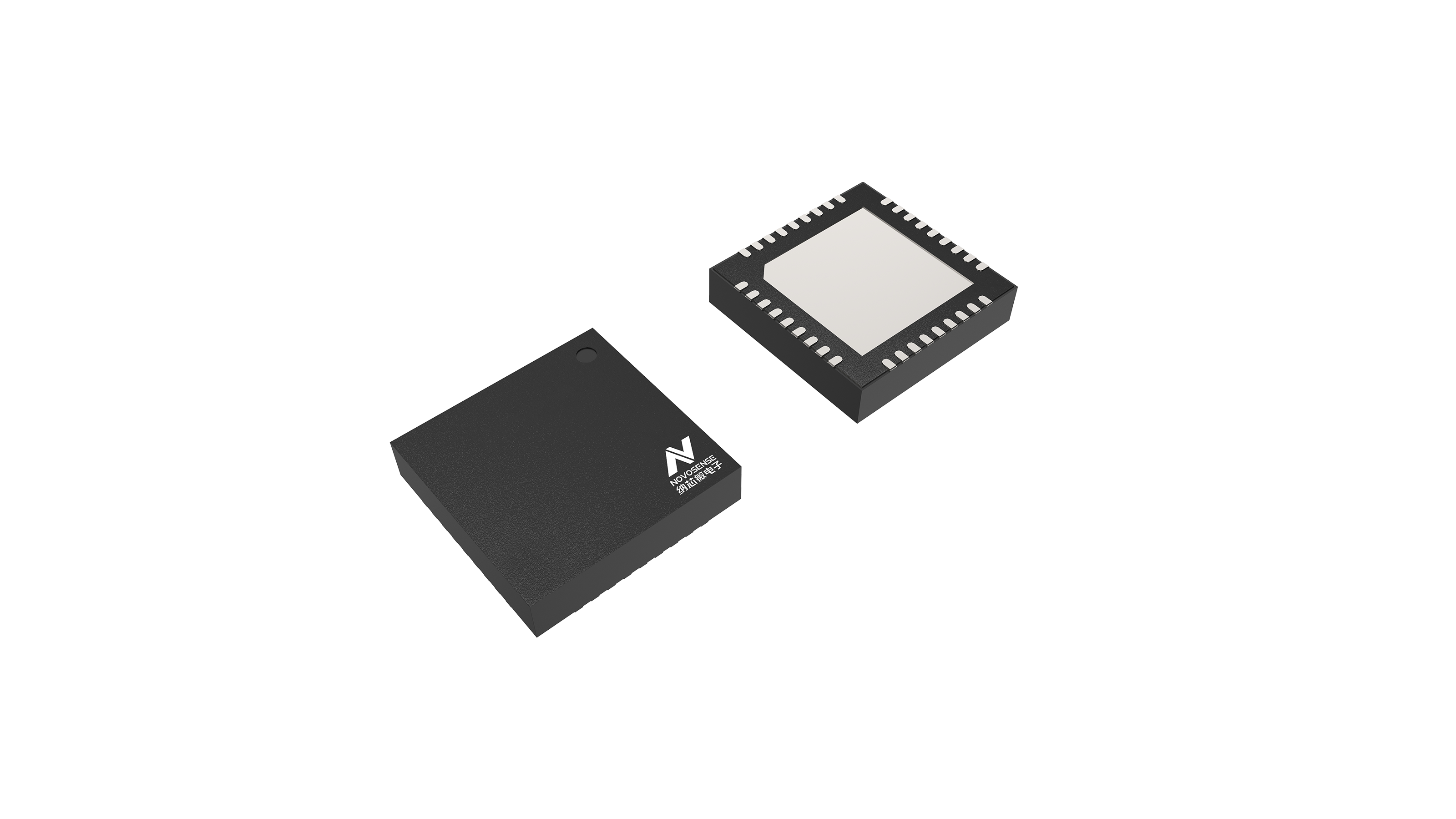

| Package |
QFN32 4*4 |
| Rating |
Automotive |
| Ambient Temperature |
-40℃~125℃ |
| Number of Channels |
16CH |
| LED Supply Voltage Max. |
20V |
| Output Channel Current Max. |
100mA |
| Communication Interface |
CAN PHY |
| Dimming |
PWM |
| Diagnosis and Protection |
LED Open circuit diagnosis；
LED Short circuit diagnosis；
Over-temperature protection |
| Integrated NVM (EEPROM,OTP...) |
OTP |
| Integrated ADC |
No |
| Fail Safe |
WD timer integrated to trigger fail-safe;
fail-safe state configurable by OTP;
OFAF or OFOO in fail-safe state |
| Function Safety |
QM |
| Heat Dissipation Enhancement |
Configurable thermal derating |
| Application |
Automotive rear lighting；
Automotive exterior lighting；
General automotive body lighting applications |
产品说明与原始资料
产品特性
- 满足 AEC-Q100 Grade1 车规要求
- 3.7 V to 20 V 宽电压供电范围
- 16 通道 low-side 高精度电流源
- 支持最高级联 16 颗芯片以实现 256 个输出通道
- 每通道 100mA 输出电流能力
- 每通道 12-bit 独立 PWM 调光
- 低 Dropout 电压 800mV max. at 100mA
- 提供 CAN PHY接口 (NSL23716A/C) 和 UART 接口 (NSL23716D)
- 两种选项，支持最高 2Mbps 通讯速率
- VCC 电压两种选项：3.3V(NSL23716A)，以及 5.0V（NSL23716C/D）
- 内置 OTP，支持可编程 Fail safe 模式
- 完整的诊断和保护功能
- QFN32(5mm*6mm) 和QFN32(4mm*4mm)封装
应用场景
NSL23716x是一款车规级16 通道 Low-side LED 驱动器，每通道提供最大 100mA 输出电流，该器件支持每通道 12-bit 独立PWM调光。
NSL23716x系列提供CAN PHY接口和UART接口两种版本，其中CAN PHY接口版本可以节省外部CAN收发器，为客户提供更低系统成本的跨板通讯解决方案。
NSL23716x系列支持完善的诊断和保护功能，如LED开路、LED短路、热保护等，该器件支持自动热降额功能，可配置热降额起始点，以满足热性能设计需求。
NSL23716x系列内置OTP，支持Fail Safe工作模式。
