简介
汽车级20V/12通道高边LED线性恒流驱动。NSL21912是一款 12 通道、支持 3.8V 到 20V 供电范围、每通道 100mA 电流输出能力的高边汽车级 LED 驱动器，该器件支持2-bit全局、6-bit独立电流设置，支持灵活的 12-bit PWM 调光。
NSL21912具有低Dropout电压需求（700mV Max.@50mA），并且支持VS Shunt的自动热共享技术，提供优秀的热性能表现。NSL21912支持 LED 开路、对地短路和单 LED 短路等诊断特性。该器件集成可配置看门狗以及可编程EEPROM，当系统中MCU连接断开时，NSL21912可针对不同应用灵活设置故障安全状态(Fail Safe Mode)。
NSL21912支持最高2Mbps的UART通讯接口，单总线最多支持16个NSL21912通讯。
主要参数
| MSL |
MSL3 |
| Package |

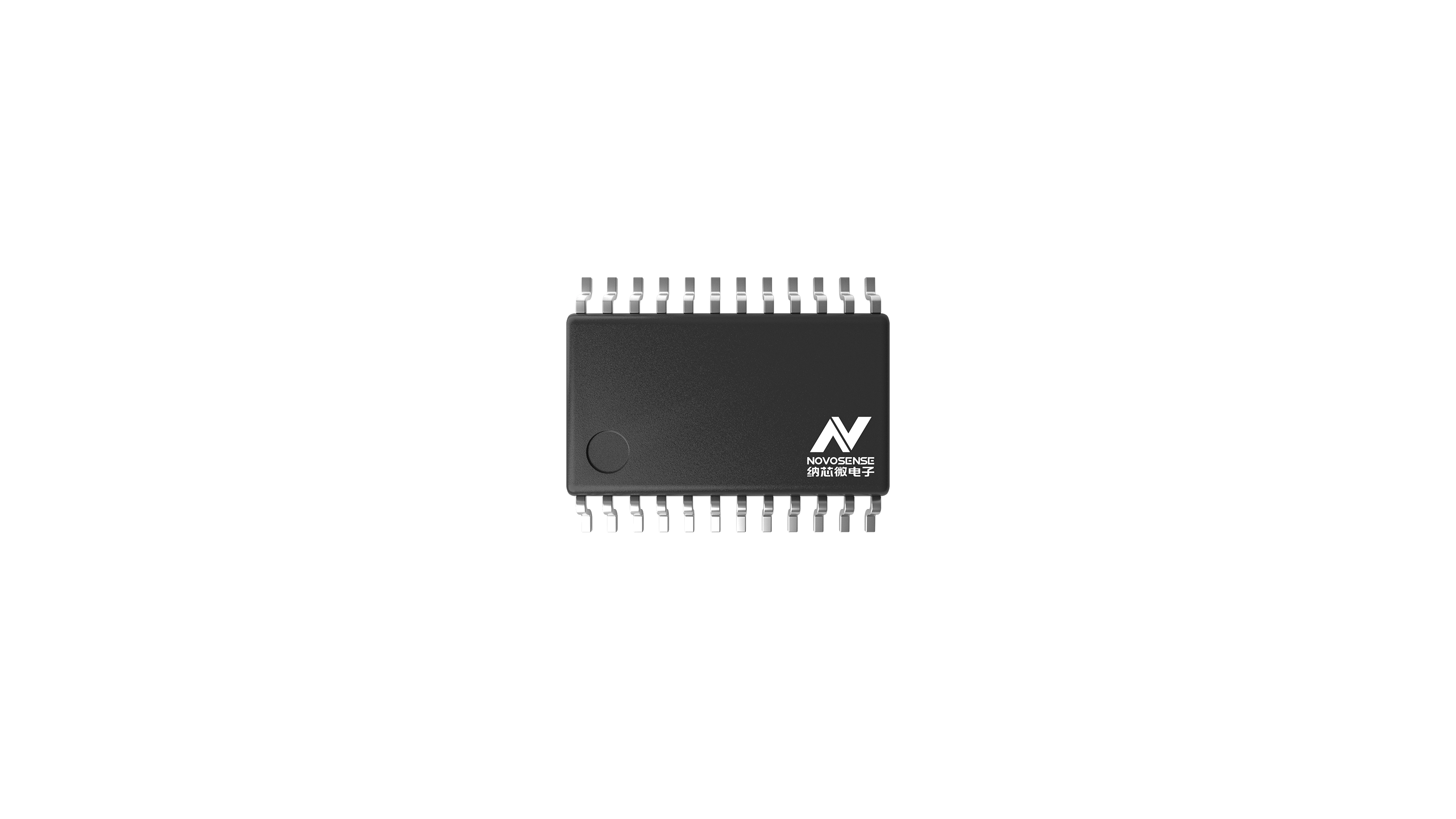

HTSSOP24 |
| Rating |
Automotive |
| Ambient Temperature |
-40℃~125℃ |
| Number of Channels |
12CH |
| LED Supply Voltage Max. |
20V |
| Output Channel Current Max. |
100mA |
| Communication Interface |
UART |
| Dimming |
Analog & PWM |
| Diagnosis and Protection |
LED Open circuit diagnosis；
LED Short circuit diagnosis；
Configurable LED open & short detect threshold；
Single-LED short-circuit diagnostic；
Over-temperature protection |
| Integrated NVM (EEPROM,OTP...) |
EEPROM |
| Integrated ADC |
8-Bit ADC for pin voltage measurement |
| Fail Safe |
WD timer integrated to trigger fail-safe;
fail-safe state configurable by EEPROM |
| Function Safety |
QM |
| Heat Dissipation Enhancement |
Automatic current sharing via VS shunt resistor |
| Application |
Automotive rear lighting；
Automotive exterior lighting；
General automotive body lighting applications |
产品说明与原始资料
产品特性
- 满足AEC-Q100 Grade1 车规要求
- 3.8V~20V供电电压范围
- 12通道高精度电流源
- 每通道100mA输出电流能力
- 12-bit 独立PWM调光
- 低Dropout电压（ 700mV max. at 50mA）
- 支持VS引脚Shunt电阻的自动热共享特性
- 基于UART协议的通讯接口，支持最高2Mbps通讯速率
- 可配置的LED开路和LED短路检测阈值
- 完整诊断和保护功能
应用场景
NSL21912是一款 12 通道、支持 3.8V 到 20V 供电范围、每通道 100mA 电流输出能力的高边汽车级 LED 驱动器，该器件支持2-bit全局、6-bit独立电流设置，支持灵活的 12-bit PWM 调光。
NSL21912具有低Dropout电压需求（700mV Max.@50mA），并且支持VS Shunt的自动热共享技术，提供优秀的热性能表现。NSL21912支持 LED 开路、对地短路和单 LED 短路等诊断特性。该器件集成可配置看门狗以及可编程EEPROM，当系统中MCU连接断开时，NSL21912可针对不同应用灵活设置故障安全状态(Fail Safe Mode)。
NSL21912支持最高2Mbps的UART通讯接口，单总线最多支持16个NSL21912通讯。
