简介
汽车级16通道高边LED线性恒流驱动。NSL21916是一款16通道、每通道100mA电流输出能力的High-Side架构汽车级LED驱动器。该器件支持灵活的2位全局、6位独立电流设置，并支持灵活的12-bit PWM调光。
NSL21916支持创新型Supply Thermal Sharing技术，有助于降低驱动IC温升，提高驱动电流能力。
NSL21916支持LED开路、对地短路和单 LED 短路等诊断特性。当系统中MCU连接断开时，该器件内置的可配置看门狗可以自动设置故障安全状态。配合其内部的可编程EEPROM，NSL21916可针对不同应用灵活设置故障安全状态。
主要参数
| MSL |
MSL3 |
| Package |

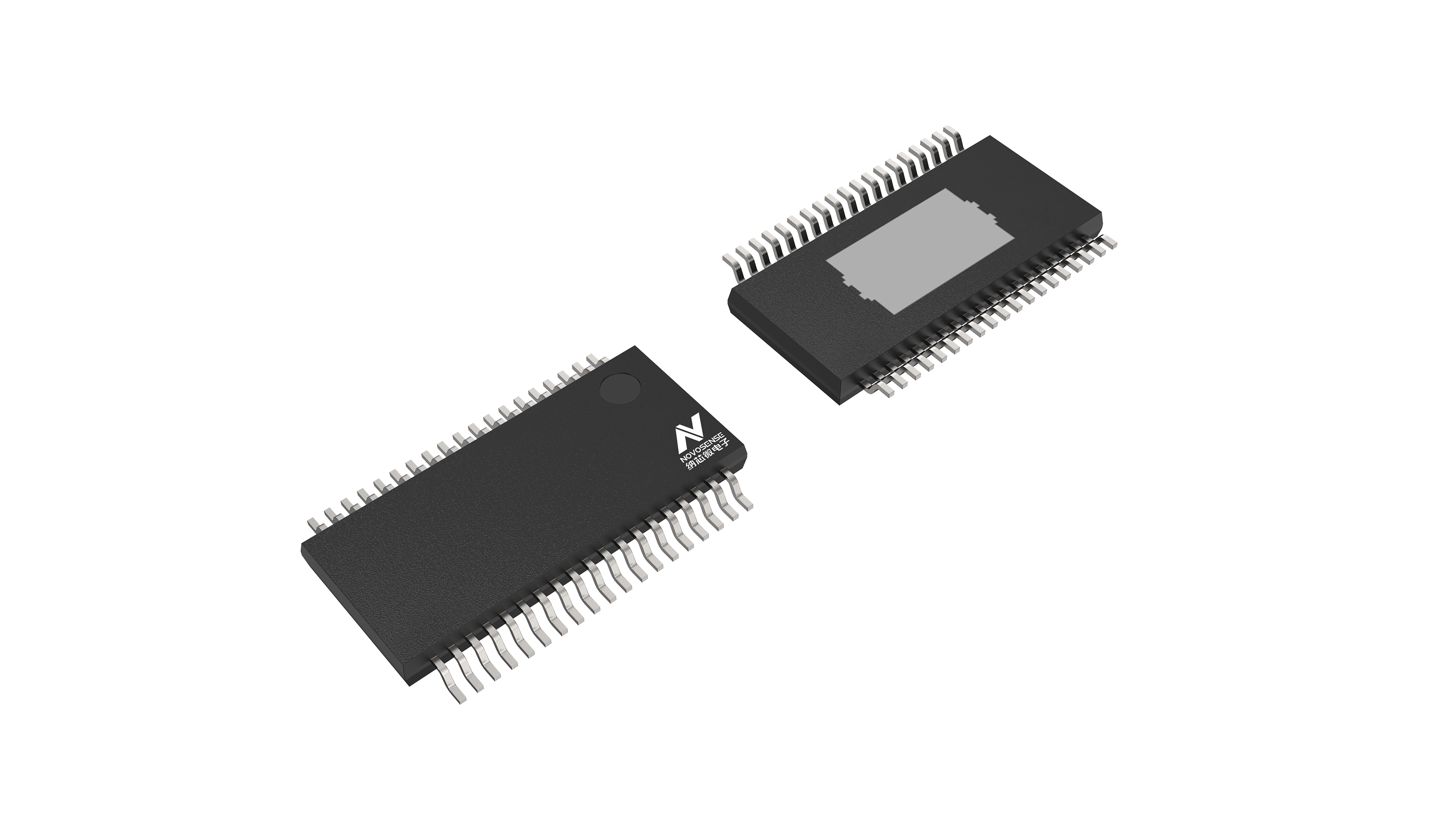

HTSSOP38 |
| Rating |
Automotive |
| Ambient Temperature |
-40℃~125℃ |
| Number of Channels |
16CH |
| LED Supply Voltage Max. |
20V / 40V for VBAT Supply |
| Output Channel Current Max. |
100mA |
| Communication Interface |
UART |
| Dimming |
Analog & PWM |
| Diagnosis and Protection |
LED Open circuit diagnosis；
LED Short circuit diagnosis；
Configurable LED open & short detect threshold；
Single-LED short-circuit diagnostic；
Over-temperature protection |
| Integrated NVM (EEPROM,OTP...) |
EEPROM |
| Integrated ADC |
8-Bit ADC for pin voltage measurement |
| Fail Safe |
WD timer integrated to trigger fail-safe;
fail-safe state configurable by EEPROM;
OFAF or OFOO in fail-safe state |
| Function Safety |
ASIL-B |
| Heat Dissipation Enhancement |
Automatic current sharing via VS shunt resistor |
| Application |
Automotive rear lighting；
Automotive exterior lighting；
Automotive ISD/ISC application；
General automotive body lighting applications |
产品说明与原始资料
产品特性
- 满足AEC-Q100 Grade1 车规要求
- 16通道高精度电流源
- 每通道100mA输出电流能力
- 12-bit 独立PWM调光
- 支持Phase shift PWM调光
- 低Dropout电压 600mV max. at 50mA
- 基于VS Supply Shunt电阻的创新性热共享特性
- 基于UART协议的通讯接口，支持最高2Mbps通讯速率
- 可配置LED开路和LED短路检测阈值
- 完整诊断和保护功能
- 内置EEPROM，满足Fail Safe安全需求
- 提供功能安全ASIL-B版本
- HTSSOP38封装
应用场景
- 车尾灯
- 车外照明
- 汽车ISD/ISC照明应用
- 其他车身照明
NSL21916是一款16通道、每通道100mA电流输出能力的High-Side架构汽车级LED驱动器。该器件支持灵活的2位全局、6位独立电流设置，并支持灵活的12-bit PWM调光。
NSL21916支持创新型Supply Thermal Sharing技术，有助于降低驱动IC温升，提高驱动电流能力。
NSL21916支持LED开路、对地短路和单 LED 短路等诊断特性。当系统中MCU连接断开时，该器件内置的可配置看门狗可以自动设置故障安全状态。配合其内部的可编程EEPROM，NSL21916可针对不同应用灵活设置故障安全状态。
