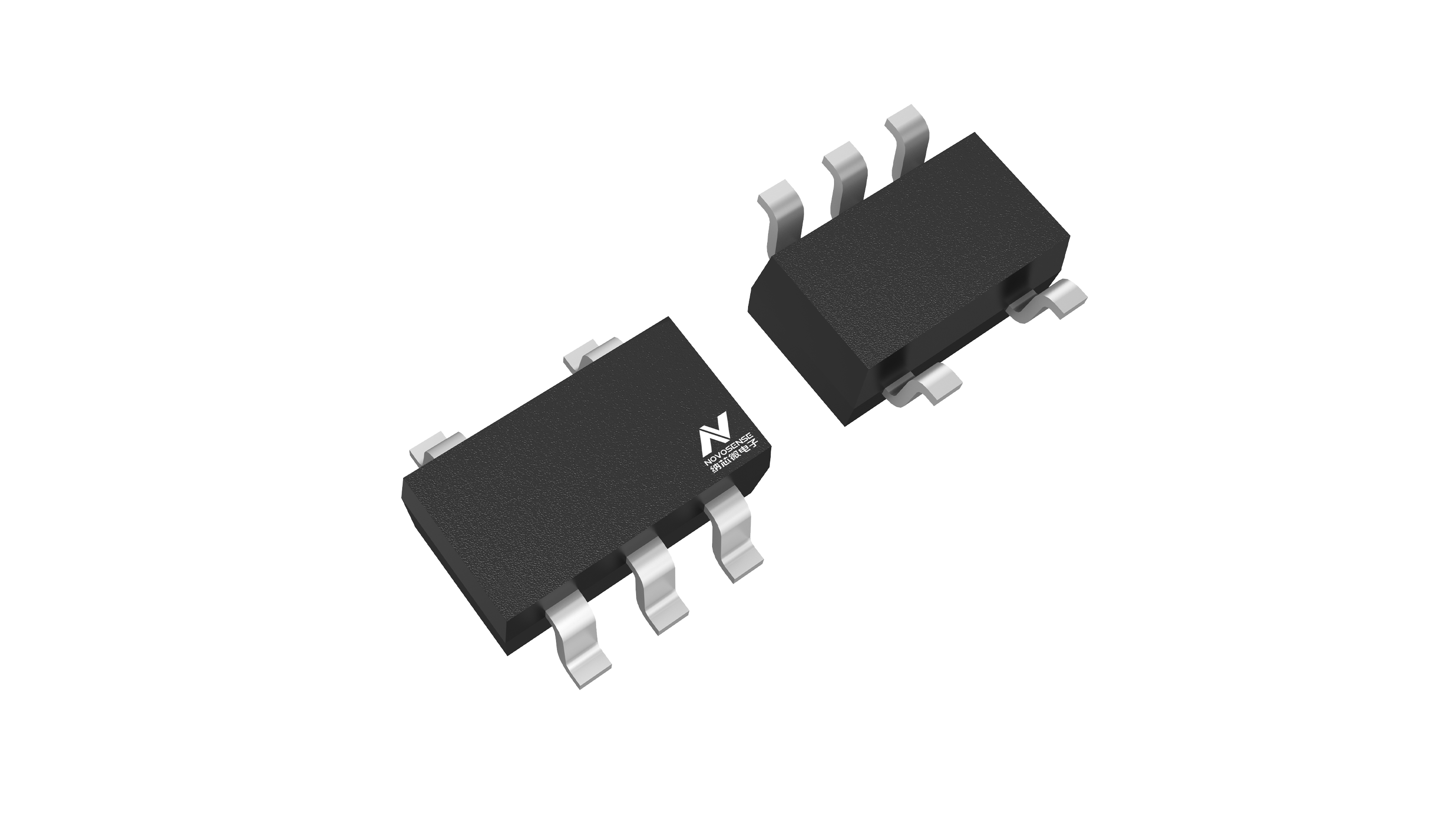

适用于隔离式电源的低噪声350mA变压器驱动器。NSIP6051是一款支持1W输出功率推挽式变压器驱动器，专为体积小、待机功耗低的低功耗隔离电源而设计。其外围只需匹配简单的输入和输出滤波电容器、隔离变压器和整流电路。其内部集成的振荡器可提供一对高精度互补信号，以驱动两个N沟道MOSFET。芯片内部采用对称结构设计，可有效保证两个功率MOSFET的高度对称性，避免电路工作过程中产生磁偏。NSIP6051通过对输出开关电压的压摆率控制和扩频时钟 (SSC) 技术，实现了超低噪声和EMI。内部保护功能包括过流保护、欠压锁定、热关断和前断电路。NSIP6051采用小型SOT-23 (5)封装，工作温度范围为-40°C至125°C。
主要参数
| MSL |
MSL1 |
| Package |
SOT23-5 |
| Rating |
Industrial |
| Iout (typ) (A) |
0.35 |
| Vin (min) (V) |
2.25 |
| Vin (max) (V) |
5.5 |
| Operating Frequency (kHz) |
425 |
| Soft Start |
N |
| Temperature Range (°C) |
-40~125 |
| Descriptions |
N/A |
产品说明与原始资料
产品特性
- 变压器推挽驱动器
- 支持 2.25V 至 5.5V 电源
- 超低电磁干扰
- 过流保护（OCP）
- 过温保护
- 扩频时钟
- 压摆率控制
- 小型 5 引脚 SOT-23 封装
应用场景
- 用于I2C、CAN、RS485、RS422、RS232、SPI、低功耗LAN的隔离接口电源
- 工业自动化
- 医疗设备
- 过程控制
- IGBT栅极驱动电源
NSIP6051是一款支持1W输出功率推挽式变压器驱动器，专为体积小、待机功耗低的低功耗隔离电源而设计。其外围只需匹配简单的输入和输出滤波电容器、隔离变压器和整流电路。其内部集成的振荡器可提供一对高精度互补信号，以驱动两个N沟道MOSFET。芯片内部采用对称结构设计，可有效保证两个功率MOSFET的高度对称性，避免电路工作过程中产生磁偏。NSIP6051通过对输出开关电压的压摆率控制和扩频时钟 (SSC) 技术，实现了超低噪声和EMI。内部保护功能包括过流保护、欠压锁定、热关断和前断电路。NSIP6051采用小型SOT-23 (5)封装，工作温度范围为-40°C至125°C。
