简介

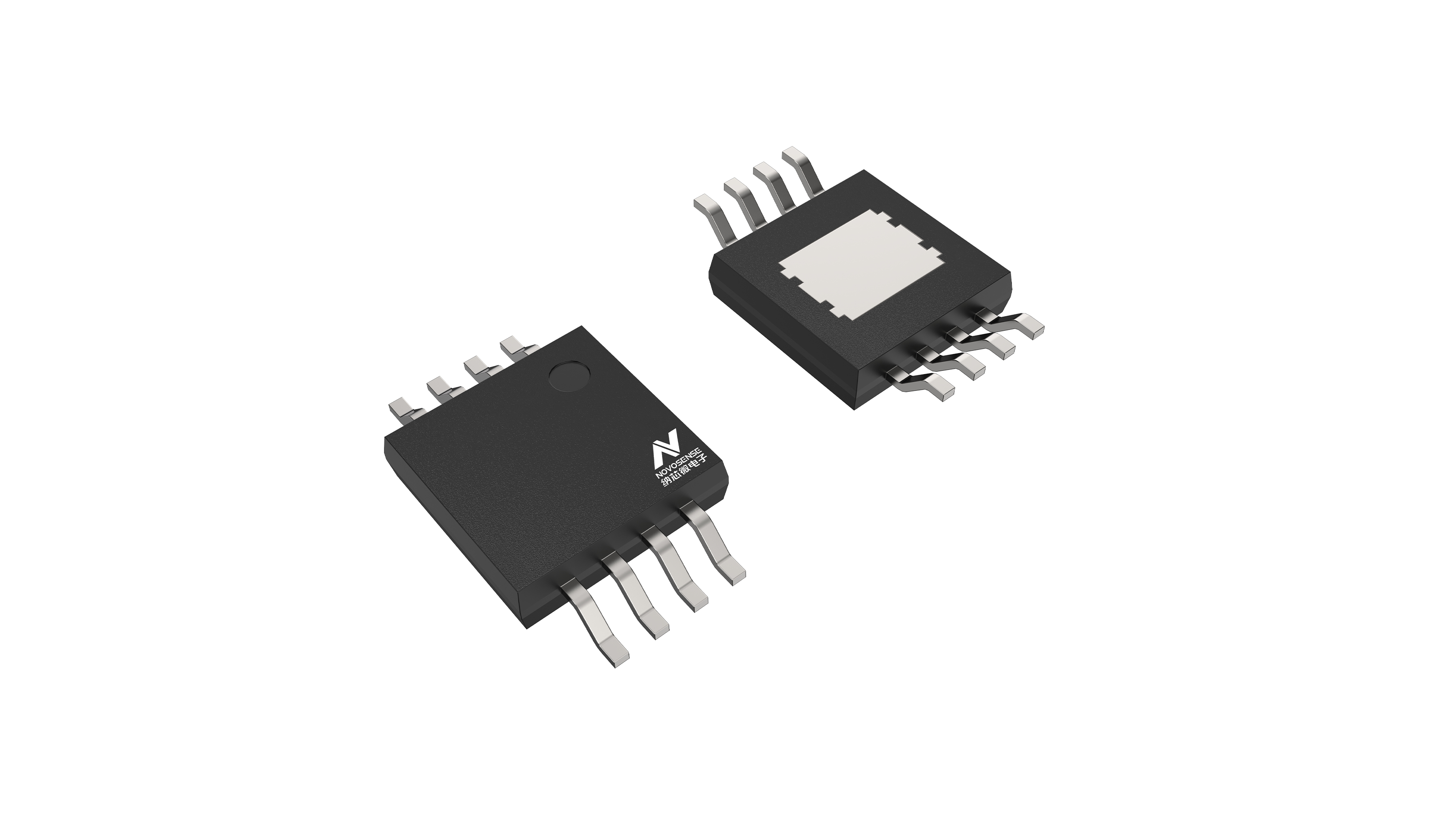

用于隔离电源的26V H桥变压器驱动器。NSIP3266 H桥变压器驱动器为设计隔离式电源提供了一种简单的解决方案。该器件驱动变压器初级线圈，电压范围为 6.5V 至 26V。变压器的次级线圈与初级线圈之比决定了输出电压，几乎可以选择任何隔离输出电压。NSIP3266 的开关频率可通过外部电阻器从 100kHz 调整到 1MHz，这为优化效率或外部元件尺寸提供了灵活性。当器件检测到过热或过流情况时，会断言输出。此外，该器件还具有低功耗模式，可在不使用驱动器时将总电源电流降至 0.7mA（典型值）。NSIP3266 采用 MSOP8 封装，工作温度范围为 -40°C 至 125°C。
主要参数
| MSL |
MSL1 |
| Package |
HMSOP8 |
| Rating |
Industrial |
| Iout (typ) (A) |
0.5 |
| Vin (min) (V) |
6.5 |
| Vin (max) (V) |
26 |
| Operating Frequency (kHz) |
100~1000 |
| Soft Start |
Y |
| Temperature Range (°C) |
-40~125 |
| Descriptions |
N/A |
产品说明与原始资料
产品特性
- 宽工作电压范围：6.5至26V
- 输入12V时，最大输出功率为5W
- EN引脚可承受(-10V)负向电压
- 故障检测与指示功能
- 可调频率范围：100 kHz至1MHz
- 过温保护
- 过流保护
- 低静态电流
- 欠压锁定保护
- 工作温度范围：-40°C至125°C
应用场景
- 电动汽车充电站、直流快速充电站
- GaN、IGBT 和 SiC 栅极变压器驱动器偏置电源
- UPS 和太阳能逆变器
- 工业电机、电梯和自动扶梯
NSIP3266 H桥变压器驱动器为设计隔离式电源提供了一种简单的解决方案。该器件驱动变压器初级线圈，电压范围为 6.5V 至 26V。变压器的次级线圈与初级线圈之比决定了输出电压，几乎可以选择任何隔离输出电压。NSIP3266 的开关频率可通过外部电阻器从 100kHz 调整到 1MHz，这为优化效率或外部元件尺寸提供了灵活性。当器件检测到过热或过流情况时，会断言输出。此外，该器件还具有低功耗模式，可在不使用驱动器时将总电源电流降至 0.7mA（典型值）。NSIP3266 采用 MSOP8 封装，工作温度范围为 -40°C 至 125°C。

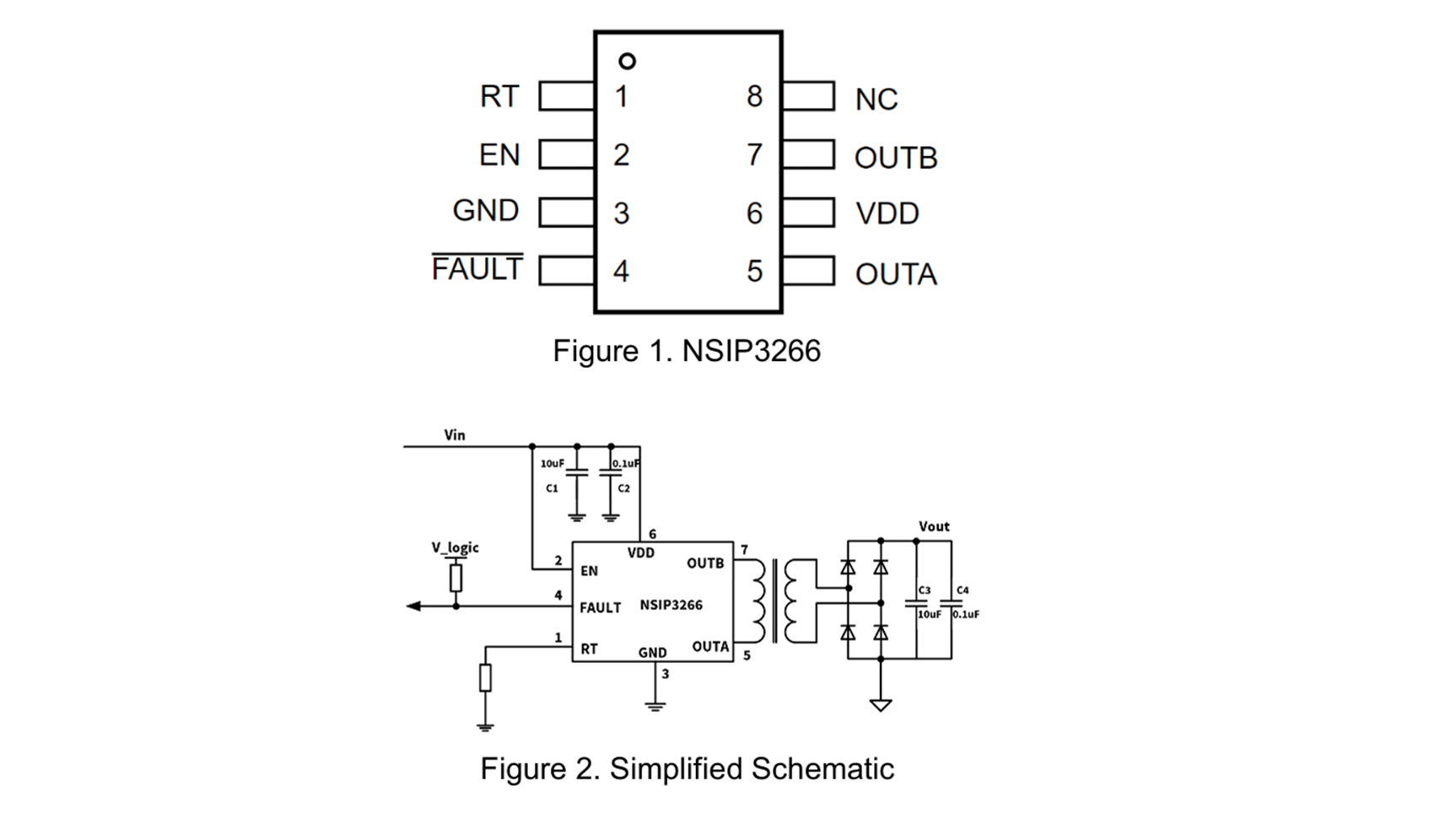

原理图 / 引脚
