简介
用于隔离电源的26V H桥变压器驱动器。NSIP3266-Q1 H桥变压器驱动器为隔离电源设计提供了简单的解决方案。该器件以6.5V至26V的电压范围驱动变压器的初级线圈。变压器的次级与初级匝数比定义了输出电压，从而允许选择几乎任何隔离输出电压。NSIP3266具有通过外部电阻可调节的100kHz至1MHz开关频率，这提供了优化效率或外部元件尺寸的灵活性。当器件检测到过温或过流情况时，故障输出被置位。此外，该器件具有低功耗模式，当驱动器被禁用时，可将总电源电流降至0.7mA（典型值）。NSIP3266采用HMSOP8封装，工作温度范围为-40°C至125°C。
主要参数
| MSL |
MSL2 |
| Package |
HMSOP8 |
| Rating |
Automotive |
| Iout (typ) (A) |
0.5 |
| Vin (min) (V) |
6.5 |
| Vin (max) (V) |
26 |
| Operating Frequency (kHz) |
100~1000 |
| Soft Start |
Y |
| Temperature Range (°C) |
-40~125 |
| Descriptions |
N/A |
产品说明与原始资料
产品特性
- 宽电源电压范围：6.5至26V
- EN引脚可处理（-10V）的负摆幅
- 故障检测与指示
- 可调频率：100 kHz至1MHz
- 过温保护
- 过流保护
- 禁用时低电源电流
- 输入电压欠压锁定
- 工作温度范围：-40°C至125°
- AEC-Q100 Grade 1认证
- RoHS和REACH合规
应用场景
- 汽车车载充电器（OBC）
- 汽车DC/DC转换器
- 汽车牵引逆变器和电机控制
- GaN、IGBT和SiC栅极驱动器偏置电源
NSIP3266-Q1 H桥变压器驱动器为隔离电源设计提供了简单的解决方案。该器件以6.5V至26V的电压范围驱动变压器的初级线圈。变压器的次级与初级匝数比定义了输出电压，从而允许选择几乎任何隔离输出电压。NSIP3266具有通过外部电阻可调节的100kHz至1MHz开关频率，这提供了优化效率或外部元件尺寸的灵活性。当器件检测到过温或过流情况时，故障输出被置位。此外，该器件具有低功耗模式，当驱动器被禁用时，可将总电源电流降至0.7mA（典型值）。NSIP3266采用HMSOP8封装，工作温度范围为-40°C至125°C。

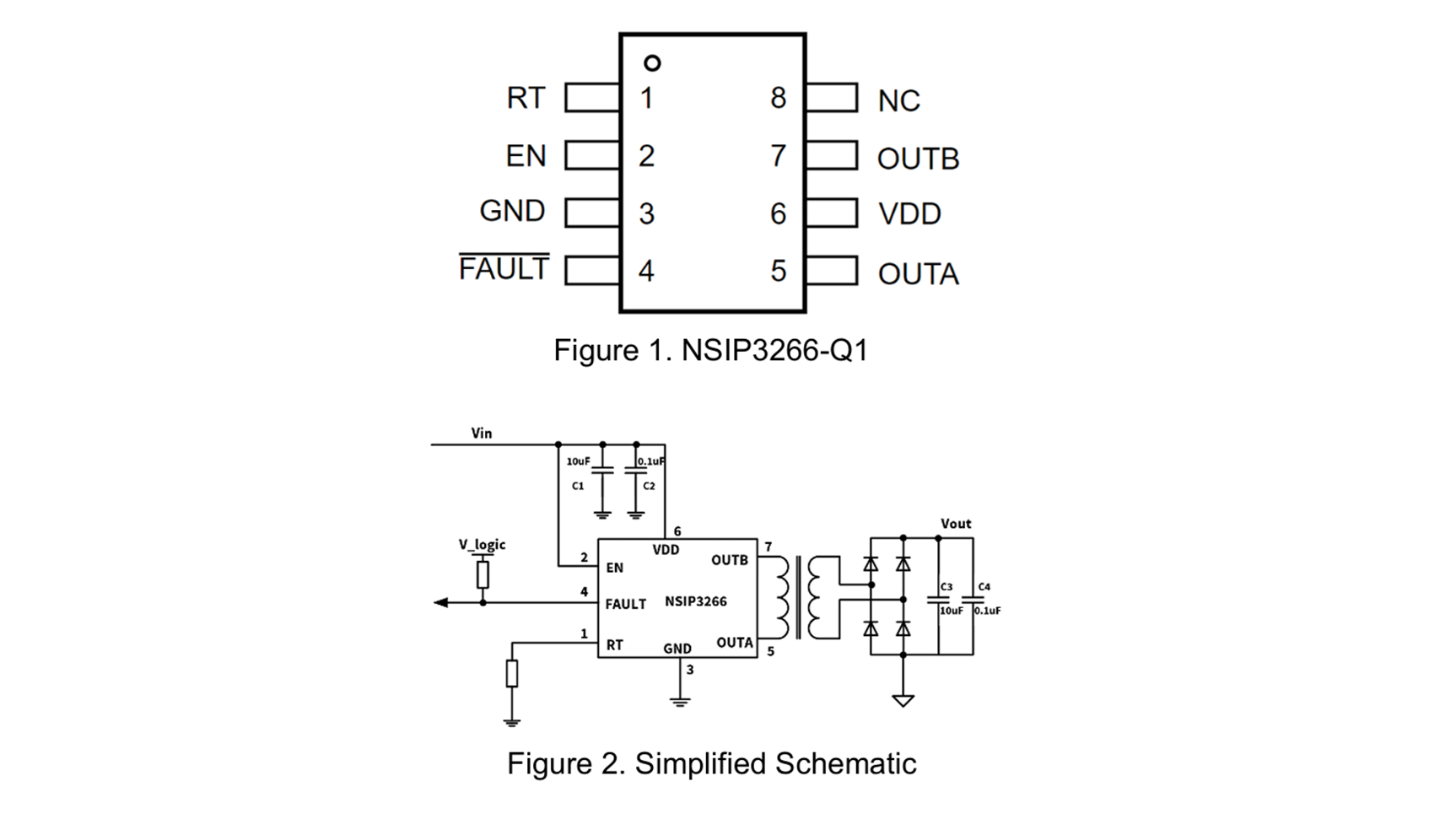

原理图 / 引脚
