简介
模拟量输出MEMS麦克风信号调理芯片NSC6280。NSC6280是MEMS麦克风的前置放大器。NSC6280具有集成的低噪声偏置MEMS麦克风电路，以及高性能模拟前置放大器，可提供真正的声音质量并支持灵活的麦克风系统。偏置电压和模拟前置放大器增益可通过内部熔断器组（OTP）进行调整，因此NSC6280可支持MEMS传感器具有不同的参数。它还可以提高产量并提供更好的灵敏度一致性。NSC6280具有两个用于不同位置的偏置电压的输出焊盘，可以根据需要选择其中一个在MEMS麦克风的顶板位置。另外，NSC6280相对面对的应用对象是做手机类的相对高端的应用，这个芯片针对比如高频EMI抗干扰方面做了很大的优化，同时在针对量产良率的改善方面也做了很大的优化。
主要参数
| Rating |
Consumer |
| Supply voltage/current |
1.6V~3.6V/120μA |
| AOP |
132dBSPL |
| Bias range / step size |
6V~15.5V/0.3V |
| Gain range/step size |
-1.5dB~11dB/0.5dB |
| Noise |
4μVrms |
| Output mode |
Analog |
| Typical application |
Mobile/PAD |
产品说明与原始资料
产品特性
- 工作电压：1.6V～3.6V
- 电流消耗：120μA typ．
- 等效输入噪声：4μVrms（-108dBV）
- 增益调节（OTP）：-4dB～11dB with 0.5dB／Step
- 频率响应：20Hz～20kHz
- 偏置电压：6V～15.5V with 0.3V／Step
- 工作温度：-40℃～85℃
应用场景
NSC6280是MEMS麦克风的前置放大器。NSC6280具有集成的低噪声偏置MEMS麦克风电路，以及高性能模拟前置放大器，可提供真正的声音质量并支持灵活的麦克风系统。偏置电压和模拟前置放大器增益可通过内部熔断器组（OTP）进行调整，因此NSC6280可支持MEMS传感器具有不同的参数。它还可以提高产量并提供更好的灵敏度一致性。NSC6280具有两个用于不同位置的偏置电压的输出焊盘，可以根据需要选择其中一个在MEMS麦克风的顶板位置。另外，NSC6280相对面对的应用对象是做手机类的相对高端的应用，这个芯片针对比如高频EMI抗干扰方面做了很大的优化，同时在针对量产良率的改善方面也做了很大的优化。

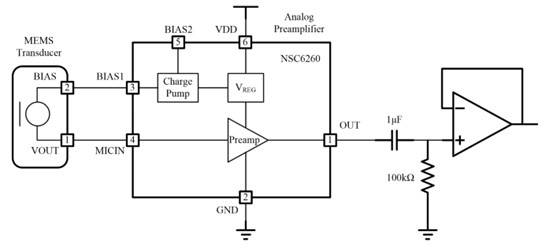

原理图 / 引脚
