简介
模拟量输出MEMS麦克风信号调理芯片NSC6273。NSC6272/NSC6273是MEMS麦克风的前置放大器。NSC6272/NSC6273具有集成的低噪声偏置MEMS麦克风电路，以及高性能模拟前置放大器，可提供真正的声音质量并支持灵活的麦克风系统。偏置电压和模拟前置放大器增益可通过内部熔断器组（OTP）进行调整，因此NSC6272/NSC6273可支持MEMS传感器具有不同的参数。它还可以提高产量并提供更好的灵敏度一致性。NSC6272/NSC6273具有两个用于不同位置的偏置电压的输出焊盘，可以根据需要选择其中一个在MEMS麦克风的顶板位置。NSC6273的AOP性能为130dBV，相比于NSC6272的128dBV的AOP性能有所加强。
主要参数
| Rating |
Consumer |
| Supply voltage/current |
2.3V~3.6V/125μA |
| AOP |
130dBSPL |
| Bias range / step size |
7.5V~16V/0.3V |
| Gain range/step size |
-4dB~11dB/0.5dB |
| Noise |
4μVrms |
| Output mode |
Analog |
| Typical application |
TWS headset,Smart television,Smart household appliances,Smart speaker |
产品说明与原始资料
产品特性
- 工作电压：2.3V～3.6V
- 电流消耗：125μA typ．
- 等效输入噪声：4μVrms（-108dBV）
- 增益调节（OTP）：-4dB～11dB with 0.5dB／Step
- 频率响应：20Hz～20kHz
- 偏置电压：7.5V～16V with 0.3V／Step
- 工作温度：-40℃～85℃
应用场景
NSC6272/NSC6273是MEMS麦克风的前置放大器。NSC6272/NSC6273具有集成的低噪声偏置MEMS麦克风电路，以及高性能模拟前置放大器，可提供真正的声音质量并支持灵活的麦克风系统。偏置电压和模拟前置放大器增益可通过内部熔断器组（OTP）进行调整，因此NSC6272/NSC6273可支持MEMS传感器具有不同的参数。它还可以提高产量并提供更好的灵敏度一致性。NSC6272/NSC6273具有两个用于不同位置的偏置电压的输出焊盘，可以根据需要选择其中一个在MEMS麦克风的顶板位置。NSC6273的AOP性能为130dBV，相比于NSC6272的128dBV的AOP性能有所加强。

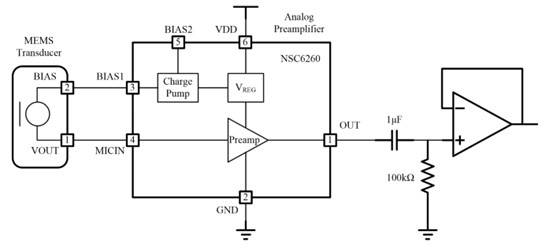

原理图 / 引脚
