简介
模拟量输出MEMS麦克风信号调理芯片NSC6275。NSC6275 是一款用于 MEMS 麦克风的模拟低噪声放大器，集成了低噪声偏置电压输出、高性能模拟放大器，以及适配不同 MEMS 传感器的微调电路。NSC6275 拥有紧凑的芯片尺寸与优异的性能，适用于对成本敏感的麦克风应用。
主要参数
| Rating |
Consumer |
| Supply voltage/current |
1.6V~3.6V/124μA@1.8V |
| AOP |
127dBSPL@1.8V |
| Bias range / step size |
9.5V~16.2V/0.3V |
| Gain range/step size |
-3.6dB~10.6dB/0.5dB |
| Noise |
70dB |
| Output mode |
Analog |
| Typical application |
MEMS Microphone module,Portable Audio equipment,Cellular Phone |
产品说明与原始资料
产品特性
- 工作电压：1.6V～3.6V
- 电流消耗：124 µA @ 1.8V
- 信噪比（SNR）：70dB(A)（仅 ASIC）
- 最大输出声压级（AOP）：127dBSPL @ 1.8V
- 人体模型静电防护（HBM ESD）：±4kV
- 小芯片尺寸：480 µm × 480 µm
- 工作温度：-40℃～85℃
- 符合 RoHS 环保标准
应用场景
NSC6275 是一款用于 MEMS 麦克风的模拟低噪声放大器，集成了低噪声偏置电压输出、高性能模拟放大器，以及适配不同 MEMS 传感器的微调电路。NSC6275 拥有紧凑的芯片尺寸与优异的性能，适用于对成本敏感的麦克风应用。

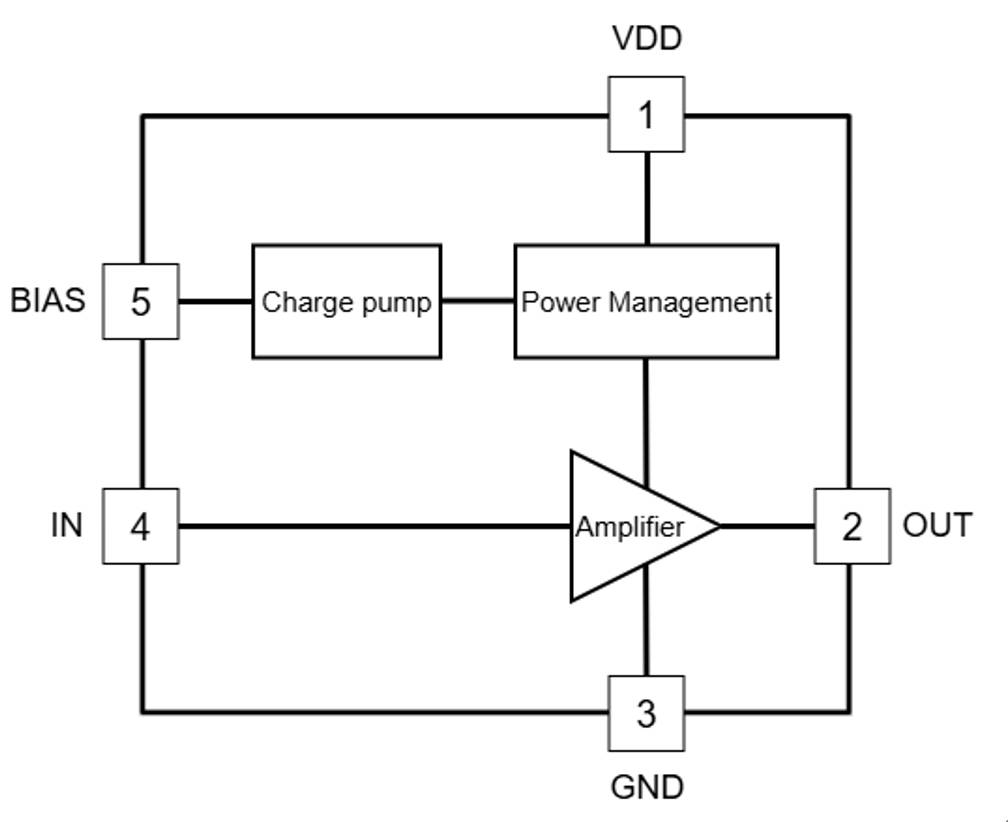

原理图 / 引脚
