简介
电阻桥式汽车压力传感器信号调理芯片。NSA9260（X）是一颗EMC增强的满足AECQ100标准的高集成度的用于电阻桥式汽车压力传感器信号调理专用芯片。NSA9260（X）通过高精度增益可变仪表放大器和一个24位ADC构成了主信号测量通道，一个24位ADC构成辅助温度测量通道，通过内置的数字处理引擎，NSA9260X支持对传感器的零点，灵敏度的二阶温度漂移校准以及最高三阶的非线性校准，其校准系数存储于一组可多次编程的EEPROM中。NSA9260X支持电源过压及反压保护功能，支持模拟电压输出，PWM输出多种输出模式，并支持对传感器的诊断功能。
主要参数
| MSL |
MSL1 |

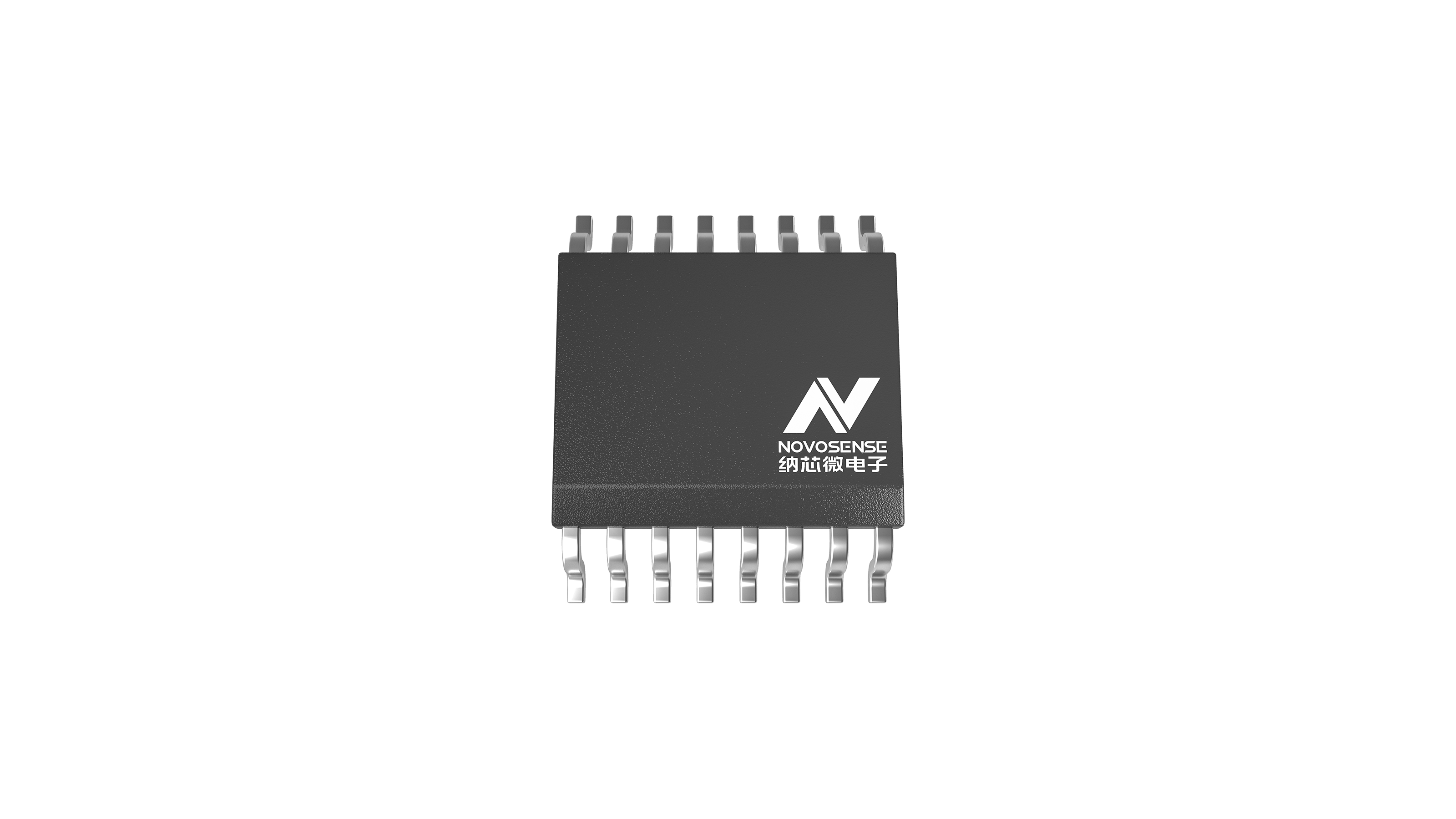

| Package |
SSOP16 |
| Rating |
Industrial |
| Product Description |
High-reliability automotive-qualified resistance pressure sensor conditioning chip |
| Sensor Input Type Supported |
Wheatstone bridge resistance pressure sensor |
| Operating Temperature (℃) |
-40~150 |
| Operating Voltage (V) |
4.5~5.5 with external JFET |
| Output Type |
Analog voltage, PWM, OWI |
| Non-volatile Memory |
EEPROM |
| Key Words of Selection |
Automotive pressure ordinary analog output type |
| Typical Application |
Automotive pressure sensor |
产品说明与原始资料
产品特性
- 支持-24V～28V的过压和反压保护以应对汽车传感器应用环境
- 集成电桥驱动，高精度PGA，24位高精度ADC，同时支持比例测量法，支持应变片类型或者电阻桥式传感器输入
- 支持传感器诊断及输出钳位功能
- 高精度1X～256X可变增益仪表放大器最高8倍的数字增益
- 内置基于数字处理器的传感器校准逻辑，可支持客户后标定，支持高达三阶的非线性拟合校准和二阶的温度灵敏度和零点偏置校准
- 校准数据可保存于EEPROM，可多次编程
- 比例或者绝对电压输出，支持PWM输出
- 专有的OWI通信模式支持传感器组装后标定
- 工作温度范围：-40℃～150℃, 符合AECQ100标准
应用场景
- 汽车压力传感器模组（TMAP，汽车空调压力，机油压力，刹车压力传感器等）
- 工业变送器
NSA9260（X）是一颗EMC增强的满足AECQ100标准的高集成度的用于电阻桥式汽车压力传感器信号调理专用芯片。NSA9260（X）通过高精度增益可变仪表放大器和一个24位ADC构成了主信号测量通道，一个24位ADC构成辅助温度测量通道，通过内置的数字处理引擎，NSA9260X支持对传感器的零点，灵敏度的二阶温度漂移校准以及最高三阶的非线性校准，其校准系数存储于一组可多次编程的EEPROM中。NSA9260X支持电源过压及反压保护功能，支持模拟电压输出，PWM输出多种输出模式，并支持对传感器的诊断功能。
