简介

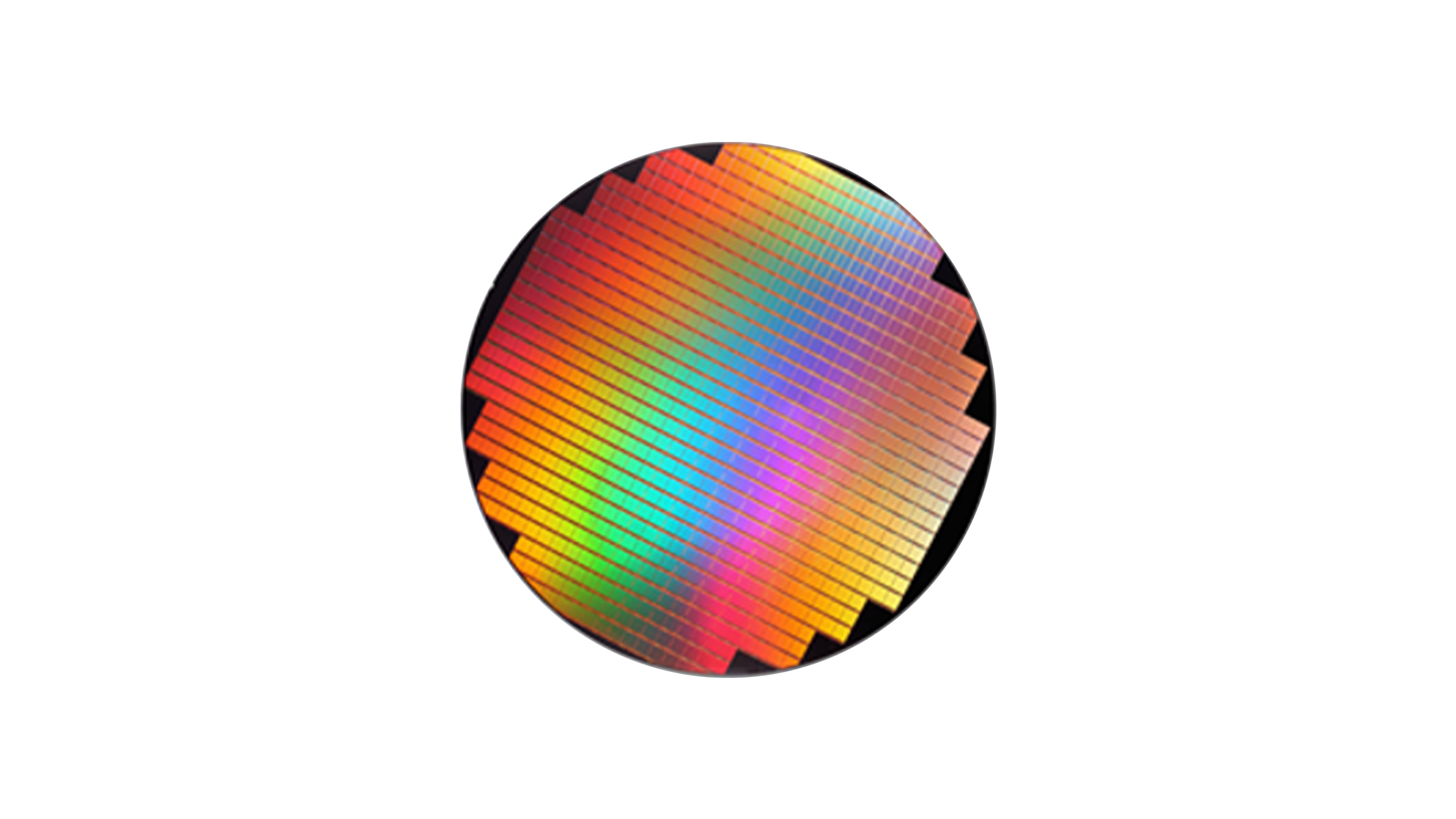

数字输出型压力传感器接口芯片。NSA2200是用于低成本压力传感器的接口芯片。其内部集成压力传感器的电桥驱动，高精度PGA，24位的ADC，客户可编程数字校准逻辑以及客户可烧写OTP。NSA2200支持的传感器非线性拟合校准，也支持传感器的灵敏度和偏置误差的温度补偿。这颗芯片的供货方式为晶圆Know Good Die的出货方式，客户可以选择将NSA2200与客户自己的压力传感器敏感源合封在一个package中，校准后可作为数字输出型压力传感器使用。
主要参数
| MSL |
MSL3 |
| Package |
N/A |
| Rating |
Industrial |
| Product Description |
General low-cost voltage/resistance bridge signal conditioning chip |
| Sensor Input Type Supported |
Wheatstone bridge pressure sensor, Strain gage, General voltage output sensor |
| Operating Temperature (℃) |
-40~125 |
| Operating Voltage (V) |
1.8~5.5 |
| Output Type |
I2C, SPI, OWI |
| Non-volatile Memory |
OTP |
| Key Words of Selection |
Low-cost digital output |
| Typical Application |
Altimeter, Consumer pressure gauge |
产品说明与原始资料
产品特性
- 集成电桥驱动，高精度PGA，24位高精度ADC，同时支持比例测量法，支持应变片类型或者电阻桥式传感器输入
- 支持传感器诊断及输出钳位功能
- 优秀的噪声性能：600nV＠OSR＝1024X，Gain＝32X（等效到输入噪声）校准精度：0.05％FSO（同时支持二阶温度系数、三阶非线性校准）
- 高精度内部温度传感器，（绝对精度＜0.5℃，分辨率＜0.01℃）支持多种外部温度传感器（二极管，二端、三端热敏电阻等）
- 支持1.8V~5.5V供电
- 支持休眠工作模式，大幅减轻MCU负担，休眠下静态电流在常温条件下在200nA级别，同时支持外部电桥供电Power Down
- 支持SPI总线或者I2C数字接口输出
应用场景
- 消费类/工业压力传感器模组（洗衣机液位/压力锅/咖啡机/豆浆机等）
- 气压计/高度计/天气预报机
- 电子秤
NSA2200是用于低成本压力传感器的接口芯片。其内部集成压力传感器的电桥驱动，高精度PGA，24位的ADC，客户可编程数字校准逻辑以及客户可烧写OTP。NSA2200支持的传感器非线性拟合校准，也支持传感器的灵敏度和偏置误差的温度补偿。这颗芯片的供货方式为晶圆Know Good Die的出货方式，客户可以选择将NSA2200与客户自己的压力传感器敏感源合封在一个package中，校准后可作为数字输出型压力传感器使用。
