简介
兼容模拟和数字输出的压力传感器接口信号调理芯片。NSA2302是一颗专为桥式传感器提供的高集成、低成本、高精度的接口芯片，对传感器信号进行采集、放大和校准。NSA2302集成了低噪声仪表放大器（PGA），低功耗24 位Σ—ΔADC，用于数字校准的DSP 和12位DAC。NSA2302 支持对传感器的零点、灵敏度的二阶温度漂移校准以及最高三阶的非线性校准，数字校准精度可以达到0.1％以内。这些校准逻辑都基于内部EEPROM所存储的校准参数，通过内置DSP进行计算。NSA2302 内部集成JFET控制器，通过这个功能，NSA2302还可以支持直接高电压供电的应用。NSA2302 同时支持I2C／SPI数字输出、模拟输出，并支持复用模拟引脚的单线配置接口（OWI）来进行传感器后标定。
主要参数
| MSL |
MSL3 |
| Package |

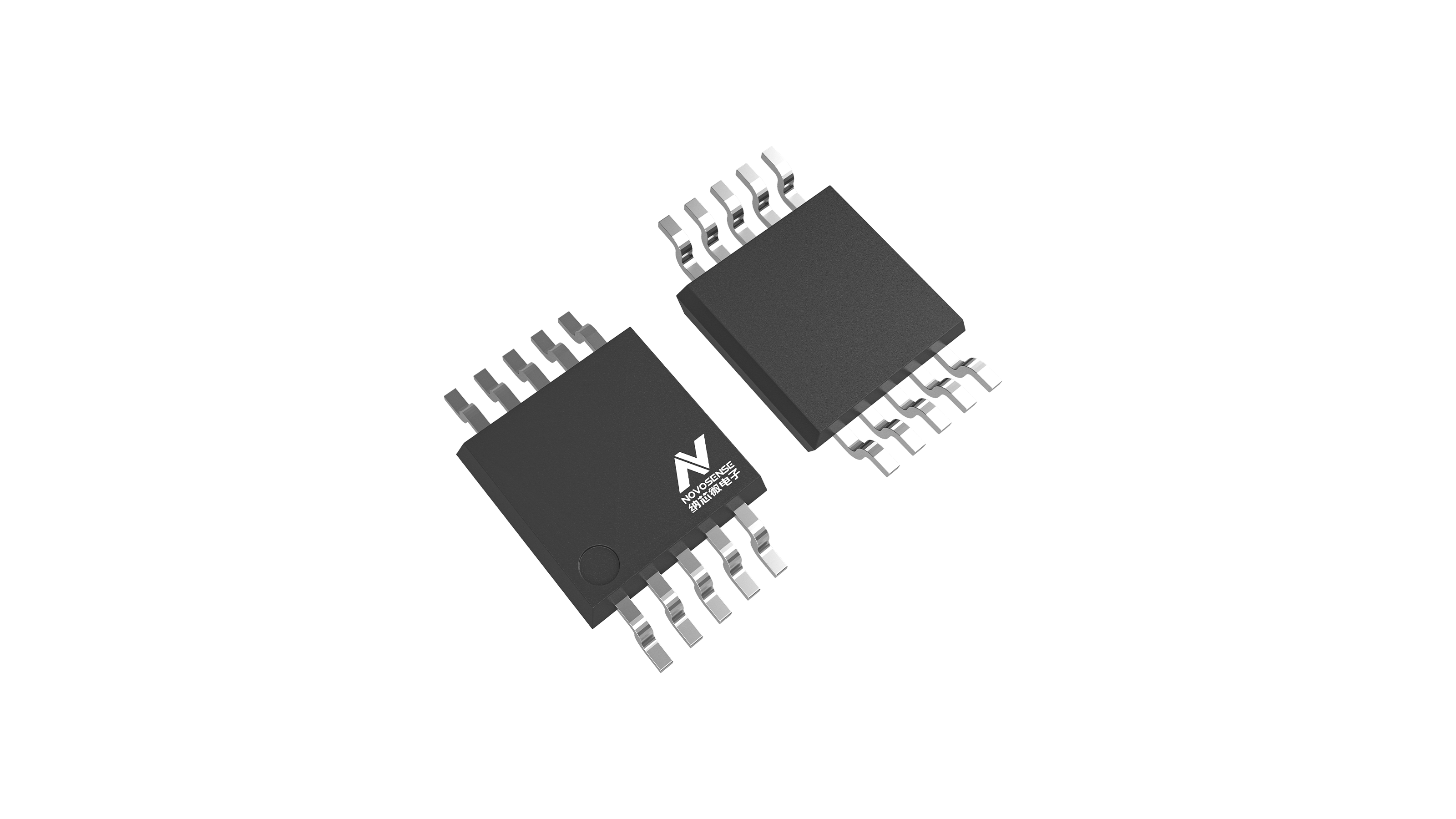

MSOP10 |
| Rating |
Industrial |
| Product Description |
General low-cost voltage/resistance bridge signal conditioning chip |
| Sensor Input Type Supported |
Wheatstone bridge pressure sensor, Strain gage, General voltage output sensor with bias voltage |
| Operating Temperature (℃) |
-40~125 |
| Operating Voltage (V) |
3~5.5V, High-voltage direct power supply is supported with an external JFET |
| Output Type |
Analog voltage, I2C, SPI, OWI |
| Non-volatile Memory |
EEPROM |
| Key Words of Selection |
Low cost analog + digital output, rewritable EEPROM |
| Typical Application |
Additional automotive pressure sensor, Ear/forehead thermometer (thermopile sensor) |
产品说明与原始资料
产品特性
- 集成电桥驱动，高精度PGA，24 位高精度ADC，同时支持比例测量法，支持应变片类型或者电阻桥式传感器输入
- 支持传感器诊断及输出钳位功能
- 优秀的噪声性能：600nV ＠ OSR ＝ 1024X，GaIn ＝ 32X（等效到输入噪声）校准精度：0.05％ FSO（同时支持二阶温度系数、三阶非线性校准）
- 高精度内部温度传感器，（绝对精度＜ 0.5℃，分辨率＜ 0.01℃）支持多种外部温度传感器（二极管，二端、三端热敏电阻等）
- VDD 支持3V~5.5V 供电，通过JFET 控制器，也可以支持外部高压供电
- 支持休眠工作模式，大幅减轻MCU 负担，休眠下静态电流在常温条件下在200nA 级别，同时支持外部电桥供电Power Down
- 支持SPI 总线或者I2C 数字接口输出，支持模拟量比例输出
应用场景
- 消费类/ 工业压力传感器模组（洗衣机液位/ 压力锅/ 咖啡机/ 豆浆机等）
- 汽车后装压力传感器（空调压力/TMAP）
NSA2302是一颗专为桥式传感器提供的高集成、低成本、高精度的接口芯片，对传感器信号进行采集、放大和校准。NSA2302集成了低噪声仪表放大器（PGA），低功耗24 位Σ—ΔADC，用于数字校准的DSP 和12位DAC。NSA2302 支持对传感器的零点、灵敏度的二阶温度漂移校准以及最高三阶的非线性校准，数字校准精度可以达到0.1％以内。这些校准逻辑都基于内部EEPROM所存储的校准参数，通过内置DSP进行计算。NSA2302 内部集成JFET控制器，通过这个功能，NSA2302还可以支持直接高电压供电的应用。NSA2302 同时支持I2C／SPI数字输出、模拟输出，并支持复用模拟引脚的单线配置接口（OWI）来进行传感器后标定。
