产品特性
- 符合AEC-Q100汽车应用标准（Grade 1）
- VCCA 电压范围为1.1 V至3.6 V
- VCCB 电压范围为1.65 V至5.5 V（VCCA ≤ VCCB）
- 最大数据速率：
- 最大24 Mbps（推挽式）
- 2 Mbps（开漏式）
- ESD保护超过JESD 22：
- A端口±8 kV HBM（A114）
- B端口±15 kV HBM（A114）
- A端口±2 kV CDM（C101）
- B端口±2 kV CDM（C101）
- IEC 61000-4-2 ESD（B端口）：±15 kV接触放电
- 闩锁性能超过JESD78E II类标准的100 mA
- 符合RoHS标准

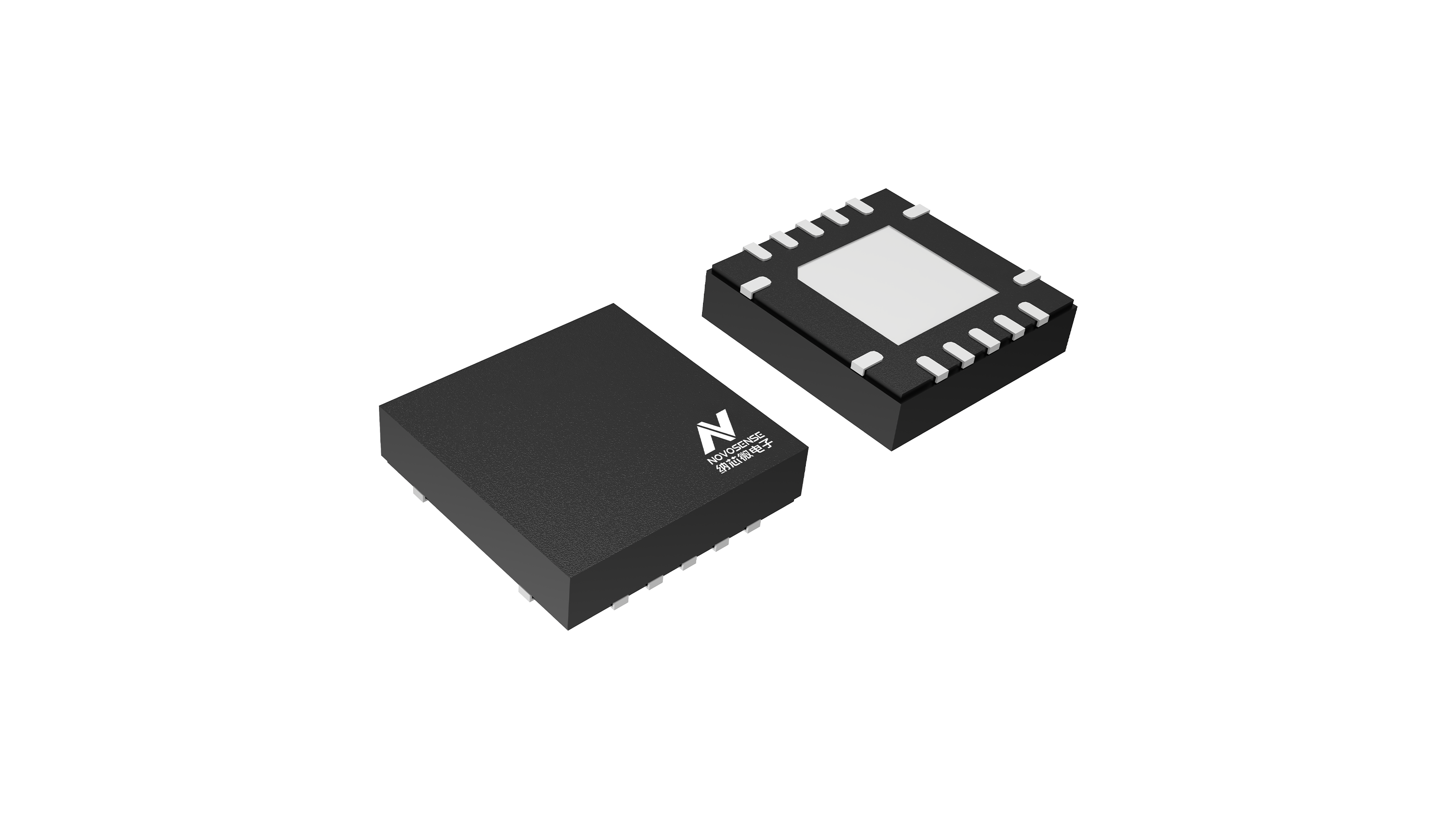

- 多种封装选项
应用场景
- 汽车信息娱乐系统
- 高级驾驶辅助系统（ADAS）
- 主处理器与外围模块之间的隔离和电平转换器

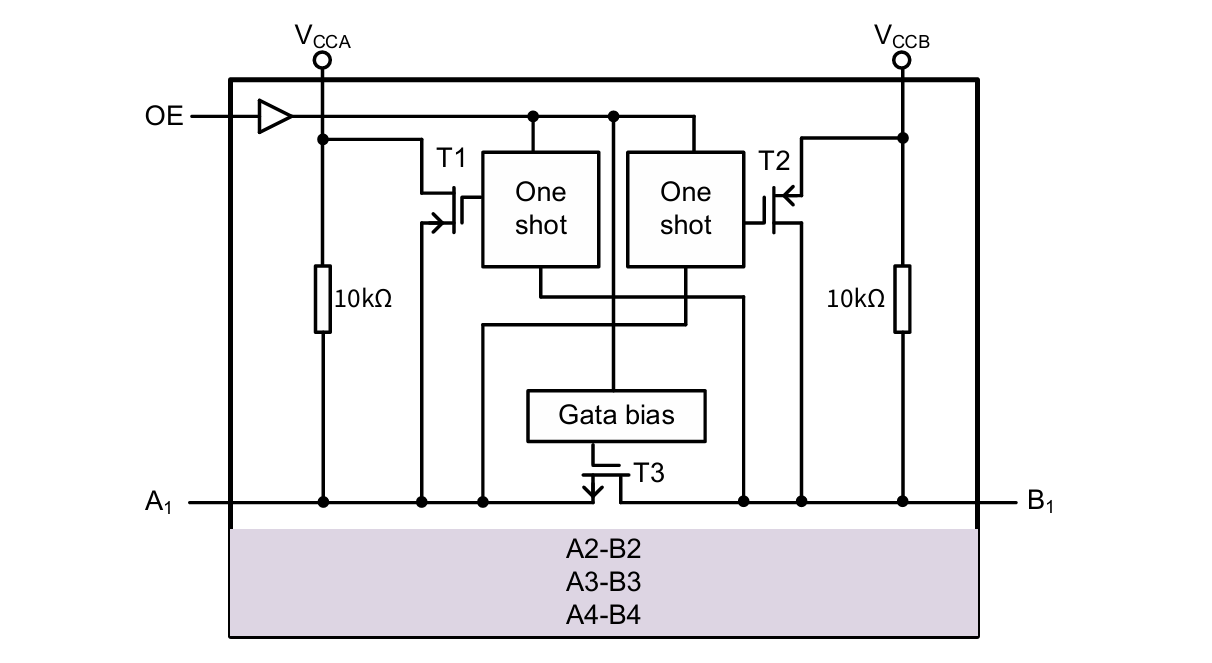

NCAS0104-Q1 是一款 4 位双向电压电平转换器，适用于开漏和推挽应用。它包括两个电源引脚（VCCA 和 VCCB）、一个输出使能（OE）引脚和两个 4 位 I/O 端口（An 和 Bn）。VCCA 引脚可接受 1.1 V 至 3.6 V 的任何电源电压，VCCB 引脚可接受 1.65 V 至 5.5 V 的任何电源电压，且 VCCA 小于或等于 VCCB。这使得该器件适合在任何电压节点（1.2V、1.8V、2.5V、3.3V 和 5.0V）之间进行转换。A 端口和 B 端口（An 和 Bn）分别设计为跟踪 VCCA 和 VCCB。OE 引脚以 VCCA 为参考。将 OE 引脚设置为低电平会使所有输出处于高阻抗状态。将 OE 引脚设置为高电平将使能器件。为了在上电或掉电期间处于高阻抗状态，OE 引脚必须通过下拉电阻连接到 GND 引脚；电阻的最小值由驱动器的电流源能力决定。
