产品特性
- VCCA 电压范围为 1.1 V 至 3.6 V
- VCCB 电压范围为 1.65 V 至 5.5 V（VCCA ≤ VCCB）
- 最大数据速率：100 Mbps（推挽式）
- 静电放电（ESD）保护超过 JESD 22 标准：
- A 端口：± 8 kV 人体模型（HBM，A114）
- B 端口：± 15 kV 人体模型（HBM，A114）
- A 端口：± 2 kV 带电器件模型（CDM，C101）
- B 端口：± 2 kV 带电器件模型（CDM，C101）
- IEC 61000 - 4 - 2 静电放电（B 端口）：± 15 kV 接触放电
- 闩锁性能按照 JESD78 标准 II 类超过 100 mA
- 符合 RoHS 标准
- 多种封装选项
应用场景
- 服务器
- 路由器（电信交换设备）
- 个人电脑、工业自动化设备
- 主处理器与外围模块之间的隔离器和电平转换器

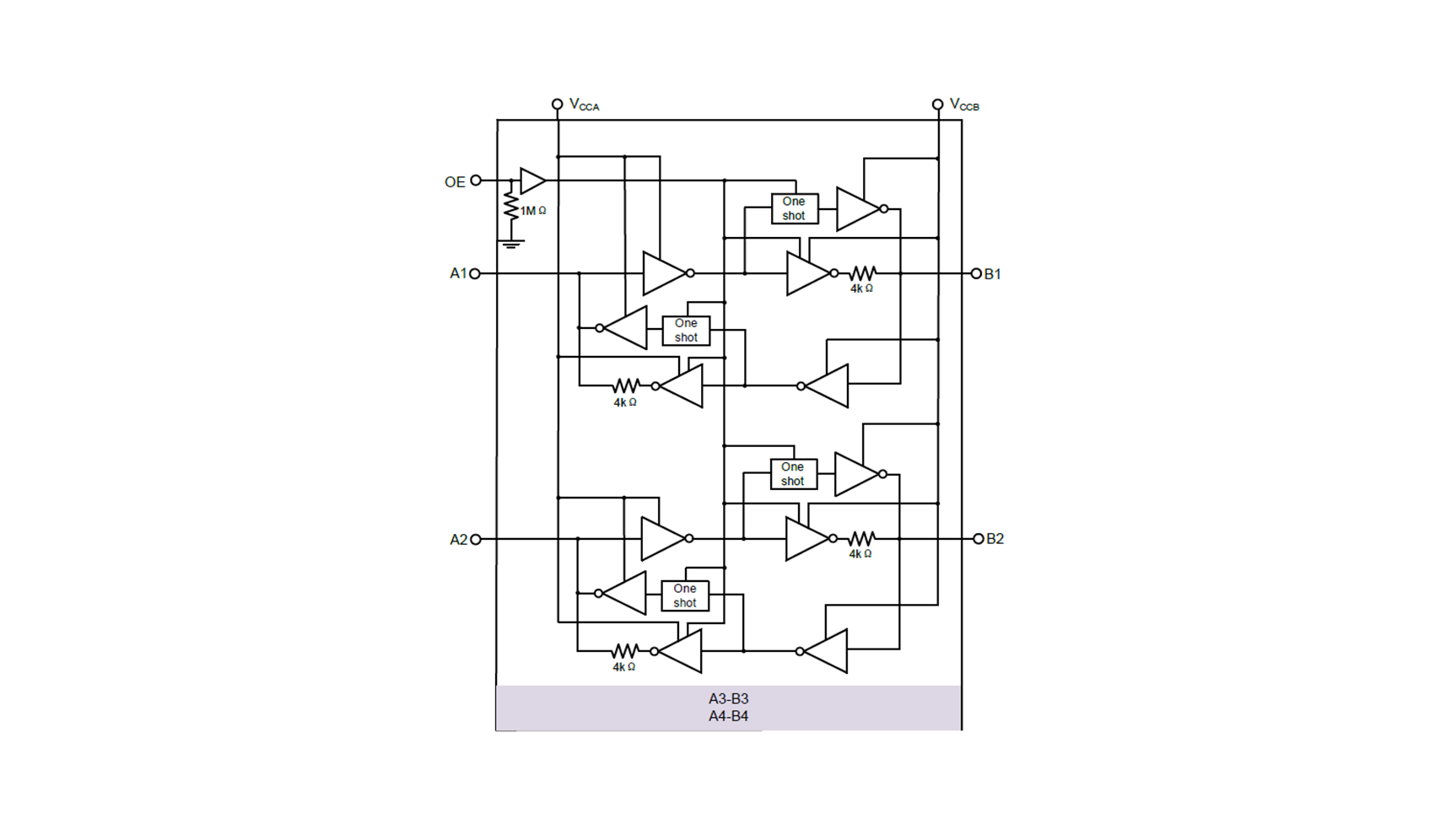

NCAB0104是一款用于推挽应用的4位无方向电压电平转换器。它包含两个电源引脚（VCCA和VCCB）、一个输出使能（OE）引脚和两个4位I/O端口（An和Bn）。VCCA引脚可接受1.1 V至3.6 V范围内的任意电源电压，VCCB引脚可接受1.65 V至5.5 V范围内的任意电源电压，且VCCA不得高于VCCB。这使得该器件适用于任何电压节点（1.8 V、2.5 V、3.3 V和5.0 V）之间的电平转换。A和B端口（An和Bn）分别设计为跟踪VCCA和VCCB。OE引脚以VCCA为参考。将OE引脚置为低电平会使所有输出处于高阻态。将OE引脚置为高电平将使能该器件。为确保在上电或断电期间处于高阻态，OE引脚必须通过一个下拉电阻连接到GND引脚；电阻的最小值由驱动器的电流源能力决定。
