产品特性
- 符合AEC-Q100汽车应用标准（Grade 1）
- VCCA上的电压范围为1.1 V至3.6 V
- VCCB上的电压范围为1.65 V至5.5 V（VCCA ≤ VCCB）
- 最大数据速率：100 Mbps（推挽式）
- ESD保护超过JESD 22：
- A端口：± 8 kV HBM（A114）
- B端口：± 15 kV HBM（A114）
- A端口：± 2 kV CDM（C101）
- B端口：± 2 kV CDM（C101）
- IEC 61000-4-2 ESD（B端口）：±15 kV接触放电
- 闩锁性能超过100 mA（符合JESD78E，II类）
- 符合RoHS标准

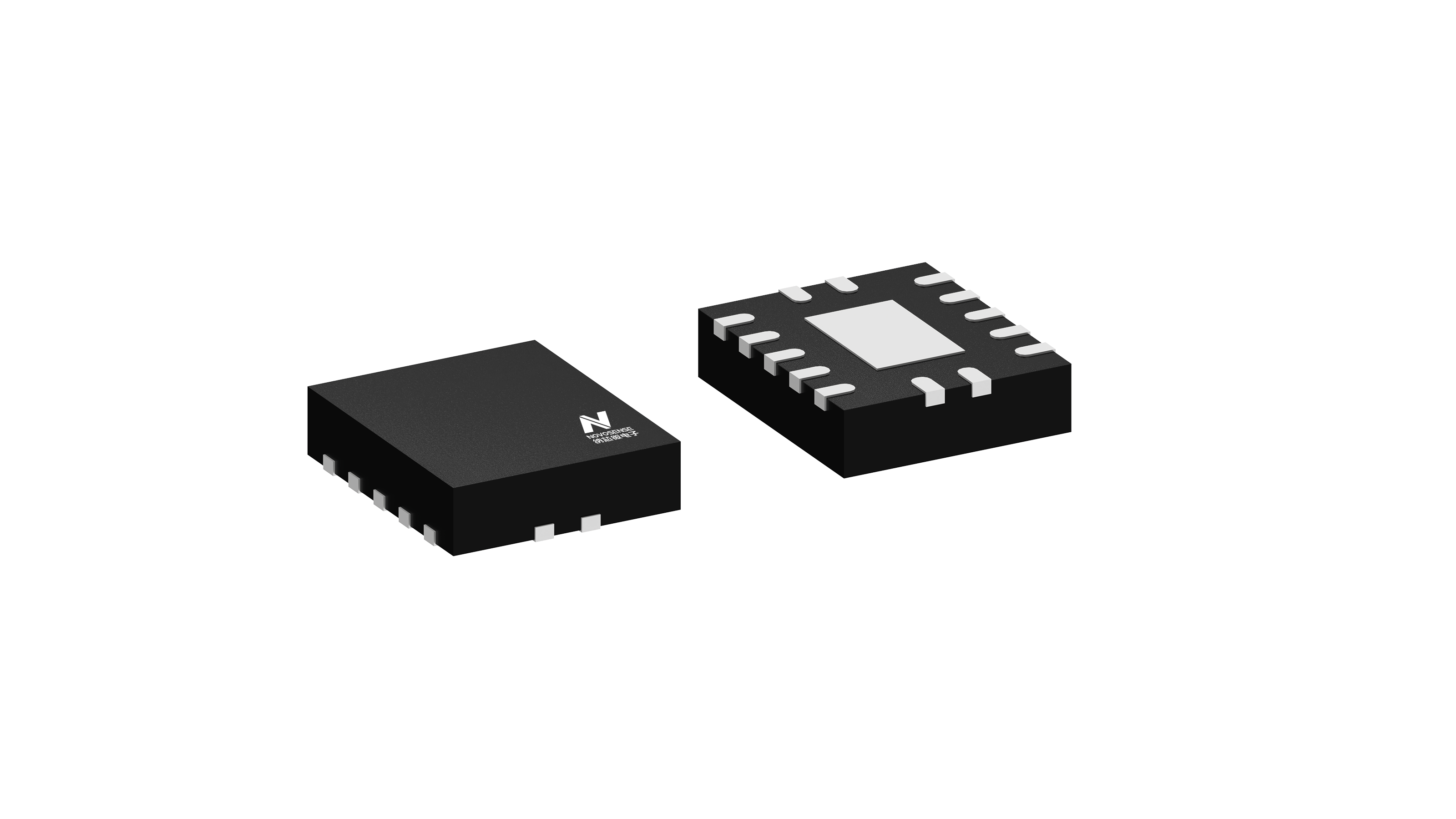

- 多种封装选项
应用场景
- 服务器
- 路由器（电信交换设备）
- 个人计算机、工业计算机、自动化设备
- 主处理器与外围模块之间的隔离器和电平转换器
NCAB0104-Q1 是一款用于推挽应用的 4 位无方向电压电平转换器。它包括两个电源引脚（VCCA 和 VCCB）、一个输出使能（OE）和两个 4 位 I/O 端口（An 和 Bn）。VCCA 引脚可接受 1.1 V 至 3.6 V 的任何电源电压，VCCB 引脚可接受 1.65 V 至 5.5 V 的任何电源电压，且 VCCA 不高于 VCCB。这使得该器件适用于任何电压节点（1.2V、1.8 V、2.5 V、3.3 V 和 5.0 V）之间的转换。A 和 B 端口（An 和 Bn）分别设计为跟踪 VCCA 和 VCCB。OE 引脚以 VCCA 为参考。将 OE 引脚设为低电平会使所有输出进入高阻抗状态。将 OE 引脚设为高电平将启用该器件。为确保在上电或掉电期间处于高阻抗状态，OE 引脚必须通过下拉电阻连接到 GND 引脚；电阻的最小值由驱动器的电流源能力决定。
