简介

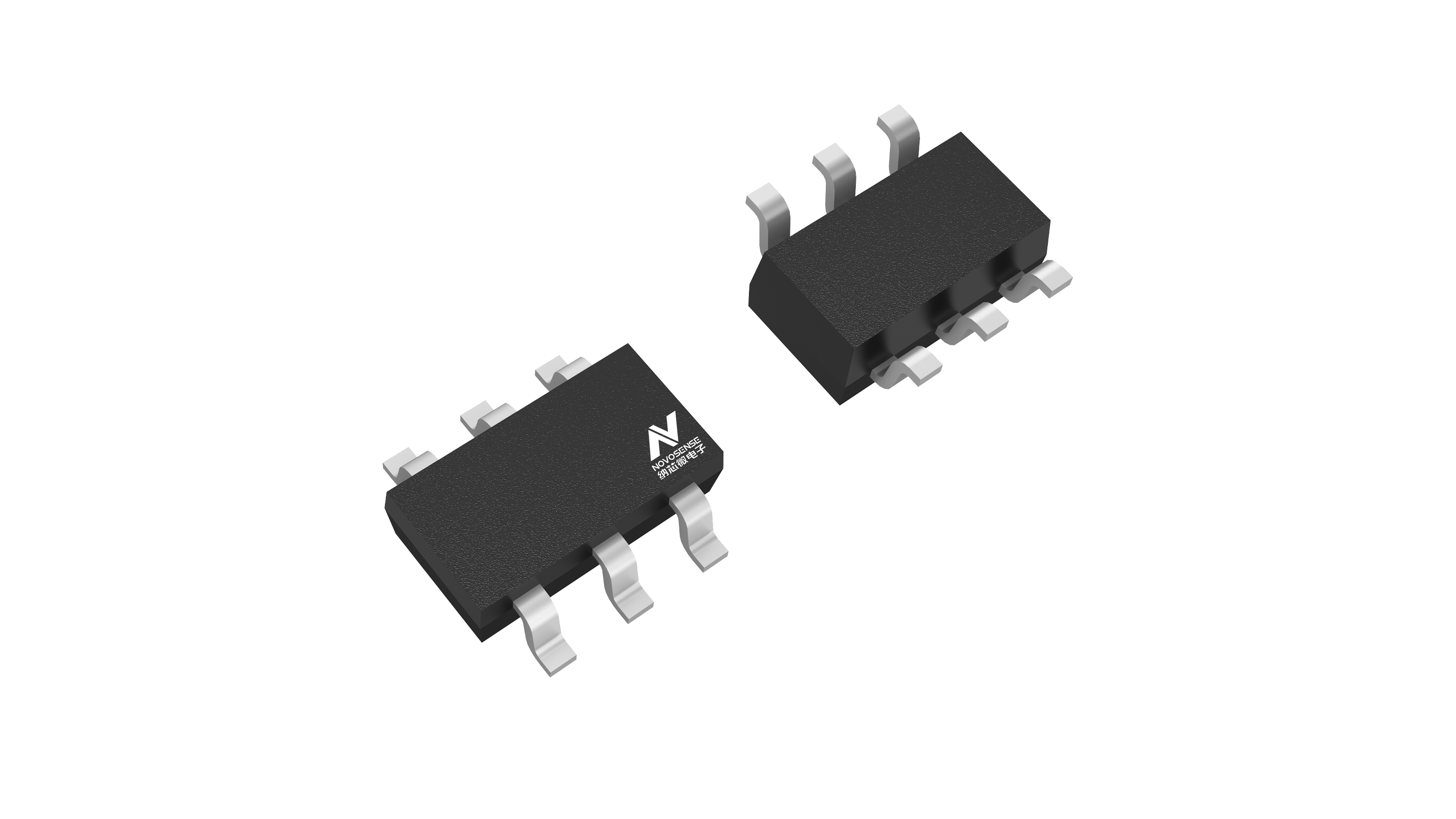

高精度、低功耗I2C接口数字温度传感器。NST5851是一款低功耗高精度数字温度传感器，是负温度系数（NTC）和正温度系数（PTC）热敏电阻的理想替代产品。该器件无需校准或外部组件信号调节即可提供典型值为±0.2的精度。NST5851温度传感器为高度线性化产品，无需复杂计算或查表即可得知温度。片上12位模数转换器（ADC）提供低至 0.0625℃的分辨率。NST5851兼容SMBus和I2C接口，允许一条总线上最多连接9个器件，支持SMBus报警功能。NST5851工作温度范围为-40℃至125℃，是各种通信、计算机、消费类产品、物联网、环境、工业和仪器应用中扩展温度测量的理想选择。NST5851采用行业标准的SOT23-6封装。
主要参数
| MSL |
MSL1 |
| Package |
SOT23-6 |
| Rating |
Industrial |
| Product Description |
Industrial standard packaged I2C/SMBus interface digital temperature sensors |
| Operating Temperature (℃) |
-40 ~125 |
| Supply Voltage(V) |
1.62~5.5 |
| Working Current |
27μA |
| Port Type |
I2C/SMBus |
| Max. Resolution |
0.0625℃ |
| Max. Precision |
±0.5°C |
| Typical Application |
Replacing server temperature monitoring, battery temperature monitoring, SSD temperature monitoring, and industrial board-level temperature monitoring |
产品说明与原始资料
产品特性
- 全温域内保持高精度:
- -20℃~ 85℃: ±0.2℃(典型值)
- -40℃~125℃: ±1℃(最大值)
- 最高分辨率0.0625℃，用户可选
- 支持9个器件地址
- 宽电源电压范围：1.62V至5.5V
- 工作电流: 27μA(典型值)
- 静态电流: 0.2μA (典型值)
- 数字接口: SMBus, I2C 兼容
应用场景
- 系统温度监测
- 计算机外设过热保护
- 笔记本电脑
- 物联网应用
- 通信设备
- 电源温度监控
- 恒温器控制
- 环境监测和供热通风与空气调节（HVAC）
NST5851是一款低功耗高精度数字温度传感器，是负温度系数（NTC）和正温度系数（PTC）热敏电阻的理想替代产品。该器件无需校准或外部组件信号调节即可提供典型值为±0.2的精度。NST5851温度传感器为高度线性化产品，无需复杂计算或查表即可得知温度。片上12位模数转换器（ADC）提供低至 0.0625℃的分辨率。NST5851兼容SMBus和I2C接口，允许一条总线上最多连接9个器件，支持SMBus报警功能。NST5851工作温度范围为-40℃至125℃，是各种通信、计算机、消费类产品、物联网、环境、工业和仪器应用中扩展温度测量的理想选择。NST5851采用行业标准的SOT23-6封装。
