简介
D-NTC®数字脉冲输出型温度传感器。NST1001是一款高精度双引脚数字输出型温度传感器。NST1001具有脉冲计数型数字输出以及在宽温度范围内高精度的特性可直接与MCU连接使用, 保障测量精度的同时降低开销。NST1001器件在-50℃至150℃的温度范围内支持±0.2℃的最大精度,同时具有极高的分辨率（0.0625℃）,无需借助系统校准或软硬件补偿。脉冲计数型数字接口设计用于直接连接GPIO或比较器输入,从而简化硬件实施。简单的双引脚架构，使得NST1001器件可轻松转换成双线温度探针。
主要参数
| MSL |
MSL1 |
| Package |

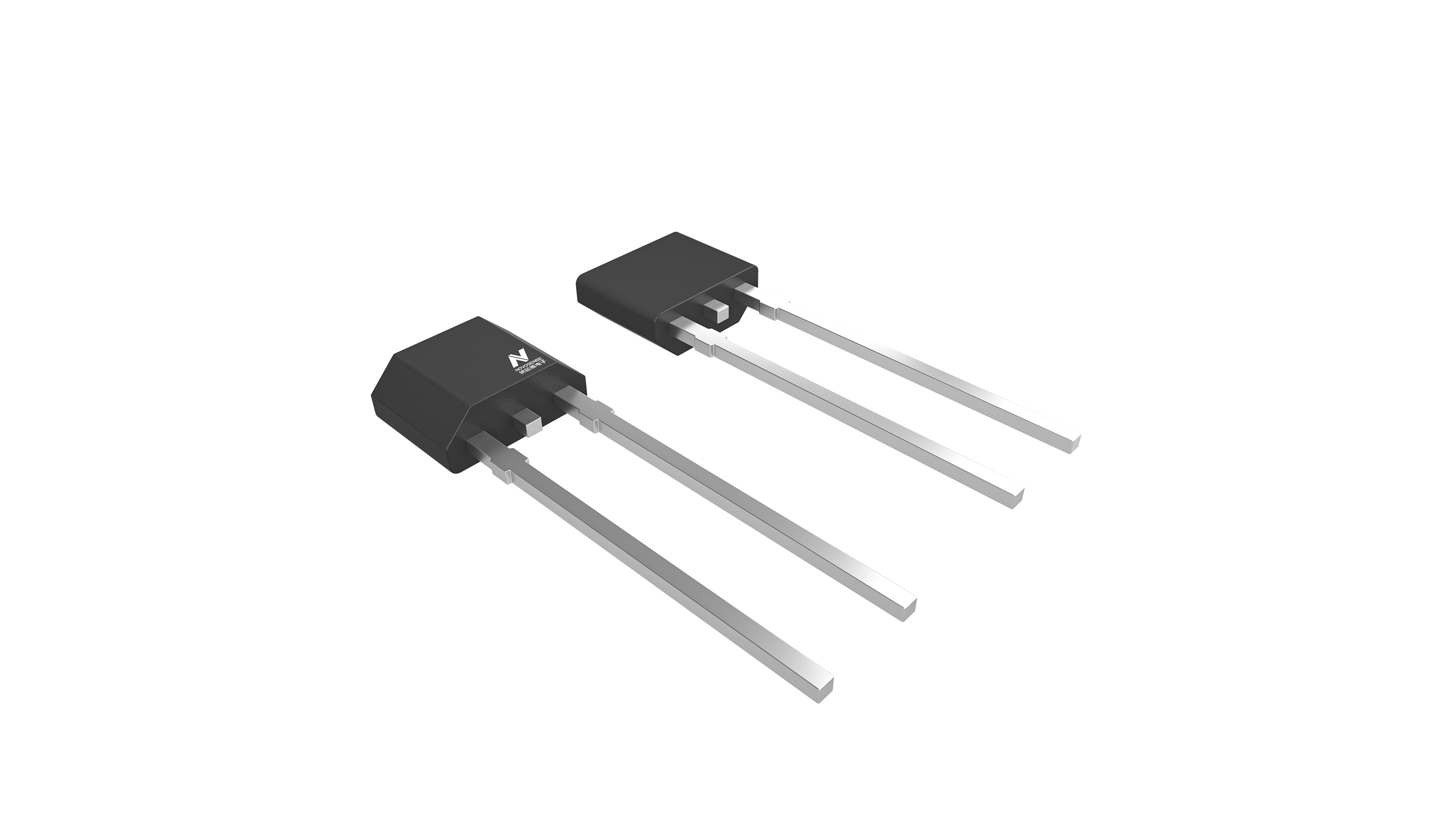

TO92S |
| Rating |
Industrial |
| Product Description |
High-precision dual-pin digital pulse output temperature sensor |
| Operating Temperature (℃) |
-50~150 |
| Supply Voltage(V) |
1.65~5.5 |
| Working Current |
30μA |
| Port Type |
Pulse count output |
| Max. Resolution |
0.0625°C |
| Max. Precision |
±0.2°C |
| Typical Application |
NTC replacement, Quick response probe, 2-wire temperature probe, Gas meter temperature compensation, Wearable and IoT temperature measurement |
产品说明与原始资料
产品特性
- 工作温度范围:–50°C 至150°C
- 全温域内保持高精度
- 25℃~45℃范围内精度: ±0.2℃ (典型值) @ NST1001
- 25℃~45℃范围内精度: ±0.2℃ (最大值) @ NST1001HA
- 20 ℃~85℃范围内精度: ±0.5℃ (最大值)
- 50℃~-20℃范围内精度: ±0.75℃ (最大值)
- 85℃~150℃范围内精度: ±0.75℃ (最大值)
- 高分辨率：0.0625℃（1 LSB）
- 快速温度响应：硅油τ63%0.21S（DFN2L）
- 单次温度转换时间：50mS
- 超低功耗：工作电流30µA，零待机功耗
- 电源电压范围：1.65V到5.5V
- 脉冲计数型数字输出，无需AD转换接口
- 支持双引脚简化温度测量方案
- DFN2L超小封装，与0603电阻尺寸相同
应用场景
- 电表
- 燃气表测温
- 智能马桶
- 数字温度探头 智能可穿戴设备体温检测工业物联网
- 电池温度检测
NST1001是一款高精度双引脚数字输出型温度传感器。NST1001具有脉冲计数型数字输出以及在宽温度范围内高精度的特性可直接与MCU连接使用, 保障测量精度的同时降低开销。NST1001器件在-50℃至150℃的温度范围内支持±0.2℃的最大精度,同时具有极高的分辨率（0.0625℃）,无需借助系统校准或软硬件补偿。脉冲计数型数字接口设计用于直接连接GPIO或比较器输入,从而简化硬件实施。简单的双引脚架构，使得NST1001器件可轻松转换成双线温度探针。
