简介
小尺寸高精度I2C接口远程和本地数字温度传感器。NST461是一款远程温度传感器监视器，内置本地温度传感器。其远程温度传感器连接的晶体管通常是低成本的NPN或PNP类型晶体管或衬底热晶体管及二极管，这些器件是微控制器、微处理器或FPGA必不可少的组成部分。片上12bit的模数转换可以为本地和远程温度传感器提供高达0.0625℃的分辨率。NST461可兼容 I2C 和 SMBus的接口，最多支持9个设备的可编程引脚地址，并具有可编程警报和SMBus重置功能。NST461包括了串联电阻消除、可编程非理想因子（η因子）、可编程的偏移量、可编程的温度限值、可编程数字滤波器、二极管故障检测和温度报警等功能，提高了输出精度与抗噪性，为热监测提供了可靠的解决方案。NST461的工作电压范围为2.1 V至3.6 V，温度范围为-40℃至125℃，是通信、计算、仪表和工业等众多应用中多位置、高精度温度测量的
主要参数
| MSL |
MSL1 |
| Package |

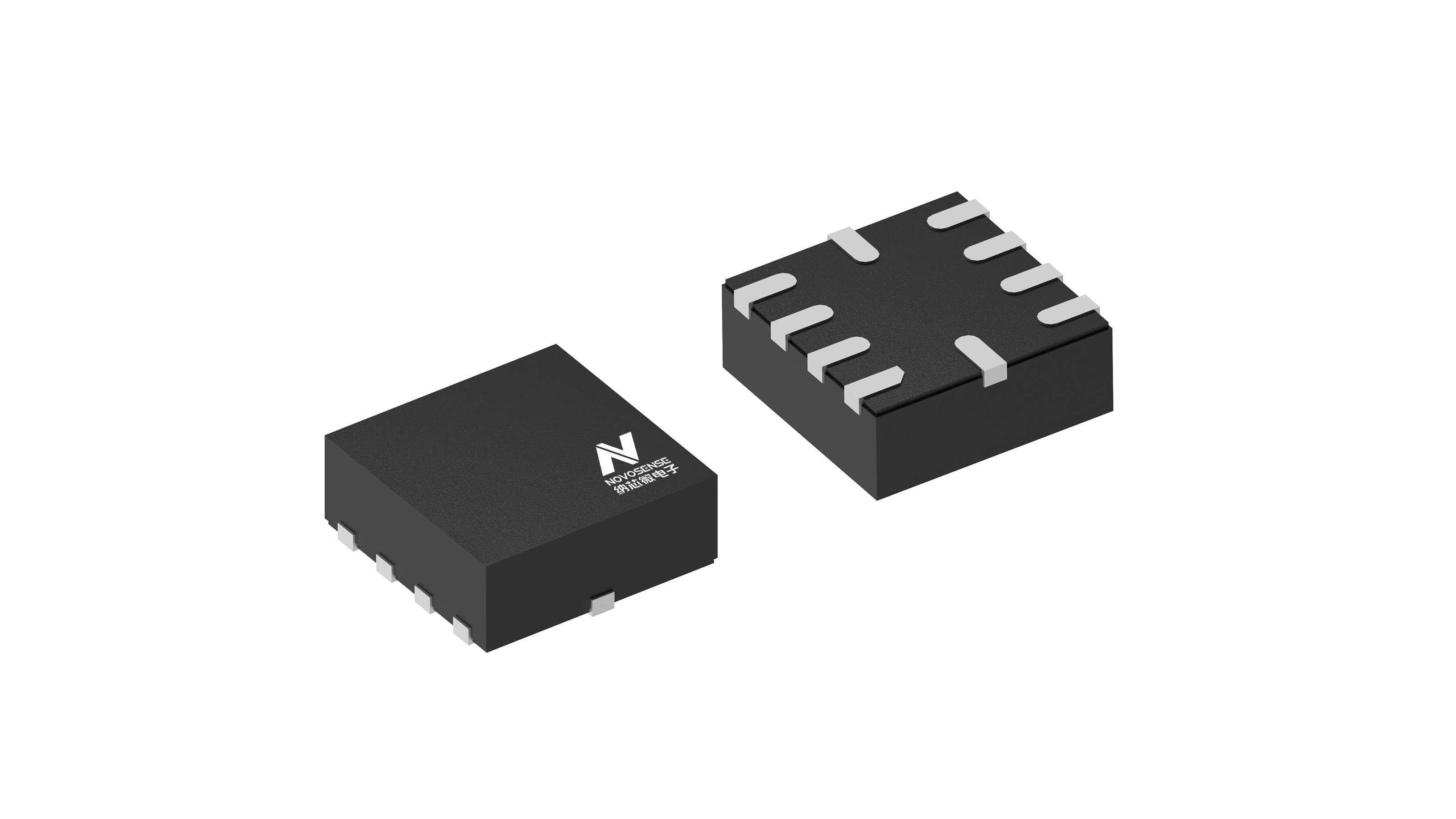

WQFN10 |
| Rating |
Industrial |
| Product Description |
Small-size high-precision I2C/SMBus remote and local digital temperature sensor |
| Operating Temperature (℃) |
-40 ~125 |
| Supply Voltage(V) |
2.1~3.6 |
| Working Current |
37μA |
| Port Type |
I2C/SMBus |
| Max. Resolution |
0.0625℃ |
| Max. Precision |
±0.5°C |
| Typical Application |
X461/451 substitution, X4x1 compatibility, Laptop, Desktop, Solid-state drive, Server, Telecommunication, Industrial Internet of Things |
产品说明与原始资料
产品特性
- 远程温度监测器：±1.6℃最大精度
- 本地温度监测器：±1.5℃最大精度
- 分辨率：12位，解析度：0.0625℃
- 电源和逻辑电压范围：2.1 V至3.6 V
- 37-µA工作电流（1 SPS）
- 4-µA关断电流
- 串联电阻误差消除
- η-因子和偏移校正
- 可编程数字滤波器
- 二极管故障检测
- SMBus和I2C串行接口
- 兼容可编程引脚地址
应用场景
- 处理器和 FPGA 温度监视
- 通信设备
- 服务器和个人计算机
- 测试与测量设备
- LED照明和投影仪热控制
- 工业控制器
- 存储设备
NST461是一款远程温度传感器监视器，内置本地温度传感器。其远程温度传感器连接的晶体管通常是低成本的NPN或PNP类型晶体管或衬底热晶体管及二极管，这些器件是微控制器、微处理器或FPGA必不可少的组成部分。片上12bit的模数转换可以为本地和远程温度传感器提供高达0.0625℃的分辨率。NST461可兼容 I2C 和 SMBus的接口，最多支持9个设备的可编程引脚地址，并具有可编程警报和SMBus重置功能。NST461包括了串联电阻消除、可编程非理想因子（η因子）、可编程的偏移量、可编程的温度限值、可编程数字滤波器、二极管故障检测和温度报警等功能，提高了输出精度与抗噪性，为热监测提供了可靠的解决方案。NST461的工作电压范围为2.1 V至3.6 V，温度范围为-40℃至125℃，是通信、计算、仪表和工业等众多应用中多位置、高精度温度测量的理想选择。
