简介
工业标准封装的数字接口高精度远程和本地温度传感器。NST1413是具有内置本地温度传感器的远程温度传感器监视器。其远程温度传感器连接的晶体管通常是低成本的NPN或PNP类型晶体管或二极管，这些器件是微控制器、微处理器或FPGA必不可少的组成部分。对于本地和远程温度传感器，片上11bit的模数转换提供高达0.125℃的分辨率。NST141x两线串行接口可兼容I2C和 SMBus™的接口，多达六个不同的引脚可编程地址。此外NST141x集成了串联电阻消除、可编程非理想因子（η因子）、可编程的偏移量、可编程温度的限值、可编程数字滤波器、二极管故障检测和温度报警等个性化功能，提高了精度和抗噪性，实现了可靠的热监测解决方案。NST141x的工作电压范围为3 V至3.6 V，温度范围为-40℃至125℃，是通信、计算、仪表和工业等众多应用中多位置、高精度温度测量的理想选择。其中NST1413支持一路本
主要参数
| MSL |
MSL2 |
| Package |

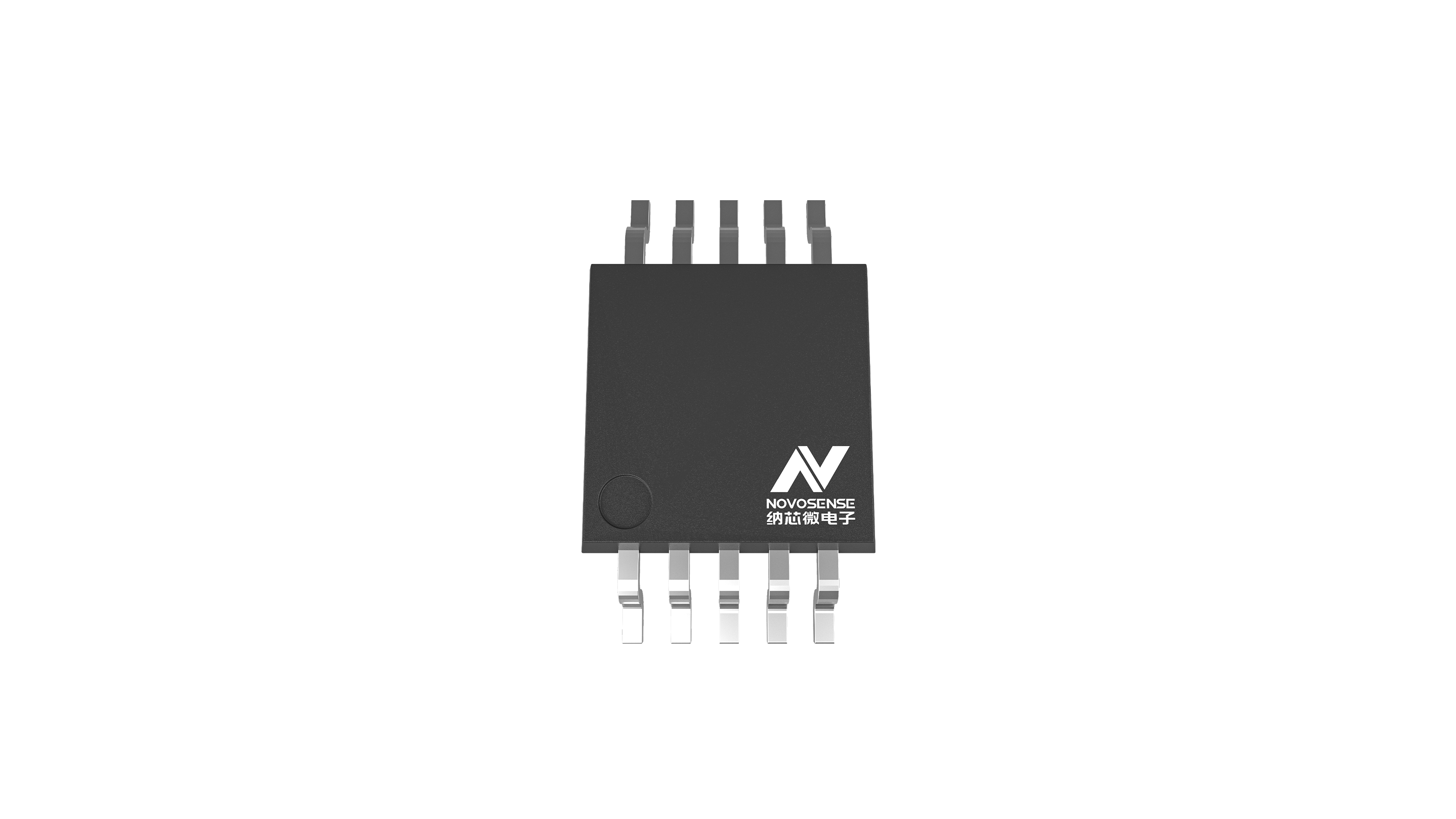

MSOP10 |
| Rating |
Industrial |
| Product Description |
High-precision I2C/SMBus remote and local temperature sensors |
| Operating Temperature (℃) |
-40 ~125 |
| Supply Voltage(V) |
3~3.6 |
| Working Current |
37μA |
| Port Type |
I2C/SMBus |
| Max. Resolution |
0.125℃ |
| Max. Precision |
±0.5°C |
| Typical Application |
EMC1413 substitution, Laptop, Desktop, Solid-state drive, Server, Telecommunication, Industrial Internet of Things |
产品说明与原始资料
产品特性
- 远程温度检测器：
- ±1℃最大精度（-10℃
- 分辨率：11位，解析度：0.125℃
- 支持高达1nF的二极管滤波电容器
- 本地温度监测器：
- ±1℃最大精度（-10℃
- 分辨率：11位，解析度：0.125℃
- 自动远程二极管类型识别及优化设置
- 串联电阻消除
- 可编程温度阈值报警
- I2C/SMBus数字输出
应用场景
- 处理器和 FPGA 温度监视
- 通信设备
- 服务器和个人计算机
- 测试与测量设备
- LED照明和投影仪热控制
- 工业控制器
- 存储设备
NST1413是具有内置本地温度传感器的远程温度传感器监视器。其远程温度传感器连接的晶体管通常是低成本的NPN或PNP类型晶体管或二极管，这些器件是微控制器、微处理器或FPGA必不可少的组成部分。对于本地和远程温度传感器，片上11bit的模数转换提供高达0.125℃的分辨率。NST141x两线串行接口可兼容I2C和 SMBus™的接口，多达六个不同的引脚可编程地址。此外NST141x集成了串联电阻消除、可编程非理想因子（η因子）、可编程的偏移量、可编程温度的限值、可编程数字滤波器、二极管故障检测和温度报警等个性化功能，提高了精度和抗噪性，实现了可靠的热监测解决方案。NST141x的工作电压范围为3 V至3.6 V，温度范围为-40℃至125℃，是通信、计算、仪表和工业等众多应用中多位置、高精度温度测量的理想选择。其中NST1413支持一路本地和两路远程的温度监测。
