简介

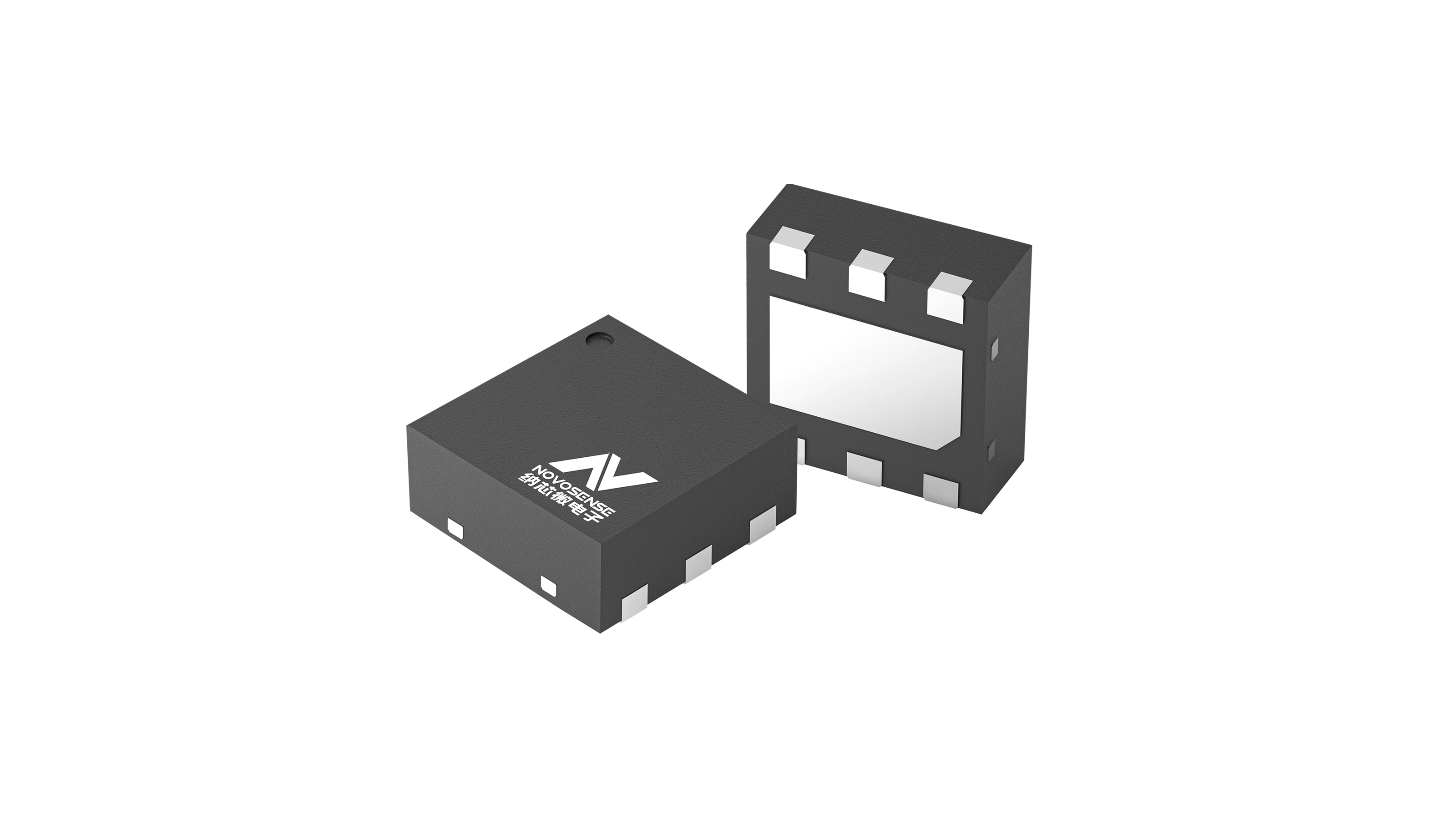

小尺寸高精度I2C/SMBus接口数字温度传感器。NST117是一款低功耗高精度数字温度传感器，是负温度系数（NTC）和正温度系数（PTC）热敏电阻的理想替代产品。该器件无需校准或外部组件信号调节即可提供典型值为±0.2℃的精度。NST117温度传感器为高度线性化产品，无需复杂计算或查表即可得知温度。片上12位模数转换器（ADC）提供高达 0.0625℃的分辨率。NST117兼容SMBus和I2C接口，允许一条总线上最多连接3个器件，支持SMBus报警功能。NST117温度工作范围为-55℃至125℃，是各种通信、计算机、消费类产品、物联网、环境、工业和仪器应用中温度测量的理想选择。NST117采用行业标准的DFN-6封装。
主要参数
| MSL |
MSL3 |
| Package |
DFN6 |
| Rating |
Industrial |
| Product Description |
Small-size high-precision digital temperature sensor with I2C/SMBus interface |
| Operating Temperature (℃) |
-55 ~125 |
| Supply Voltage(V) |
1.62~5.5 |
| Working Current |
30uA |
| Port Type |
I2C/SMBus |
| Max. Resolution |
0.0625℃ |
| Max. Precision |
±0.2℃ |
| Typical Application |
x117 series substitution, Wearable temperature monitoring, Medical thermometer, Battery temperature measurement, Industrial Internet of Things, Environmental monitoring |
产品说明与原始资料
产品特性
- -55℃~125℃宽温区内高精度
- 全温域内保持高精度:
- 30℃~ 45℃: ±0.2℃(典型值)
- -20℃~ 85℃: ±0.5℃(典型值)
- -55℃~125℃：±2℃(最大值)
- 最大分辨率0.0625℃，用户可选
- 支持3个器件地址
- 宽电源电压范围：1.62V至5.5V
- 工作电流: 30μA(典型值)
- 静态电流: 0.1μA (典型值)
- 数字接口: SMBus, I2C 兼容
应用场景
- 智能穿戴
- 医疗体温计
- 工业自动化
- 电源测温
- 服务器
- 通信设备
- 硬盘
- 笔记本电脑
- 电子温控器
NST117是一款低功耗高精度数字温度传感器，是负温度系数（NTC）和正温度系数（PTC）热敏电阻的理想替代产品。该器件无需校准或外部组件信号调节即可提供典型值为±0.2℃的精度。NST117温度传感器为高度线性化产品，无需复杂计算或查表即可得知温度。片上12位模数转换器（ADC）提供高达 0.0625℃的分辨率。NST117兼容SMBus和I2C接口，允许一条总线上最多连接3个器件，支持SMBus报警功能。NST117温度工作范围为-55℃至125℃，是各种通信、计算机、消费类产品、物联网、环境、工业和仪器应用中温度测量的理想选择。NST117采用行业标准的DFN-6封装。
