简介

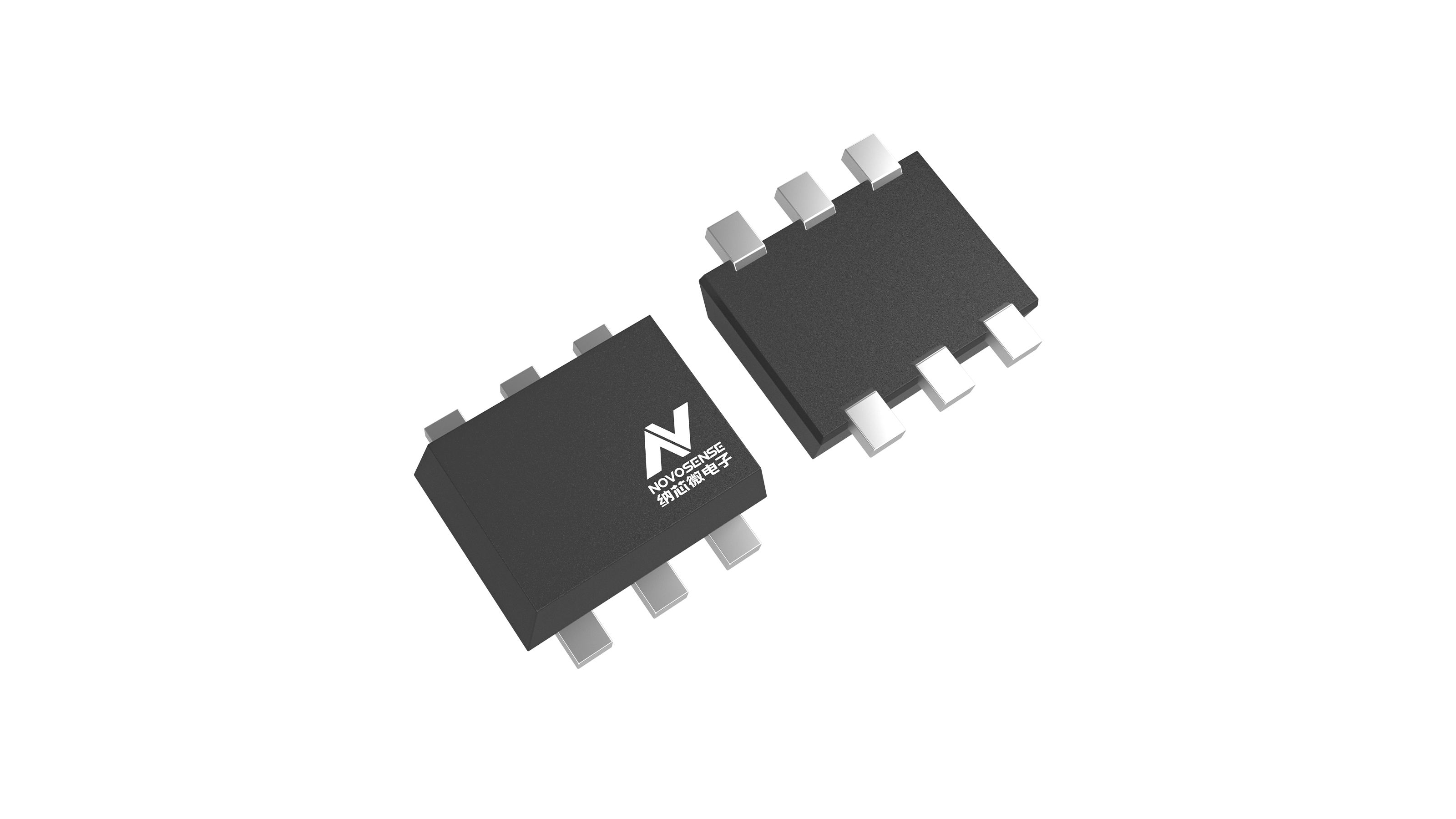

SOT563超小封装高精度低功耗I2C接口数字温度传感器。NST112是一款低功耗高精度数字温度传感器。适用于负温度系数和正温度系数热敏电阻的替换。NST112具有可兼容I2C和SMBus的接口，具有可编程报警和SMBus重置功能，在单路总线上最多可支持4个器件。且无需校准即可在 -20℃到85℃的范围内实现高达±0.5℃的精度。NST112温度传感器是高线性度的，不需要重新组合计算或查表以导出温度。NST112具有12bit的模数转换提供高达0.0625℃解析度。NST112温度传感器可以正常工作在-40℃到125℃的温度范围内，这使其适合在通信、计算机、消费类产品、环境、工业和仪表工作中运行。NST112是一款极低功耗传感器，可用于物联网测温应用。NST112提供SOT563和DSBGA(4)两种封装，其中DSBGA(4)可实现体温范围内高达±0.1℃的输出精度。
主要参数
| MSL |
MSL3 |
| Package |
SOT563 |
| Rating |
Industrial |
| Product Description |
High-accuracy and low-power digital temperature sensor with a I2C/SMBus port |
| Operating Temperature (℃) |
-40~125 |
| Supply Voltage(V) |
1.71~3.6 |
| Working Current |
6.5μA |
| Port Type |
I2C/SMBus |
| Max. Resolution |
0.0625℃ |
| Max. Precision |
±0.5℃ |
| Typical Application |
1X2 series substitution， Board level temperature measurement, Server temperature measurement, Battery temperature measurement, SSD temperature measurement, IoT temperature monitoring, etc. |
产品说明与原始资料
产品特性
- 工作温度范围：–40°C 至125°C
- -40℃~125℃宽温区内高精度：
- 25 °C ~ 45 °C: ± 0.1℃ (典型值)@DSBGA
- -20 °C ~ 60°C: ± 0.5℃ (最大值)@DSBGA
- -20℃~85℃：±0.5℃（典型值）
- -40℃~-20℃：±1℃（最大值）
- 85℃~125℃：±1℃（最大值）
- I2C/ SMBus兼容型接口
- 分辨率：12位，解析度：0.0625℃@SOT563
- 支持分辨率14位，解析度：0.015625℃@DSBGA（4）
- 过温报警值预设
- 超低静态功耗
- 2.9μA@1Hz
- 6.5μA@4Hz
- 供电电压范围: 1.71 V ~3.6 V（SOT563 封装形式）
- 数字输出
应用场景
- 便携式和电池供电类应用
- 电力系统监控器
- 通信基础设施
- 通用系统热管理
- 工业物联网
- 计算机外围热保护
- 笔记本电脑
- 固态硬盘SSD等存储设备
NST112是一款低功耗高精度数字温度传感器。适用于负温度系数和正温度系数热敏电阻的替换。NST112具有可兼容I2C和SMBus的接口，具有可编程报警和SMBus重置功能，在单路总线上最多可支持4个器件。且无需校准即可在 -20℃到85℃的范围内实现高达±0.5℃的精度。NST112温度传感器是高线性度的，不需要重新组合计算或查表以导出温度。NST112具有12bit的模数转换提供高达0.0625℃解析度。NST112温度传感器可以正常工作在-40℃到125℃的温度范围内，这使其适合在通信、计算机、消费类产品、环境、工业和仪表工作中运行。NST112是一款极低功耗传感器，可用于物联网测温应用。NST112提供SOT563和DSBGA(4)两种封装，其中DSBGA(4)可实现体温范围内高达±0.1℃的输出精度。
