简介

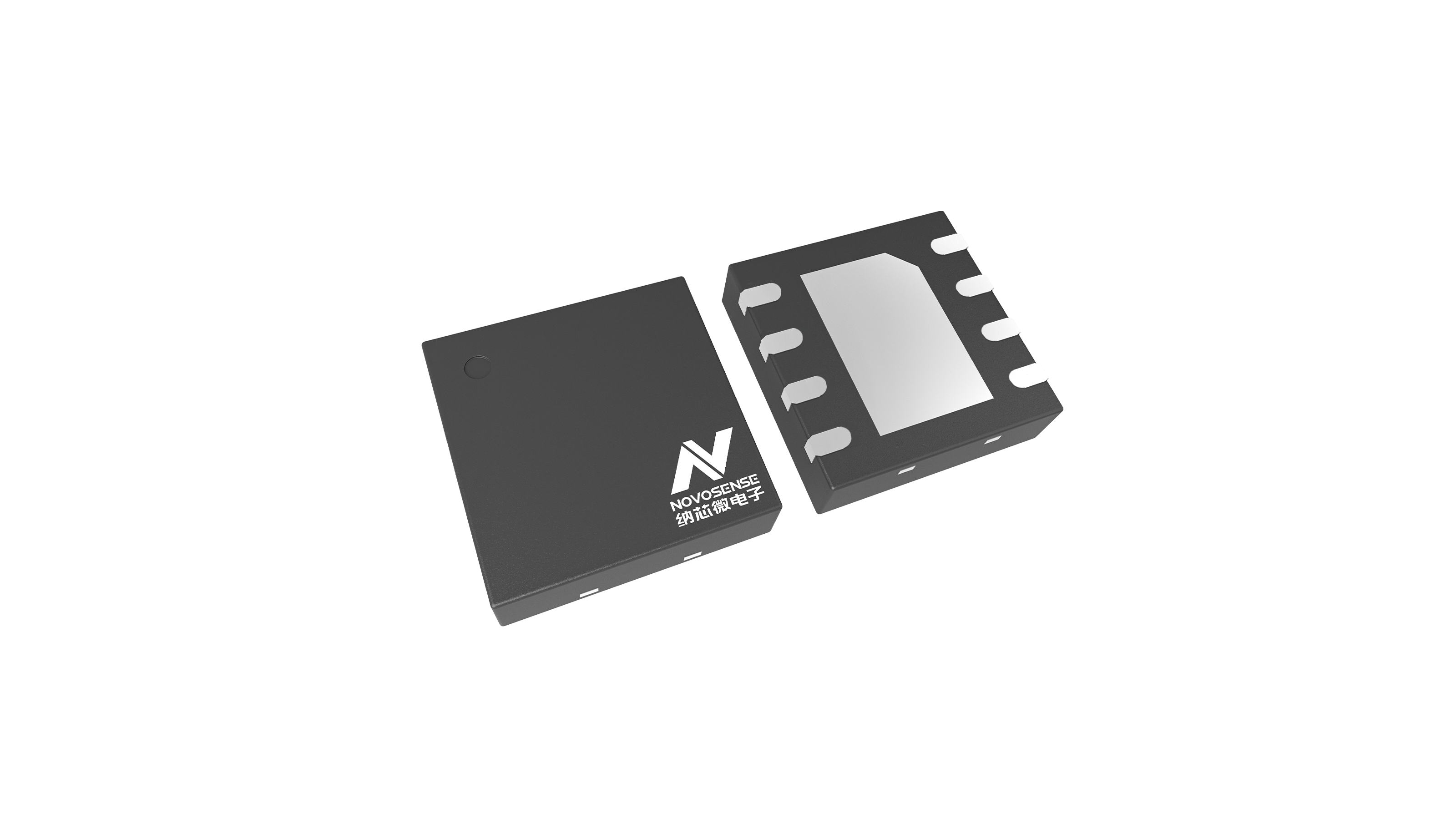

小尺寸高精度数字温度传感器。NST1075是一款低功耗高精度数字温度传感器，是负温度系数（NTC）和正温度系数（PTC）热敏电阻的理想替代产品。该器件无需校准或外部组件信号调节即可提供典型值为±0.5℃的精度。NST1075温度传感器为高度线性化产品，无需复杂计算或查表即可得知温度。片上12位模数转换器（ADC）提供低至 0.0625℃的分辨率。NST1075兼容SMBus和I2C接口，允许一条总线上最多连接27个器件，支持SMBus报警功能。NST1075温度工作范围为-55℃至125℃，是各种通信、计算机、消费类产品、物联网、环境、工业和仪器应用中扩展温度测量的理想选择。NST1075采用行业标准的WSON8封装。
主要参数
| MSL |
MSL1 |
| Package |
WSON8 |
| Rating |
Industrial |
| Product Description |
Small-size high-precision digital temperature sensor |
| Operating Temperature (℃) |
-55~125 |
| Supply Voltage(V) |
1.62~5.5 |
| Working Current |
30μA |
| Port Type |
I2C/SMBus |
| Max. Resolution |
0.0625℃ |
| Max. Precision |
±0.5℃ |
| Typical Application |
TMP75 replacement, Server temperature measurement, Routers, Communication base stations, Board-level temperature measurement |
产品说明与原始资料
产品特性
- 全温域内保持高精度：
- 20℃~ 85℃: ±0.5℃(典型值)
- 20℃~85℃: ±1℃(最大值)
- 85℃~125℃: ±1.5℃(最大值)
- 最高分辨率0.0625℃，用户可选
- 支持27个器件地址
- 宽电源电压范围：1.62V至5.5V
- 工作电流: 30μA(典型值)
- 关断电流：0.2μA（典型值）
- 数字接口: SMBus, I2C 兼容
应用场景
- 系统温度监测
- 计算机外设过热保护
- 服务器
- 物联网应用
- 通信设备
- 电源温度监控
- 恒温器控制
- 环境监测和供热通风与空气调节（HVAC）
NST1075是一款低功耗高精度数字温度传感器，是负温度系数（NTC）和正温度系数（PTC）热敏电阻的理想替代产品。该器件无需校准或外部组件信号调节即可提供典型值为±0.5℃的精度。NST1075温度传感器为高度线性化产品，无需复杂计算或查表即可得知温度。片上12位模数转换器（ADC）提供低至 0.0625℃的分辨率。NST1075兼容SMBus和I2C接口，允许一条总线上最多连接27个器件，支持SMBus报警功能。NST1075温度工作范围为-55℃至125℃，是各种通信、计算机、消费类产品、物联网、环境、工业和仪器应用中扩展温度测量的理想选择。NST1075采用行业标准的WSON8封装。
