简介
汽车级 40V 3.5A/4A 高效同步Buck。NSR114xx 系列是一款面向汽车应用的高性能同步降压 DC-DC 转换器，集成高低侧 MOSFET，单路输出电流高达 3.5A/4A，支持 3.2V ~ 40V 宽输入电压范围。器件具备快速掉电恢复功能，可有效消除输出过冲，满足汽车电子对稳定性和可靠性的严苛要求。
NSR114xx 系列专为 EMI 最小化设计，支持 200kHz ~ 2.2MHz 可调或外部同步开关频率，帮助避开敏感频段，提升电磁兼容性能。器件还集成软启动、功率良好指示和多重保护机制，为车载信息娱乐、车身电子与照明等应用提供高效、稳定的电源解决方案。
主要参数
| MSL |
MSL2 |
| Package |

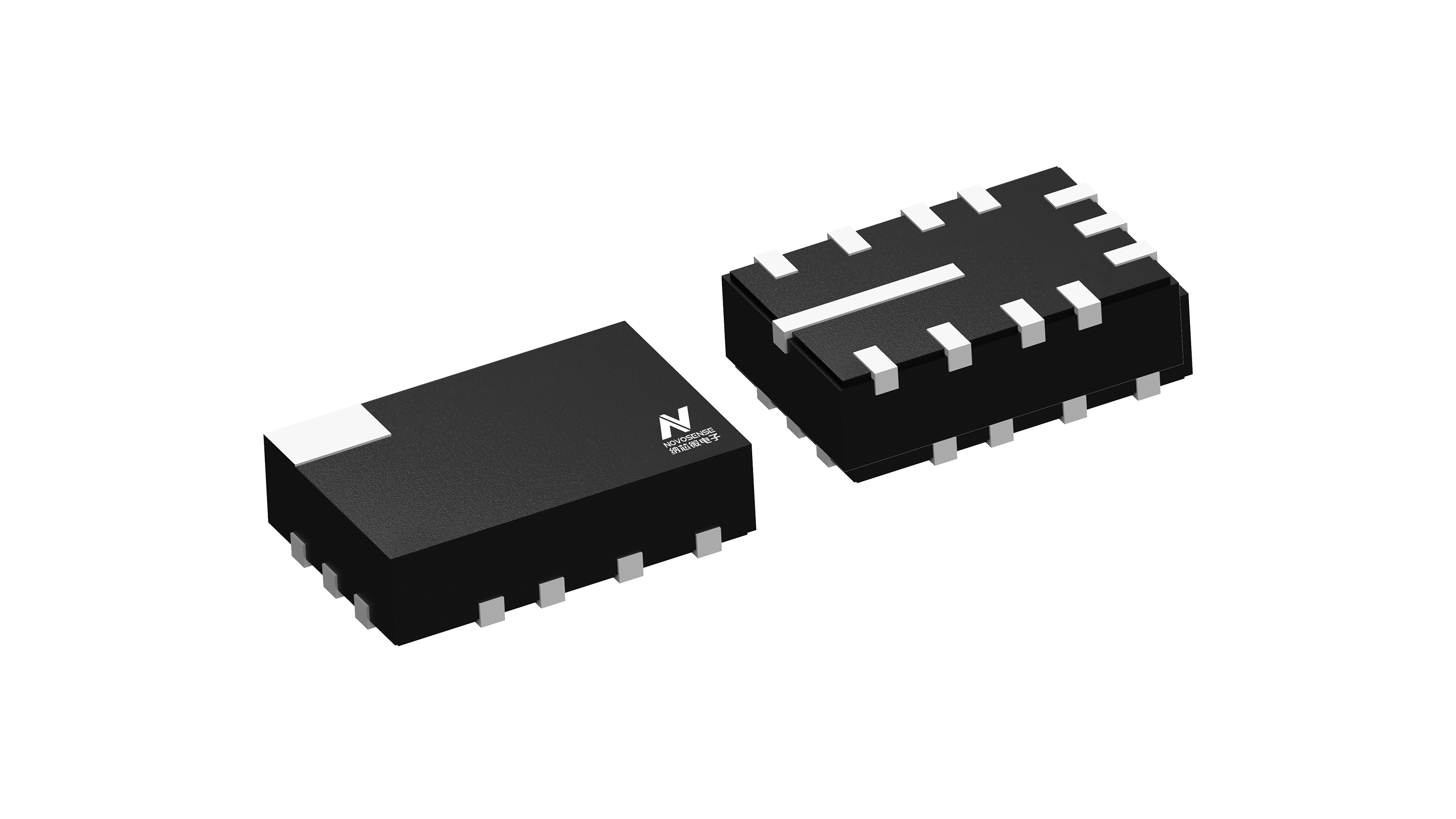

QFN12 |
| Rating |
Automotive |
| Ambient Temperature |
-40°C~125°C |
| Minimum Input Voltage |
3.2V |
| Maximum Input Voltage |
40V |
| Maximum Output Current |
3.5A |
| Output Voltage |
Adjustable output |
| Switching frequency min. |
400kHz |
| Switching frequency max. |
400kHz |
| Iq Typ. |
12μA |
| Control Mode |
PFM |
| Spread Spectrum |
No |
| Feature |
AEC-Q100 Qualified Grade 1: -40°C to 125°C, TA/6.3A Typical Peak Switching Current Limit/Integrated 59mΩ HS and 29mΩ LS Power MOSFETs/±1.5% Feedback Voltage Accuracy/External Bias Option for Improved Efficiency/Internal Loop Compensation/Parallel Input Path Minimizes Parasitic Inductance/Internal Soft-start/Optional Power-good Function/Cycle-by-cycle Current Limit |
| Application |
Automotive Infotainment，
Automotive Body Electronics & Lighting，
Building Automation，
Factory Automation & Control，
Telecom Infrastructure |
产品说明与原始资料
产品特性
- 符合 AEC-Q100 Grade 1 车规认证
- 宽输入电压范围：3.2V ~ 40V
- 输出电流高达 3.5A/4A
- 超低静态功耗：典型静态工作电流仅 12µA，关断电流仅 160nA
- 可调开关频率：200kHz ~ 2.2MHz，支持外部时钟同步
- 集成高低侧 MOSFET（59mΩ HS-FET / 29mΩ LS-FET），优化效率与散热
- 集成可选的展频功能，提升 EMI 性能，满足 CISPR25 Class 5 标准
- 内置软启动与功率良好指示
- 多重保护机制：逐周期限流、短路、过压、过温保护
应用场景
NSR114xx 系列是一款面向汽车应用的高性能同步降压 DC-DC 转换器，集成高低侧 MOSFET，单路输出电流高达 3.5A/4A，支持 3.2V ~ 40V 宽输入电压范围。器件具备快速掉电恢复功能，可有效消除输出过冲，满足汽车电子对稳定性和可靠性的严苛要求。
NSR114xx 系列专为 EMI 最小化设计，支持 200kHz ~ 2.2MHz 可调或外部同步开关频率，帮助避开敏感频段，提升电磁兼容性能。器件还集成软启动、功率良好指示和多重保护机制，为车载信息娱乐、车身电子与照明等应用提供高效、稳定的电源解决方案。
