工业级 40V 2A/2.5A/3.5A 高效异步Buck。NSR104xx 是异步降压转换器，具有 4V 至 40V 的宽输入电压范围、2A/2.5A/3.5A 的连续输出电流，专为各种降压应用而设计。该系列高压转换器集成了 150mΩ 高侧功率 MOSFET。 NSR104xx采用峰值电流模式 （PCM） 控制,对于NSR1042/30,该转换器具有内置补偿功能，不需要额外的补偿配置,对于NSR104x1转换器具有外部可选环路补偿。 NSR104xx可在 –40 °C 至 125 °C 的环境温度下运行，并提供 HSOP8, HMSOP10和 DFN10 封装，满足不同的设计要求。
| MSL | MSL2 |
|---|---|

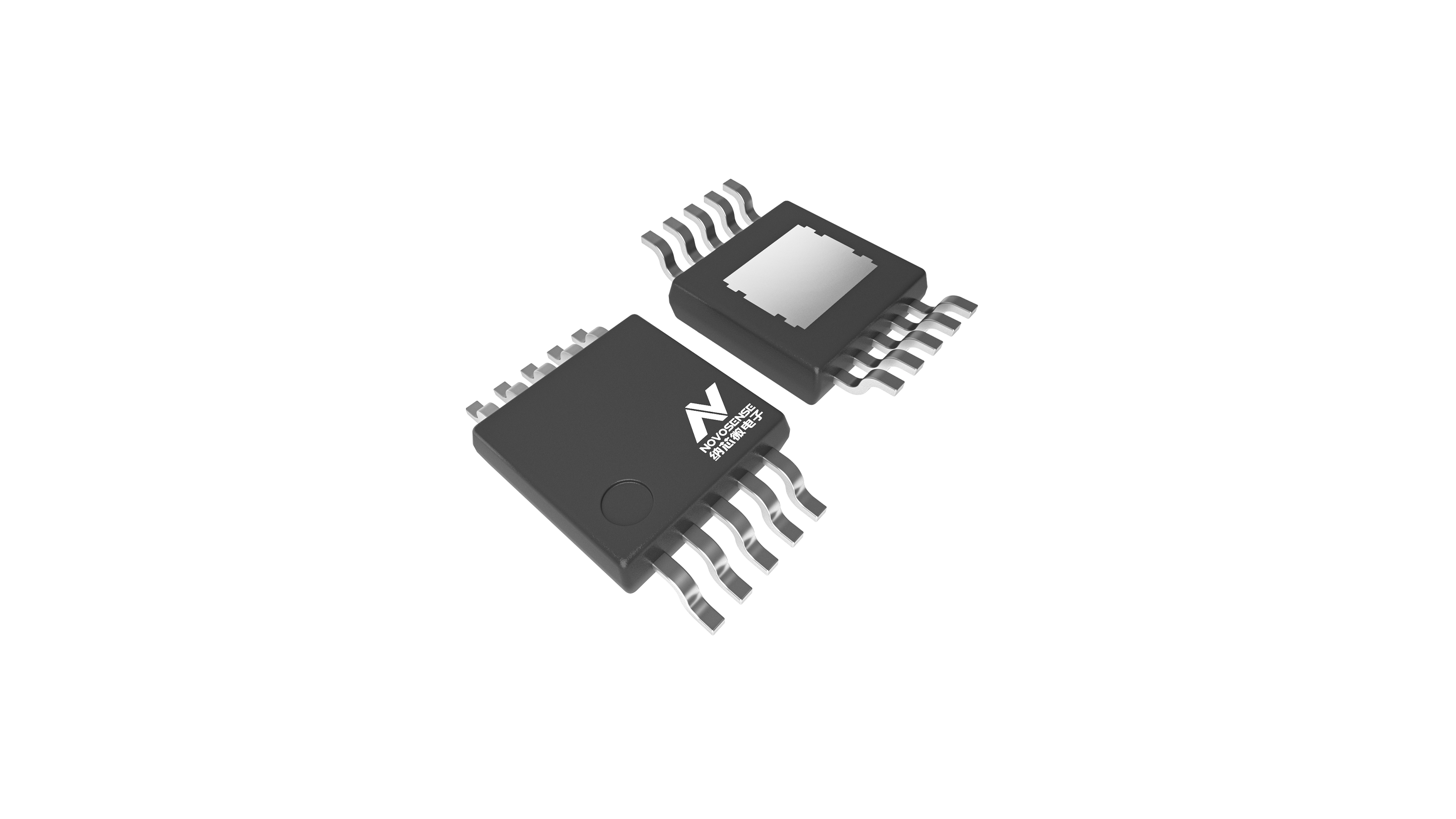

| Package | HMSOP10 |
| Rating | Industrial |
| Ambient Temperature | -40°C~125°C |
| Minimum Input Voltage | 4V |
| Maximum Input Voltage | 40V |
| Maximum Output Current | 2.5A |
| Output Voltage | Adjustable output |
| Switching frequency min. | 100kHz |
| Switching frequency max. | 2500kHz |
| Iq Typ. | 100μA |
| Control Mode | PCM |
| Spread Spectrum | No |
| Feature | RoHS-compliant package/Integrated 150 mΩ High-Side Power MOSFET/Peak Current Mode Control/±2 % Feedback Reference Voltage/1 μA Shutdown supply current/External Loop Compensation/Full-feature Protection/Spread Spectrum for Reduced EMI |
| Application | Industrial power supplies， Communication power system， Moto Drives, Inverters |
NSR104xx 是异步降压转换器，具有 4V 至 40V 的宽输入电压范围、2A/2.5A/3.5A 的连续输出电流，专为各种降压应用而设计。该系列高压转换器集成了 150mΩ 高侧功率 MOSFET。 NSR104xx采用峰值电流模式 （PCM） 控制,对于NSR1042/30,该转换器具有内置补偿功能，不需要额外的补偿配置,对于NSR104x1转换器具有外部可选环路补偿。 NSR104xx可在 –40 °C 至 125 °C 的环境温度下运行，并提供 HSOP8, HMSOP10和 DFN10 封装，满足不同的设计要求。
