NSI1611S50-Q1SWVR

隔离式电流/电压采样放大器 · 纳芯微电子

量产 目录资料 供货请咨询
申请样品

NSI1611S50-Q1SWVR

简介

高可靠性增强型隔离放大器。NSI1611S50-Q1 是一款高性能隔离放大器,其输出与输入基于 NOVOSENSE 电容隔离技术实现分离,这为放大器提供了出色的抗磁干扰能力。该器件接受 0.01-4V 的单端电压输入,并提供单端输出,有助于减少外部差分转单端放大器。低失调和增益漂移确保了在整个温度范围内的精度。NSI1611S50-Q1 具有高输入阻抗,使其成为使用大型电阻分压器或连接任何高阻抗电压信号源到输入的应用的理想选择。高共模瞬态抗扰度确保即使在存在大功率开关(例如电机控制应用中)的情况下,该器件也能提供准确可靠的测量。

主要参数

MSL MSL3
Package SOW8
Rating Automotive
Type Voltage Sensing Amplifier
VDD1 (Max) (V) 5.5
VDD2 (Max) (V) 5.5
FSR 0~4V
Bandwidth (typ) (kHz) 330
VIORM (Vpeak) 1500
Isolation Voltage (kV) 5.7
Input Offset Error (Max) ±1.5mV
Input Offset Voltage Error Temperature Drift (Max) (μV/°C) ±40
Gain 0.2*REFIN
Gain Error (Max) (%) ±0.25
Gain Error Drift (Max) (ppm/°C) ±45
Nonlinearity (Max) (%) ±0.04
Nonlinearity Drift (typ) (ppm/°C) ±1
CMTI (kV/μs) 150
Propagation Delay (Max) (μs) 1.9
Output Type Single-Ended
Temperature Range (°C) -40~125
产品说明与原始资料

产品特性

  • 最高 5700Vrms 绝缘电压
  • 0.01~4V 线性输入电压范围
  • 具有可调增益的单端输出:
  • 增益 = 0.2* VREFIN
  • 为获得最佳精度,建议 VREFIN = 5.0V
  • 低失调误差和漂移:±1.5mV(最大值),±45μV/°C(最大值)
  • 低增益误差和漂移:±0.25%(最大值),±35ppm/°C(最大值)
  • 低非线性度和漂移:±0.04%(最大值),±1ppm/°C(典型值)
  • SNR:82dB(典型值,带宽=10kHz),71dB(典型值,带宽=100kHz)
  • 宽带宽:330kHz(典型值)
  • 高 CMTI:150kV/μs(典型值)
  • 工作温度:-40°C ~125°C
  • 符合汽车应用 AEC-Q100 标准:1 级
  • 符合 RoHS 标准的封装:SOP8(300mil)

应用场景

  • 牵引逆变器
  • 车载充电器
  • DC/DC逆变器
  • 电池管理单元

NSI1611S50-Q1 是一款高性能隔离放大器,其输出与输入基于 NOVOSENSE 电容隔离技术实现分离,这为放大器提供了出色的抗磁干扰能力。该器件接受 0.01-4V 的单端电压输入,并提供单端输出,有助于减少外部差分转单端放大器。低失调和增益漂移确保了在整个温度范围内的精度。NSI1611S50-Q1 具有高输入阻抗,使其成为使用大型电阻分压器或连接任何高阻抗电压信号源到输入的应用的理想选择。高共模瞬态抗扰度确保即使在存在大功率开关(例如电机控制应用中)的情况下,该器件也能提供准确可靠的测量。

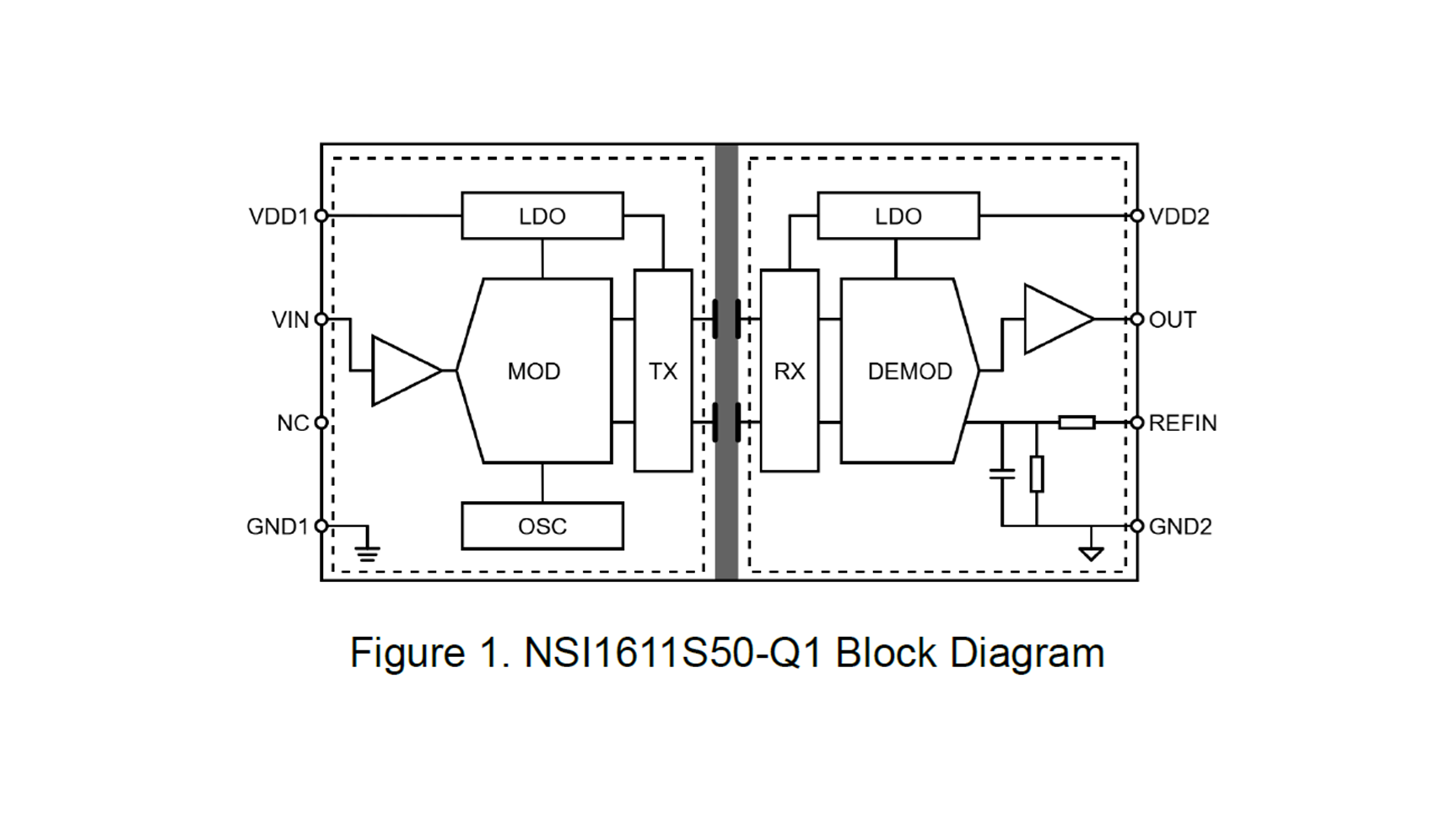

原理图 / 引脚
