简介
高可靠性隔离电流采样放大器。NSI1200是一款基于纳芯微电容隔离技术的隔离式电流采样运算放大器。该系列产品具有±250mV的线性差分输入信号范围（满量程±320mV）。故障安全特性包括输入共模过压检测和VDD1缺失检测，简化了系统设计和诊断。NSI1200的固定增益为8，并提供差分模拟输入。低失调和增益漂移确保了在整个温度范围内的精度。高共模瞬态抗扰度（CMTI）确保即使在存在高功率开关的情况下（例如在电机控制应用中），该器件也能提供准确可靠的测量结果。
主要参数
| MSL |
MSL3 |
| Package |
DUB8 |
| Rating |
Industrial |
| Type |
Current Sensing Amplifier |
| VDD1 (Max) (V) |
5.5 |
| VDD2 (Max) (V) |
5.5 |
| FSR |
±250mV |
| Bandwidth (typ) (kHz) |
100 |
| VIORM (Vpeak) |
2121 |
| Isolation Voltage (kV) |
5 |
| Input Offset Error (Max) |
±500uV |
| Input Offset Voltage Error Temperature Drift (Max) (μV/°C) |
±4 |
| Gain |
8 |
| Gain Error (Max) (%) |
±0.3 |
| Gain Error Drift (Max) (ppm/°C) |
±50 |
| Nonlinearity (Max) (%) |
±0.03 |
| Nonlinearity Drift (typ) (ppm/°C) |
±1 |
| CMTI (kV/μs) |
100 |
| Propagation Delay (Max) (μs) |
4 |
| Output Type |
Differential |
| Temperature Range (°C) |
-40~125 |
产品说明与原始资料
产品特性
- 最高5000Vrms绝缘电压
- ±250mV线性输入电压范围
- 固定增益：8
- 低偏置误差和温漂：±0.5mV (Max)，-4~4μV/°C (Max)
- 低增益误差和温漂：±0.3％ (Max)，±50ppm/°C (Max)
- 低非线性和温漂：±0.03％ (Max)，±1ppm/°C (Typ)
- SNR：86dB (Typ，BW=10kHz)，72dB (Typ，BW=100kHz)
- 带宽：100kHz (Typ)
- 高CMTI：150kV/μs (Typ)
- 系统级诊断功能：
- VDD1监控
- 输入共模过压检测
- 工作温度：-40°C~125°C
- 符合RoHS的封装：SOP8(300mil)；DUB8
应用场景
- 分流电流监控
- 交流电机控制
- 电力和太阳能逆变器
- 不间断电源供应
- 车载充电器
NSI1200是一款基于纳芯微电容隔离技术的隔离式电流采样运算放大器。该系列产品具有±250mV的线性差分输入信号范围（满量程±320mV）。故障安全特性包括输入共模过压检测和VDD1缺失检测，简化了系统设计和诊断。NSI1200的固定增益为8，并提供差分模拟输入。低失调和增益漂移确保了在整个温度范围内的精度。高共模瞬态抗扰度（CMTI）确保即使在存在高功率开关的情况下（例如在电机控制应用中），该器件也能提供准确可靠的测量结果。

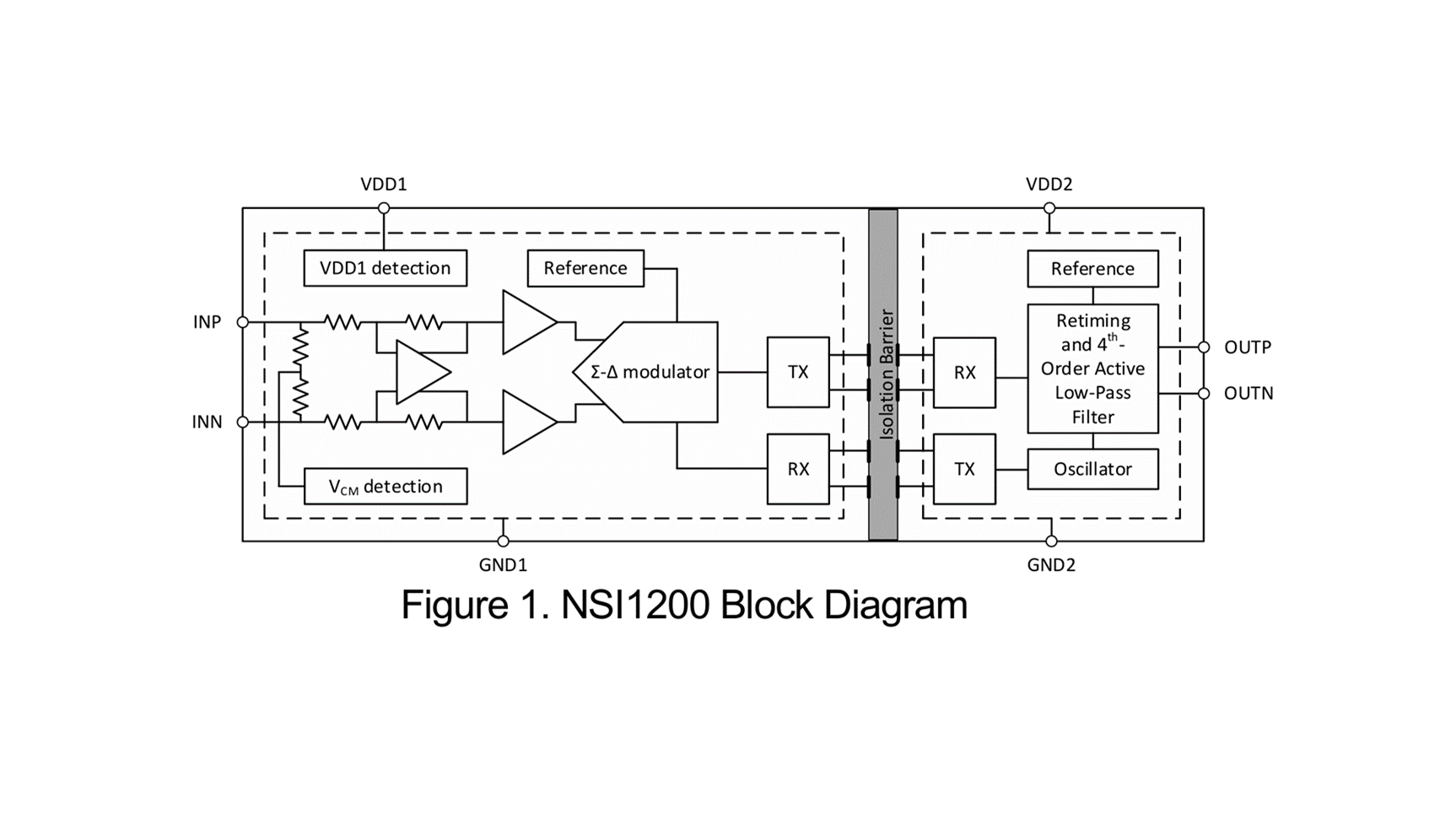

原理图 / 引脚
