简介
高可靠性增强型隔离放大器。NSI1611S33 是一款高性能隔离放大器，其输出与输入基于 NOVOSENSE 电容隔离技术实现分离，这为放大器提供了出色的抗磁干扰能力。该器件接受 0.01-4V 的单端电压输入，并提供单端输出，有助于减少外部差分转单端放大器的使用。低失调和增益漂移确保了在整个温度范围内的精度。NSI1611S33 具有高输入阻抗，使其成为使用大型电阻分压器或将任何高阻抗电压信号源连接到输入的应用的理想选择。高共模瞬态抗扰度确保该器件即使在存在大功率开关（例如电机控制应用中）的情况下，也能提供准确可靠的测量。
主要参数
| MSL |
MSL3 |
| Package |
SOW8 |
| Rating |
Industrial |
| Type |
Voltage Sensing Amplifier |
| VDD1 (Max) (V) |
5.5 |
| VDD2 (Max) (V) |
5.5 |
| FSR |
0~4V |
| Bandwidth (typ) (kHz) |
330 |
| VIORM (Vpeak) |
1500 |
| Isolation Voltage (kV) |
5.7 |
| Input Offset Error (Max) |
±1.5mV |
| Input Offset Voltage Error Temperature Drift (Max) (μV/°C) |
±40 |
| Gain |
0.2*REFIN |
| Gain Error (Max) (%) |
±0.25 |
| Gain Error Drift (Max) (ppm/°C) |
±45 |
| Nonlinearity (Max) (%) |
±0.04 |
| Nonlinearity Drift (typ) (ppm/°C) |
±1 |
| CMTI (kV/μs) |
150 |
| Propagation Delay (Max) (μs) |
1.9 |
| Output Type |
Single-Ended |
| Temperature Range (°C) |
-40~125 |
产品说明与原始资料
产品特性
- 高达5700Vrms绝缘电压
- 0.01~4V线性输入电压范围
- 单端输出，增益可调：
- 增益 = 0.2* VREFIN
- VREFIN = 3.0V为推荐值，可获得最佳精度
- 低失调误差和漂移：±1.5mV（最大值），±45μV/°C（最大值）
- 低增益误差和漂移：±0.25%（最大值），±35ppm/°C（最大值）
- 低非线性度和漂移：±0.04%（最大值），±1ppm/°C（典型值）
- SNR：82dB（典型值，带宽=10kHz），71dB（典型值，带宽=100kHz）
- 宽带宽：330kHz（典型值）
- 高共模瞬变抗扰度（CMTI）：150kV/μs（典型值）
- 工作温度：-40°C~125°C
- 符合RoHS标准的封装：SOP8（300mil）
应用场景
- 电机驱动器
- 服务器电源单元
- 储能系统
- 太阳能逆变器
- 充电桩
NSI1611S33 是一款高性能隔离放大器，其输出与输入基于 NOVOSENSE 电容隔离技术实现分离，这为放大器提供了出色的抗磁干扰能力。该器件接受 0.01-4V 的单端电压输入，并提供单端输出，有助于减少外部差分转单端放大器的使用。低失调和增益漂移确保了在整个温度范围内的精度。NSI1611S33 具有高输入阻抗，使其成为使用大型电阻分压器或将任何高阻抗电压信号源连接到输入的应用的理想选择。高共模瞬态抗扰度确保该器件即使在存在大功率开关（例如电机控制应用中）的情况下，也能提供准确可靠的测量。

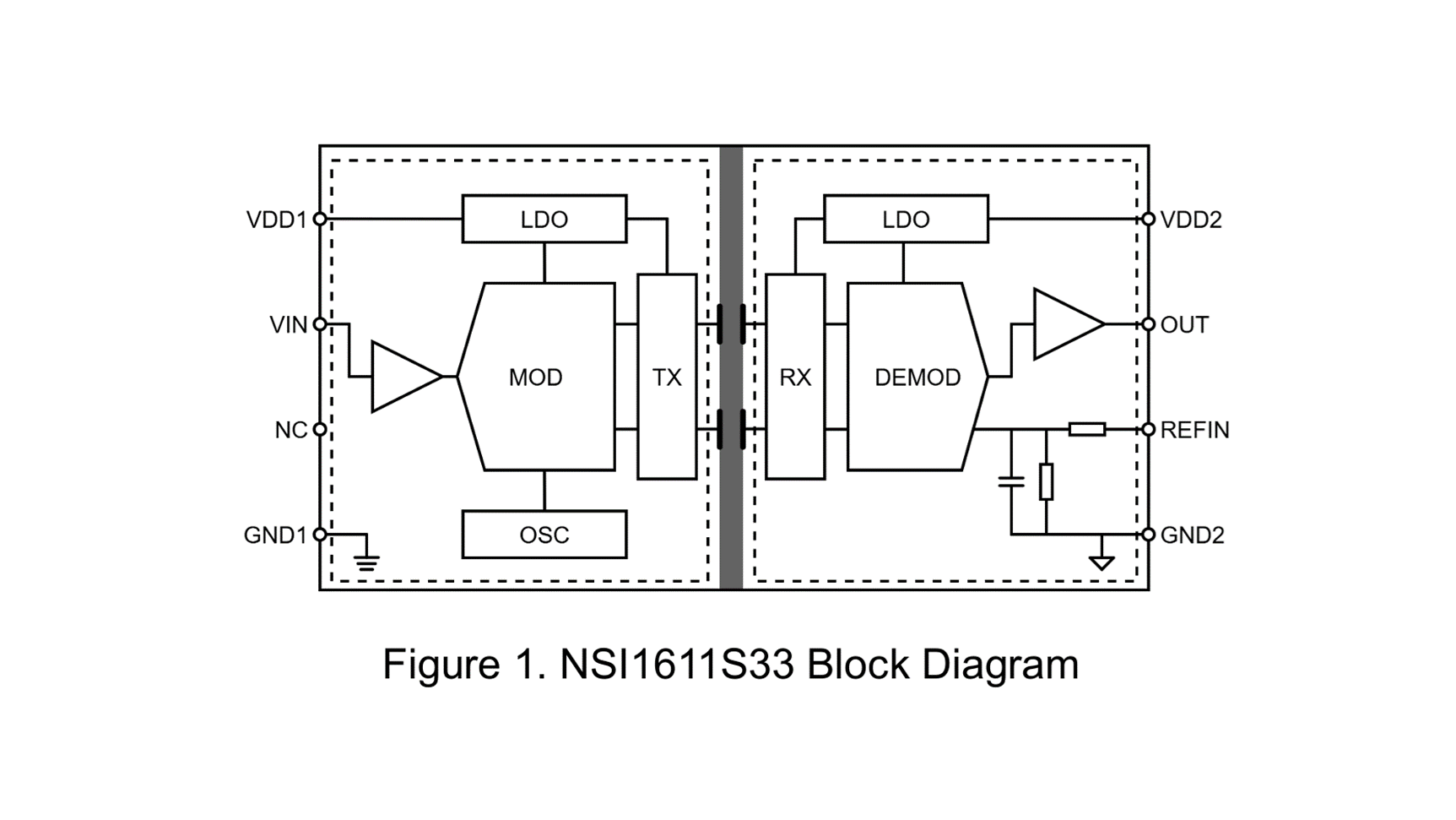

原理图 / 引脚
