简介
高可靠性增强型隔离放大器。NSI1611S02/04-Q1 是一款高性能隔离放大器，其输出与输入基于纳芯微电容隔离技术分离，这为放大器提供了卓越的抗磁干扰能力。该器件接受 0.01V 至 2V 的输入范围（适用于 NSI1611S02-Q1）或 0.01V 至 4V 的输入范围（适用于 NSI1611S04-Q1），并提供单端输出，有助于减少外部差分转单端放大器。低失调和增益漂移确保在整个温度范围内的精度。NSI1611S02/04-Q1 具有高输入阻抗，使其成为使用大型电阻分压器或连接任何高阻抗电压信号源到输入的应用的理想选择。高共模瞬态抗扰度确保即使在存在高功率开关（例如电机控制应用中）的情况下，该器件也能提供准确可靠的测量。
主要参数
| MSL |
MSL3 |
| Package |
SOW8 |
| Rating |
Automotive |
| Type |
Voltage Sensing Amplifier |
| VDD1 (Max) (V) |
5.5 |
| VDD2 (Max) (V) |
5.5 |
| FSR |
0~4V |
| Bandwidth (typ) (kHz) |
330 |
| VIORM (Vpeak) |
1500 |
| Isolation Voltage (kV) |
5.7 |
| Input Offset Error (Max) |
±1.5mV |
| Input Offset Voltage Error Temperature Drift (Max) (μV/°C) |
±40 |
| Gain |
0.5 |
| Gain Error (Max) (%) |
±0.25 |
| Gain Error Drift (Max) (ppm/°C) |
±45 |
| Nonlinearity (Max) (%) |
±0.04 |
| Nonlinearity Drift (typ) (ppm/°C) |
±1 |
| CMTI (kV/μs) |
150 |
| Propagation Delay (Max) (μs) |
1.9 |
| Output Type |
Single-Ended |
| Temperature Range (°C) |
-40~125 |
产品说明与原始资料
产品特性
- 高达 5700Vrms 绝缘电压
- 单端输出，固定增益：
- NSI1611S02-Q1：增益 = 1V/V
- NSI1611S04-Q1：增益 = 0.5V/V
- 线性输入电压范围：
- NSI1611S02-Q1：0.01V 至 2V
- NSI1611S04-Q1：0.01V 至 4V
- 低失调误差和漂移：
- NSI1611S02-Q1：±0.8mV（最大值），±35μV/°C（最大值）
- NSI1611S04-Q1：±1.5mV（最大值），±45μV/°C（最大值）
- 低增益误差和漂移：±0.25%（最大值），±35ppm/°C（最大值）
- 低非线性度和漂移：±0.04%（最大值），±1ppm/°C（典型值）
- SNR：82dB（典型值，带宽=10kHz），71dB（典型值，带宽=100kHz）
- 宽带宽：330kHz（典型值）
- 高 CMTI：150kV/μs（典型值）
- 工作温度：-40°C~125°C
- 通过 AEC-Q100 汽车应用认证
- 符合 RoHS 标准的封装：SOP8（300mil）
应用场景
NSI1611S02/04-Q1 是一款高性能隔离放大器，其输出与输入基于纳芯微电容隔离技术分离，这为放大器提供了卓越的抗磁干扰能力。该器件接受 0.01V 至 2V 的输入范围（适用于 NSI1611S02-Q1）或 0.01V 至 4V 的输入范围（适用于 NSI1611S04-Q1），并提供单端输出，有助于减少外部差分转单端放大器。低失调和增益漂移确保在整个温度范围内的精度。NSI1611S02/04-Q1 具有高输入阻抗，使其成为使用大型电阻分压器或连接任何高阻抗电压信号源到输入的应用的理想选择。高共模瞬态抗扰度确保即使在存在高功率开关（例如电机控制应用中）的情况下，该器件也能提供准确可靠的测量。

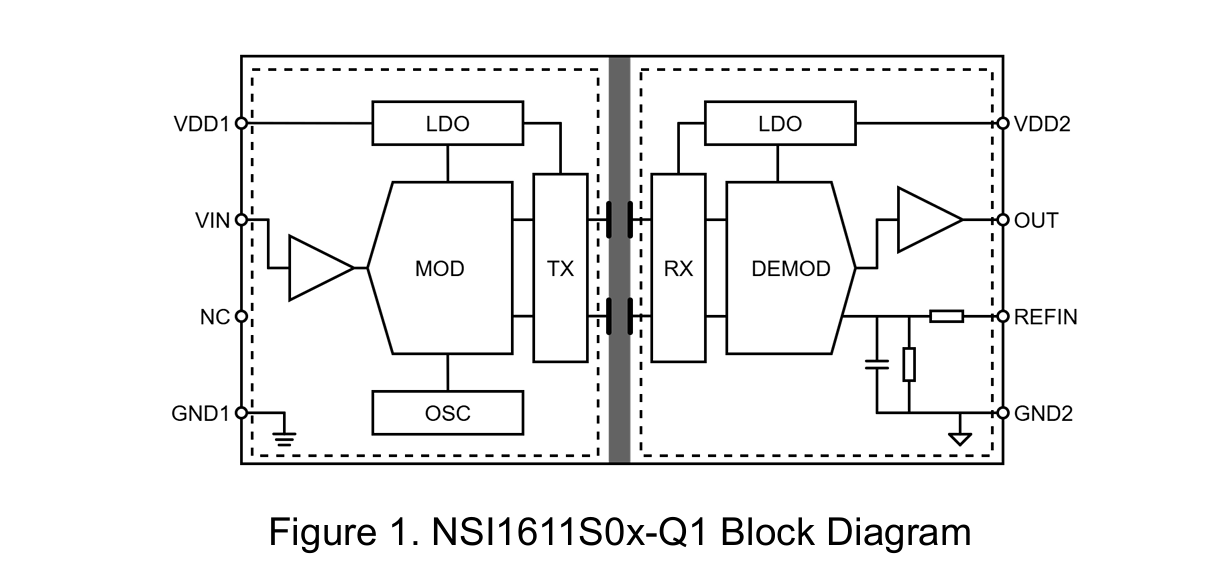

原理图 / 引脚
