简介
高可靠性增强型隔离放大器。NSI1611D0x-Q1 是一款高性能隔离放大器，其输出与输入基于纳芯微电容隔离技术实现分离，这为该放大器提供了卓越的抗磁干扰能力。该器件接受 -0.1V 至 4V 的输入范围（NSI1611D02-Q1 为 -0.1V 至 2V），并提供固定增益为 0.5 的差分输出（NSI1611D02-Q1 增益为 1）。NSI1611D0x-Q1 具有高输入阻抗，使其成为使用大型电阻分压器或连接任何高阻抗电压信号源到输入的应用的理想选择。低失调和增益漂移确保了在整个温度范围内的精度。高共模瞬态抗扰度确保器件即使在存在大功率开关（如电机控制应用中）的情况下也能可靠工作。故障安全功能（VDD1 缺失检测）简化了系统级设计和诊断。
主要参数
| MSL |
MSL3 |
| Package |
SOW8 |
| Rating |
Automotive |
| Type |
Voltage Sensing Amplifier |
| VDD1 (Max) (V) |
5.5 |
| VDD2 (Max) (V) |
5.5 |
| FSR |
-0.1~2V |
| Bandwidth (typ) (kHz) |
330 |
| VIORM (Vpeak) |
1500 |
| Isolation Voltage (kV) |
5.7 |
| Input Offset Error (Max) |
±0.8mV |
| Input Offset Voltage Error Temperature Drift (Max) (μV/°C) |
±20 |
| Gain |
1 |
| Gain Error (Max) (%) |
±0.25 |
| Gain Error Drift (Max) (ppm/°C) |
±45 |
| Nonlinearity (Max) (%) |
±0.04 |
| Nonlinearity Drift (typ) (ppm/°C) |
±1 |
| CMTI (kV/μs) |
150 |
| Propagation Delay (Max) (μs) |
1.9 |
| Output Type |
Differential |
| Temperature Range (°C) |
-40~125 |
产品说明与原始资料
产品特性
- 最高 5700Vrms 绝缘电压
- 线性输入电压范围：
- NSI1611D04-Q1：-0.1V 至 4V
- NSI1611D02-Q1：-0.1V 至 2V
- 低失调误差和漂移：
- NSI1611D04-Q1：±1.5mV（最大值），±40μV/°C（最大值）
- NSI1611D02-Q1：±0.8mV（最大值），±20μV/°C（最大值）
- 低增益误差和漂移：±0.25%（最大值），±45ppm/°C（最大值）
- 低非线性度和漂移：±0.04%（最大值），±1ppm/°C（典型值）
- 信噪比（SNR）：82dB（典型值，带宽 = 10kHz），71dB（典型值，带宽 = 100kHz）
- 宽带宽：330kHz（典型值）
- 高共模瞬变抗扰度（CMTI）：150kV/μs（典型值）
- 系统级诊断功能：输入侧电源检测
- 工作温度：-40°C~125°C
- 符合汽车应用 AEC-Q100 标准：1 级
- 符合 RoHS 标准的封装：SOP8（300mil）
应用场景
NSI1611D0x-Q1 是一款高性能隔离放大器，其输出与输入基于纳芯微电容隔离技术实现分离，这为该放大器提供了卓越的抗磁干扰能力。该器件接受 -0.1V 至 4V 的输入范围（NSI1611D02-Q1 为 -0.1V 至 2V），并提供固定增益为 0.5 的差分输出（NSI1611D02-Q1 增益为 1）。NSI1611D0x-Q1 具有高输入阻抗，使其成为使用大型电阻分压器或连接任何高阻抗电压信号源到输入的应用的理想选择。低失调和增益漂移确保了在整个温度范围内的精度。高共模瞬态抗扰度确保器件即使在存在大功率开关（如电机控制应用中）的情况下也能可靠工作。故障安全功能（VDD1 缺失检测）简化了系统级设计和诊断。

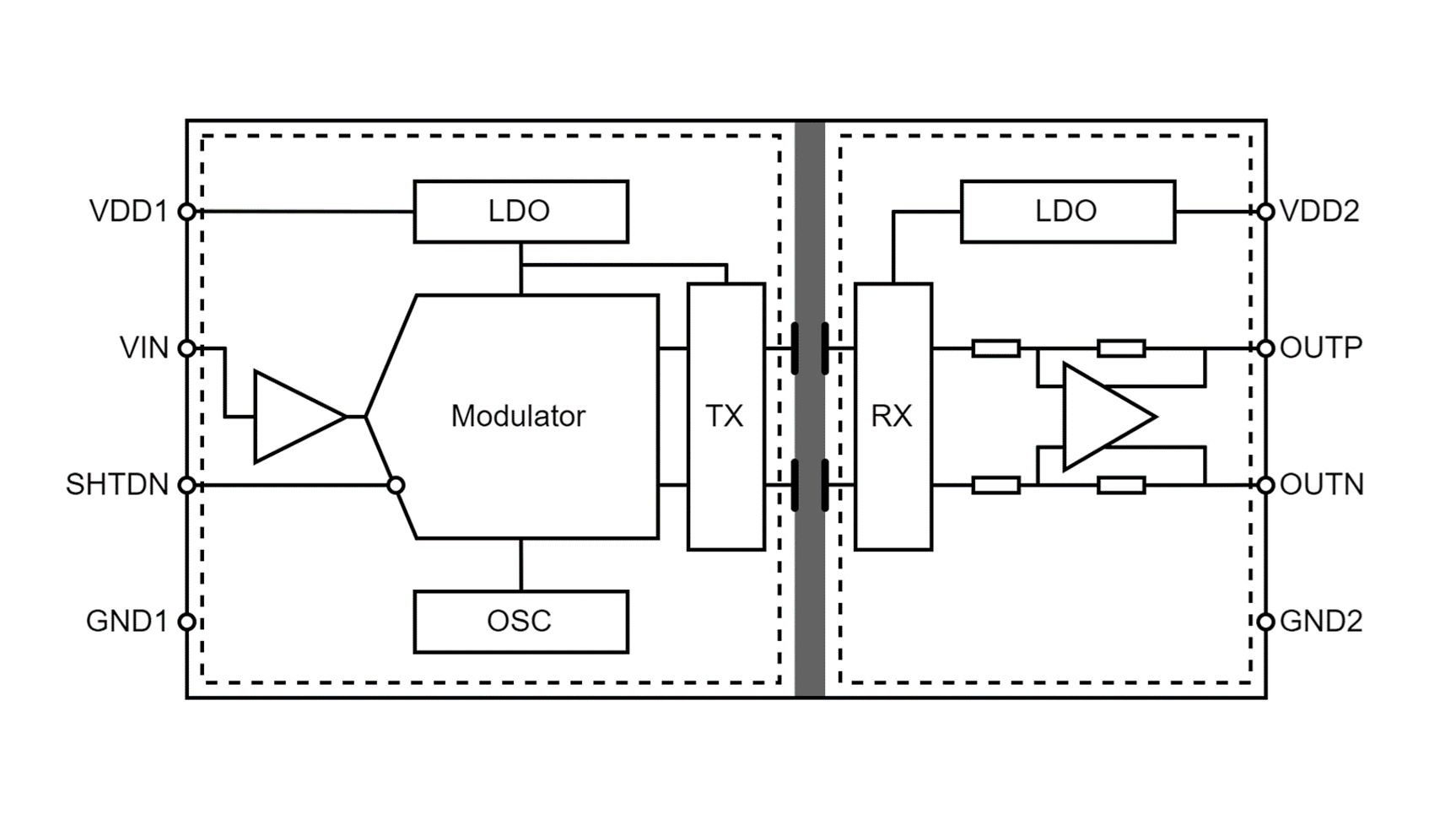

原理图 / 引脚
