NSI1316-Q1SWVR

简介

用于电压采样的高可靠性增强型隔离式Σ-Δ调制器。NSI1316-Q1 是一款高性能 Σ-Δ 调制器,基于 NOVOSENSE 电容隔离技术实现输入与输出分离。隔离栅具有高抗磁干扰能力,有利于高共模电压瞬变下的应用。±1V 的宽输入电压和高输入电阻使 NSI1316-Q1 适用于采用大型电阻分压器的高压检测。模拟输入电压经过放大后,由二阶 Σ-Δ 调制器进行连续采样,并转换为高速单比特数据流。输出数据与外部时钟同步,时钟频率范围为 5MHz 至 21MHz。通过使用适当的数字滤波器(如 sinc3 滤波器)对比特流进行抽取,该器件在 20MHz 主时钟下以 78.125kSPS 的速率可实现 16 位分辨率和 82dB 的信噪比(SNR)。故障安全功能支持 AVDD 缺失检测,简化了系统级设计和诊断。

主要参数

MSL MSL3
Package SOW8
Rating Automotive
Type Voltage Sensing ADC
Input Channels 1
VDD1 (Max) (V) 5.5
VDD2 (Max) (V) 5.5
FSR (mV) ±1000
Clock Frequency (Max) (MHz) 21
Clock External
VIOWM (rms) (V) 1500
Isolation Voltage (kV) 5
INL (Max) (LSB) ±4
Input Offset Error (Max) (μV) ±600
Input Offset Error Drift (Max) (μV/°C) ±10
Gain Error (Max) (%) ±0.3
Gain Error Drift (Max) (ppm/°C) ±40
CMTI (kV/μs) 150
SNR (Typ) (dB) 82
Output Type CMOS (clock rising edge effective)
Temperature Range (°C) -40~125
产品说明与原始资料

产品特性

  • 高达 5000Vrms 绝缘电压
  • 时钟频率:5MHz 至 21MHz
  • 宽输入电压范围:±1V 线性
  • 高输入电阻:1.2GΩ(典型值)
  • 电源电压:3.0V 至 5.5V
  • 出色的直流性能:
  • 失调误差:±0.6mV(最大值)
  • 失调漂移:±10 µV/°C(最大值)
  • 增益误差:±0.3%(最大值)
  • 增益漂移:±40ppm/°C(最大值)
  • SNR:82dB(典型值)
  • THD:-85dB(典型值)
  • 高 CMTI:150kV/μs
  • 高系统级 EMC 性能:
  • 系统级诊断功能:AVDD 监控
  • 工作温度:-40°C~125°C
  • 符合汽车应用 AEC-Q100 标准:1 级
  • 符合 RoHS 标准的封装:SOP8(300mil)

应用场景

  • 车载充电器
  • DC/DC转换器
  • 牵引逆变器
  • 电池管理单元

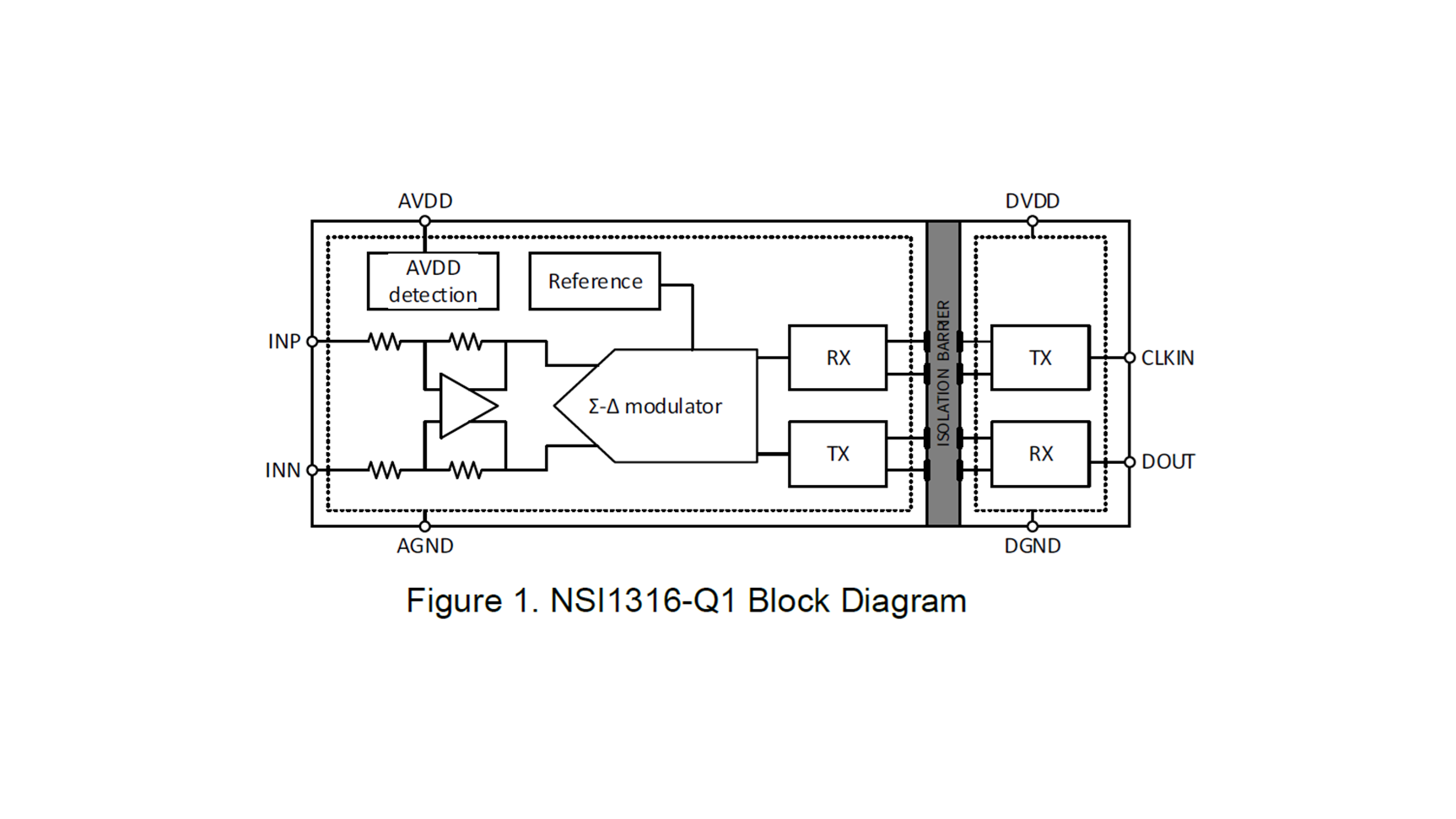

NSI1316-Q1 是一款高性能 Σ-Δ 调制器,基于 NOVOSENSE 电容隔离技术实现输入与输出分离。隔离栅具有高抗磁干扰能力,有利于高共模电压瞬变下的应用。±1V 的宽输入电压和高输入电阻使 NSI1316-Q1 适用于采用大型电阻分压器的高压检测。模拟输入电压经过放大后,由二阶 Σ-Δ 调制器进行连续采样,并转换为高速单比特数据流。输出数据与外部时钟同步,时钟频率范围为 5MHz 至 21MHz。通过使用适当的数字滤波器(如 sinc3 滤波器)对比特流进行抽取,该器件在 20MHz 主时钟下以 78.125kSPS 的速率可实现 16 位分辨率和 82dB 的信噪比(SNR)。故障安全功能支持 AVDD 缺失检测,简化了系统级设计和诊断。
