简介
具有内部时钟的高可靠性增强型隔离 Sigma-Delta 调制器（ADC）。NSI1303是一款高性能Σ-Δ调制器，基于纳芯微电子的电容隔离技术实现输入与输出分离。该器件具有±50mV（±64mV满量程）或±250mV（±320mV满量程）的线性差分输入信号范围。差分输入非常适合在需要隔离的高压应用中基于分流电阻的电流检测。模拟输入经过放大后，由二阶Σ-Δ调制器进行连续采样，并转换为高速单比特数据流。NSI1303的输出比特流与内部生成的时钟同步。通过使用适当的数字滤波器（如sinc3滤波器）对20MHz内部采样时钟的比特流进行抽取，NSI1303在78.125kSPS时可实现16位分辨率和85dB（典型值）的信噪比（SNR）。包括输入共模过压检测和AVDD丢失检测在内的故障安全功能简化了系统级设计和诊断。
主要参数
| MSL |
MSL3 |
| Package |
SOW8 |
| Rating |
Industrial |
| Type |
Current Sensing ADC |
| Input Channels |
1 |
| VDD1 (Max) (V) |
5.5 |
| VDD2 (Max) (V) |
5.5 |
| FSR (mV) |
±50 |
| Clock Frequency (Max) (MHz) |
20 |
| Clock |
Internal |
| VIOWM (rms) (V) |
1500 |
| Isolation Voltage (kV) |
5 |
| INL (Max) (LSB) |
±4 |
| Input Offset Error (Max) (μV) |
±50 |
| Input Offset Error Drift (Max) (μV/°C) |
±0.5 |
| Gain Error (Max) (%) |
±0.2 |
| Gain Error Drift (Max) (ppm/°C) |
±30 |
| CMTI (kV/μs) |
100 |
| SNR (Typ) (dB) |
83 |
| Output Type |
CMOS (clock rising edge effective) |
| Temperature Range (°C) |
-40~125 |
产品说明与原始资料
产品特性
- 高达 5700Vrms 绝缘电压
- 10MHz 和 20MHz 内部时钟频率选项
- ±50mV 或 ±250mV 线性输入电压范围
- 出色的直流性能：
- 失调误差：±50μV 或 ±100μV（最大值）
- 失调漂移：±1μV/°C（最大值）
- 增益误差：±0.2%（最大值）
- 增益漂移：±40ppm/°C（最大值）
- 高共模瞬态抗扰度：150kV/μs（典型值）
- 系统级诊断功能：
- AVDD 监控
- 输入共模过压检测
- 工作温度：-40°C~125°C
- 符合 RoHS 标准的封装：SOP8（300mil）；SOP16（300mil）
应用场景
NSI1303是一款高性能Σ-Δ调制器，基于纳芯微电子的电容隔离技术实现输入与输出分离。该器件具有±50mV（±64mV满量程）或±250mV（±320mV满量程）的线性差分输入信号范围。差分输入非常适合在需要隔离的高压应用中基于分流电阻的电流检测。模拟输入经过放大后，由二阶Σ-Δ调制器进行连续采样，并转换为高速单比特数据流。NSI1303的输出比特流与内部生成的时钟同步。通过使用适当的数字滤波器（如sinc3滤波器）对20MHz内部采样时钟的比特流进行抽取，NSI1303在78.125kSPS时可实现16位分辨率和85dB（典型值）的信噪比（SNR）。包括输入共模过压检测和AVDD丢失检测在内的故障安全功能简化了系统级设计和诊断。

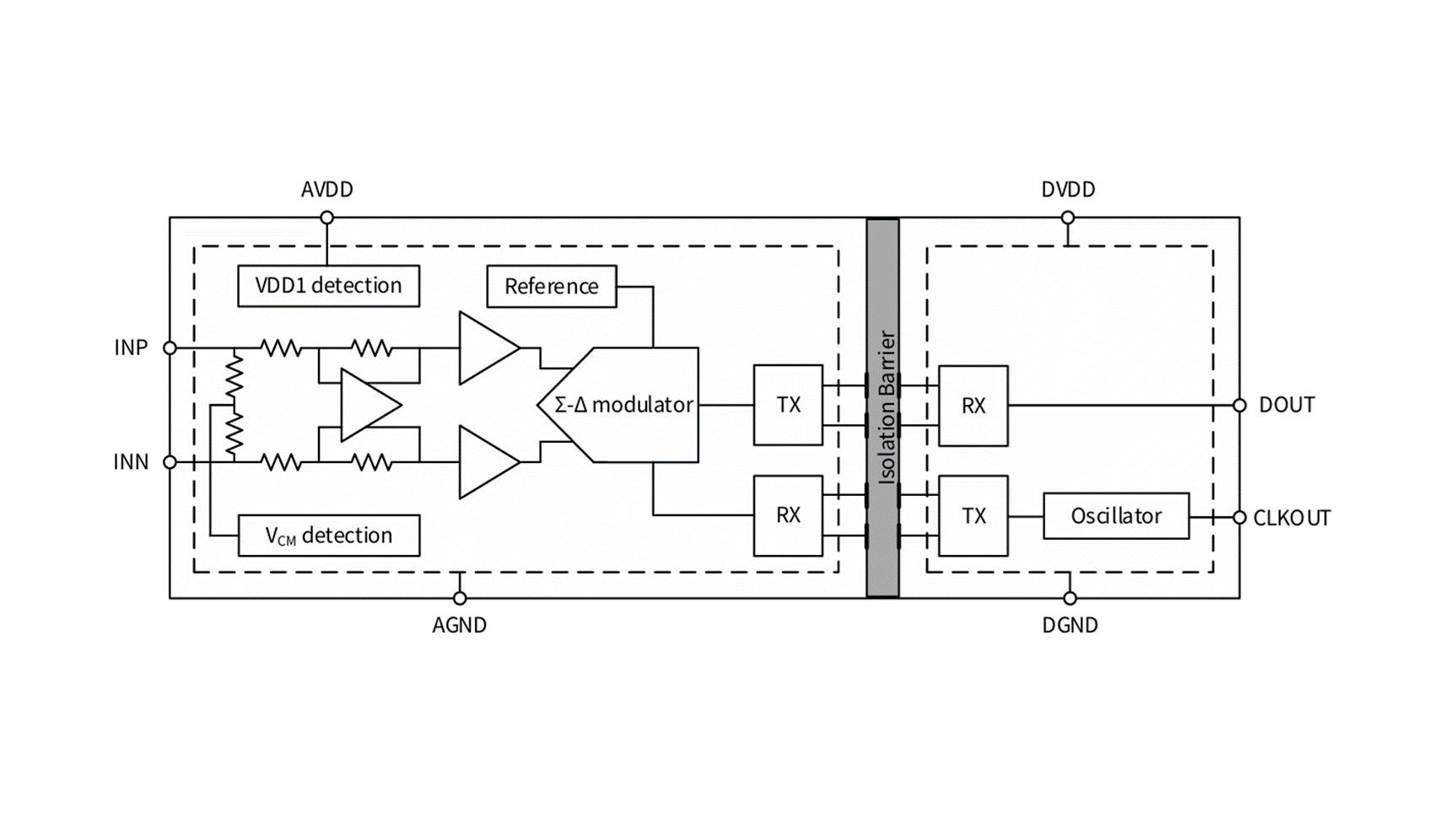

原理图 / 引脚
