简介
高可靠性增强型隔离式Σ-Δ调制器（ADC）。NSI1306 是一款高性能 Σ-Δ 调制器，采用 NOVOSENSE 电容隔离技术实现输入输出分离。该器件具有 ±50mV（±64mV 满量程）或 ±250mV（±320mV 满量程）的线性差分输入信号范围。差分输入非常适合需要隔离的高压应用中基于分流电阻的电流检测。模拟输入经过放大后，由二阶 Σ-Δ 调制器进行连续采样，并转换为高速单比特数据流。输出数据与外部时钟同步，时钟频率范围为 5MHz 至 21MHz。通过使用适当的数字滤波器（如 sinc3 滤波器）对 bitstream 进行抽取，该器件在 20MHz 主时钟下，78.125kSPS 时可实现 16 位分辨率和 86dB/82.5dB 的信噪比（SNR）。故障安全功能包括输入共模过压检测和 AVDD 缺失检测，简化了系统级设计和诊断。
主要参数
| MSL |
MSL3 |
| Package |
SOW8 |
| Rating |
Industrial |
| Type |
Current Sensing ADC |
| Input Channels |
1 |
| VDD1 (Max) (V) |
5.5 |
| VDD2 (Max) (V) |
5.5 |
| FSR (mV) |
±50 |
| Clock Frequency (Max) (MHz) |
21 |
| Clock |
External |
| VIOWM (rms) (V) |
1500 |
| Isolation Voltage (kV) |
5 |
| INL (Max) (LSB) |
±4 |
| Input Offset Error (Max) (μV) |
±50 |
| Input Offset Error Drift (Max) (μV/°C) |
±0.5 |
| Gain Error (Max) (%) |
±0.2 |
| Gain Error Drift (Max) (ppm/°C) |
±30 |
| CMTI (kV/μs) |
100 |
| SNR (Typ) (dB) |
82.5 |
| Output Type |
CMOS (clock rising edge effective) |
| Temperature Range (°C) |
-40~125 |
产品说明与原始资料
产品特性
- 最高5700Vrms绝缘电压
- 时钟频率：5MHz至21MHz
- ±50mV或±250mV线性输入电压范围
- 出色的直流性能：
- 失调误差：±50μV或±100μV（最大值）
- 失调漂移：-0.5~1.5μV/°C（最大值）
- 增益误差：±0.2%（最大值）
- 增益漂移：±40ppm/°C（最大值）
- 信噪比（SNR）：82.5dB或86dB（典型值）
- 高共模瞬变抗扰度（CMTI）：150kV/μs（典型值）
- 系统级诊断功能：
- AVDD监控
- 输入共模过压检测
- 工作温度：-40°C~125°C
- 符合RoHS标准的封装：SOW8宽体（SOP8 300mil）；SOW16宽体（SOP16 300mil）
应用场景
- 分流电流监控
- 交流电机控制
- 电源和太阳能逆变器
- 不间断电源
- 汽车车载充电器

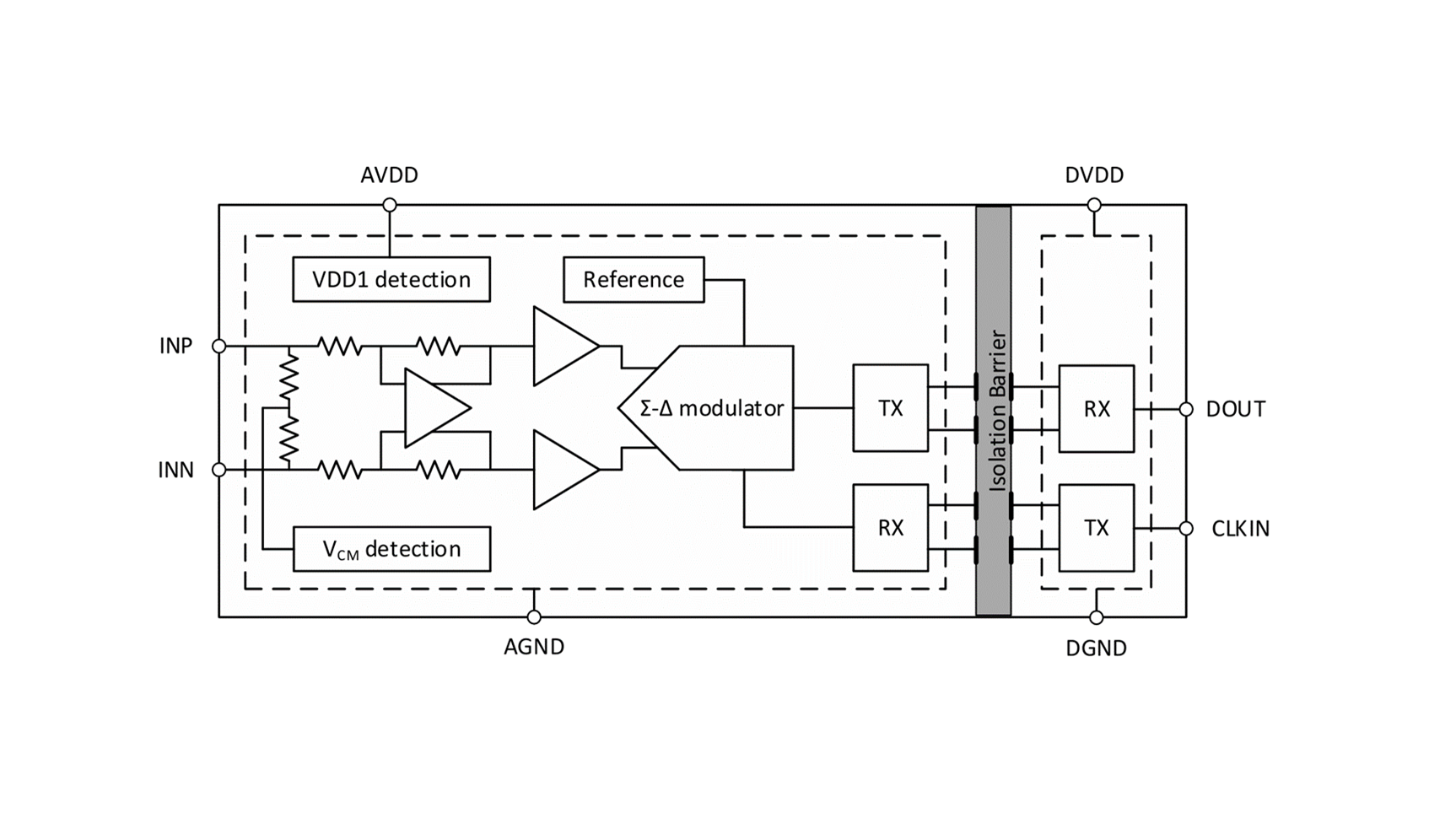

NSI1306 是一款高性能 Σ-Δ 调制器，采用 NOVOSENSE 电容隔离技术实现输入输出分离。该器件具有 ±50mV（±64mV 满量程）或 ±250mV（±320mV 满量程）的线性差分输入信号范围。差分输入非常适合需要隔离的高压应用中基于分流电阻的电流检测。模拟输入经过放大后，由二阶 Σ-Δ 调制器进行连续采样，并转换为高速单比特数据流。输出数据与外部时钟同步，时钟频率范围为 5MHz 至 21MHz。通过使用适当的数字滤波器（如 sinc3 滤波器）对 bitstream 进行抽取，该器件在 20MHz 主时钟下，78.125kSPS 时可实现 16 位分辨率和 86dB/82.5dB 的信噪比（SNR）。故障安全功能包括输入共模过压检测和 AVDD 缺失检测，简化了系统级设计和诊断。
