NSI1305M25-DSWVR

简介

高可靠性增强型隔离Σ-Δ调制器(ADC)。NSI1305 是一款基于纳芯微电容隔离技术的高性能 Σ-Δ 调制器,其输出与输入相互隔离。该器件的线性差分输入信号范围为 ±250mV(满量程 ±320mV)。差分输入非常适合在需要隔离的高压应用中基于分流电阻进行电流检测。模拟输入由二阶 Σ-Δ 调制器进行放大和连续采样,并转换为高速单比特数据流。输出数据与频率范围为 5MHz 至 21MHz 的外部时钟同步。通过使用适当的数字滤波器(如 sinc3 滤波器)对数据流进行抽取,该器件在 20MHz 主时钟下,以 78.125kSPS 的采样率可实现 16 位分辨率和 86dB/82.5dB 的信噪比(SNR)。故障安全功能包括输入共模过压检测和 AVDD 缺失检测,简化了系统级设计和诊断。

主要参数

MSL MSL3
Package SOW8
Rating Industrial
Type Current Sensing ADC
Input Channels 1
VDD1 (Max) (V) 5.5
VDD2 (Max) (V) 5.5
FSR (mV) ±250
Clock Frequency (Max) (MHz) 21
Clock External
VIOWM (rms) (V) 1500
Isolation Voltage (kV) 5
INL (Max) (LSB) ±4
Input Offset Error (Max) (μV) ±100
Input Offset Error Drift (Max) (μV/°C) -0.5/+1.5
Gain Error (Max) (%) ±0.2
Gain Error Drift (Max) (ppm/°C) ±40
CMTI (kV/μs) 100
SNR (Typ) (dB) 86
Output Type CMOS (clock rising edge effective)
Temperature Range (°C) -40~125
产品说明与原始资料

产品特性

  • 最高5700Vrms绝缘电压
  • 时钟频率:5MHz至21MHz
  • ±250mV线性输入电压范围
  • 优异的直流性能:
  • 失调误差:±100μV(最大值)
  • 失调漂移:-1~1μV/°C(最大值)
  • 增益误差:±0.2%(最大值)
  • 增益漂移:±40ppm/°C(最大值)
  • 信噪比:86dB(典型值)
  • 高共模瞬变抗扰度:150kV/μs(典型值)
  • 系统级诊断功能:
  • AVDD监控
  • 输入共模过压检测
  • 工作温度:-40°C~125°C
  • 符合RoHS标准的封装:
  • SOW8宽体(SOP8 300mil)
  • SOW16宽体(SOP16 300mil)

应用场景

  • 分流电流监测
  • 交流电机控制
  • 电力和太阳能逆变器
  • 不间断电源
  • 汽车车载充电器

NSI1305 是一款基于纳芯微电容隔离技术的高性能 Σ-Δ 调制器,其输出与输入相互隔离。该器件的线性差分输入信号范围为 ±250mV(满量程 ±320mV)。差分输入非常适合在需要隔离的高压应用中基于分流电阻进行电流检测。模拟输入由二阶 Σ-Δ 调制器进行放大和连续采样,并转换为高速单比特数据流。输出数据与频率范围为 5MHz 至 21MHz 的外部时钟同步。通过使用适当的数字滤波器(如 sinc3 滤波器)对数据流进行抽取,该器件在 20MHz 主时钟下,以 78.125kSPS 的采样率可实现 16 位分辨率和 86dB/82.5dB 的信噪比(SNR)。故障安全功能包括输入共模过压检测和 AVDD 缺失检测,简化了系统级设计和诊断。

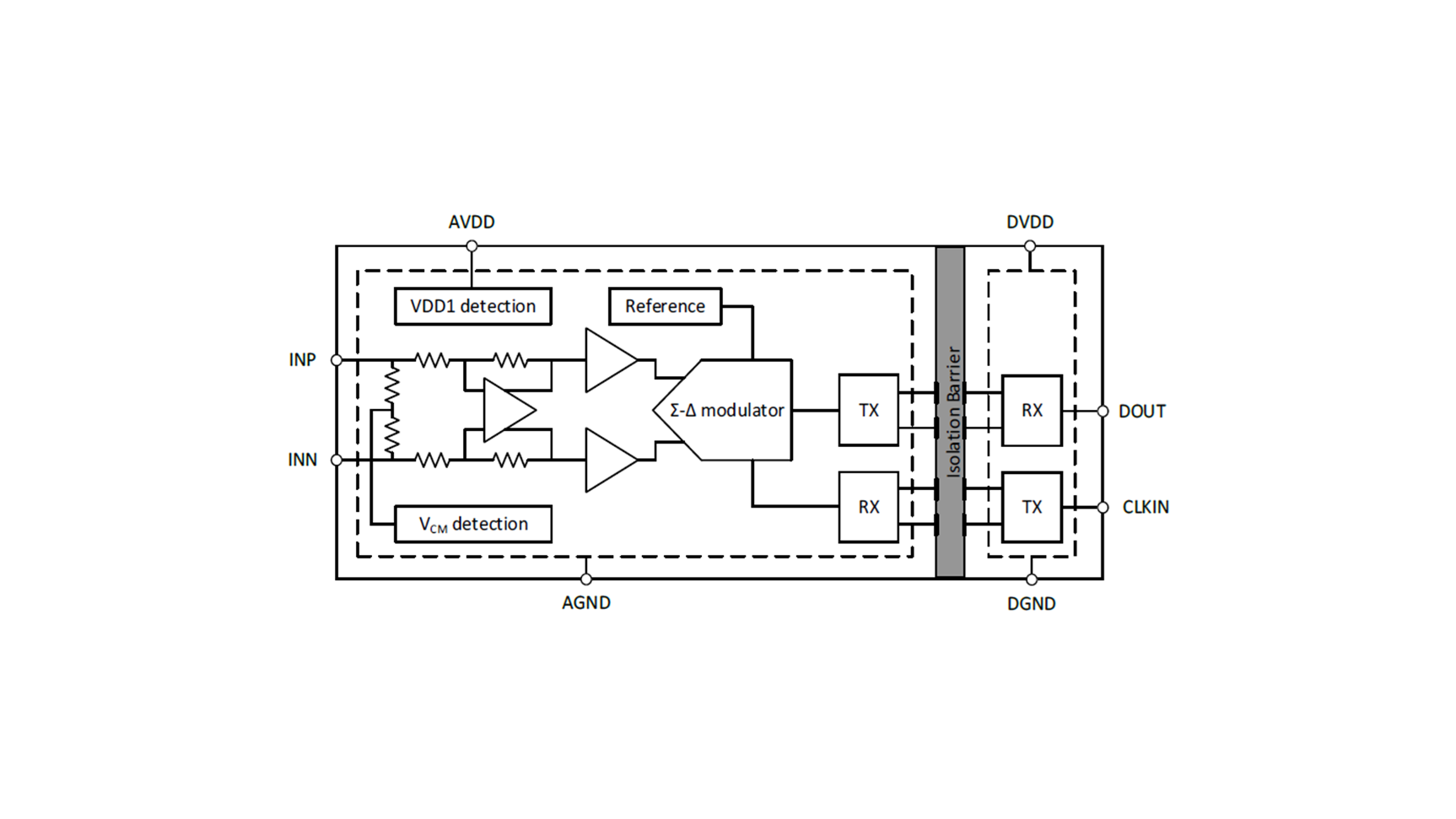

原理图 / 引脚
