简介
高可靠性增强型隔离放大器。NSI1300D25-DSWWAR是一款基于纳芯微电容隔离技术、输入输出隔离的高性能隔离放大器。该器件的线性差分输入信号范围为±250mV（满量程±320mV）。该差分输入非常适用于需要隔离的高压应用中基于分流电阻的电流检测。该器件具有8.2的固定增益，并提供差分模拟输出。低失调和增益漂移确保了全温度范围内的精度。高共模瞬态抗扰度确保即使在电机控制应用等存在大功率开关的场景下，该器件也能够提供准确可靠的测量结果。输入共模过压检测和VDD1缺失检测等故障安全功能可简化系统级设计和诊断工作。
主要参数
| MSL |
MSL3 |
| Package |
SOWW8 |
| Rating |
Industrial |
| Type |
Current Sensing Amplifier |
| VDD1 (Max) (V) |
5.5 |
| VDD2 (Max) (V) |
5.5 |
| FSR |
±250mV |
| Bandwidth (typ) (kHz) |
310 |
| VIORM (Vpeak) |
2121 |
| Isolation Voltage (kV) |
7.5 |
| Input Offset Error (Max) |
±200uV |
| Input Offset Voltage Error Temperature Drift (Max) (μV/°C) |
4 |
| Gain |
8.2 |
| Gain Error (Max) (%) |
±0.3 |
| Gain Error Drift (Max) (ppm/°C) |
±50 |
| Nonlinearity (Max) (%) |
±0.03 |
| Nonlinearity Drift (typ) (ppm/°C) |
±1 |
| CMTI (kV/μs) |
100 |
| Propagation Delay (Max) (μs) |
2.1 |
| Output Type |
Differential |
| Temperature Range (°C) |
-40~125 |
产品说明与原始资料
产品特性
- 最高7500Vrms绝缘电压
- ±250mV线性输入电压范围
- 固定增益：8.2
- 低偏置误差和温漂：±0.2mV(Max), 4μV/°C(Max)
- 低增益误差和温漂：±0.3％(Max)，±50ppm /°C(Max)
- 低非线性和温漂：±0.03％(Max)，±1ppm /°C(Typ)
- SNR：86dB(Typ，BW = 10kHz)，72dB(Typ，BW=100kHz)
- 带宽：310kHz(Typ)
- 高CMTI：150kV /us( Typ)
- 系统级诊断功能：VDD1监控；输入共模过压检测
- 工作温度：-40°C〜125°C
- 符合RoHS的封装：SOP8(600mil)
应用场景
- 分流电流监控
- 电机控制
- 电力和太阳能逆变器
- 不间断电源供应
NSI1300D25-DSWWAR是一款基于纳芯微电容隔离技术、输入输出隔离的高性能隔离放大器。该器件的线性差分输入信号范围为±250mV（满量程±320mV）。该差分输入非常适用于需要隔离的高压应用中基于分流电阻的电流检测。该器件具有8.2的固定增益，并提供差分模拟输出。低失调和增益漂移确保了全温度范围内的精度。高共模瞬态抗扰度确保即使在电机控制应用等存在大功率开关的场景下，该器件也能够提供准确可靠的测量结果。输入共模过压检测和VDD1缺失检测等故障安全功能可简化系统级设计和诊断工作。

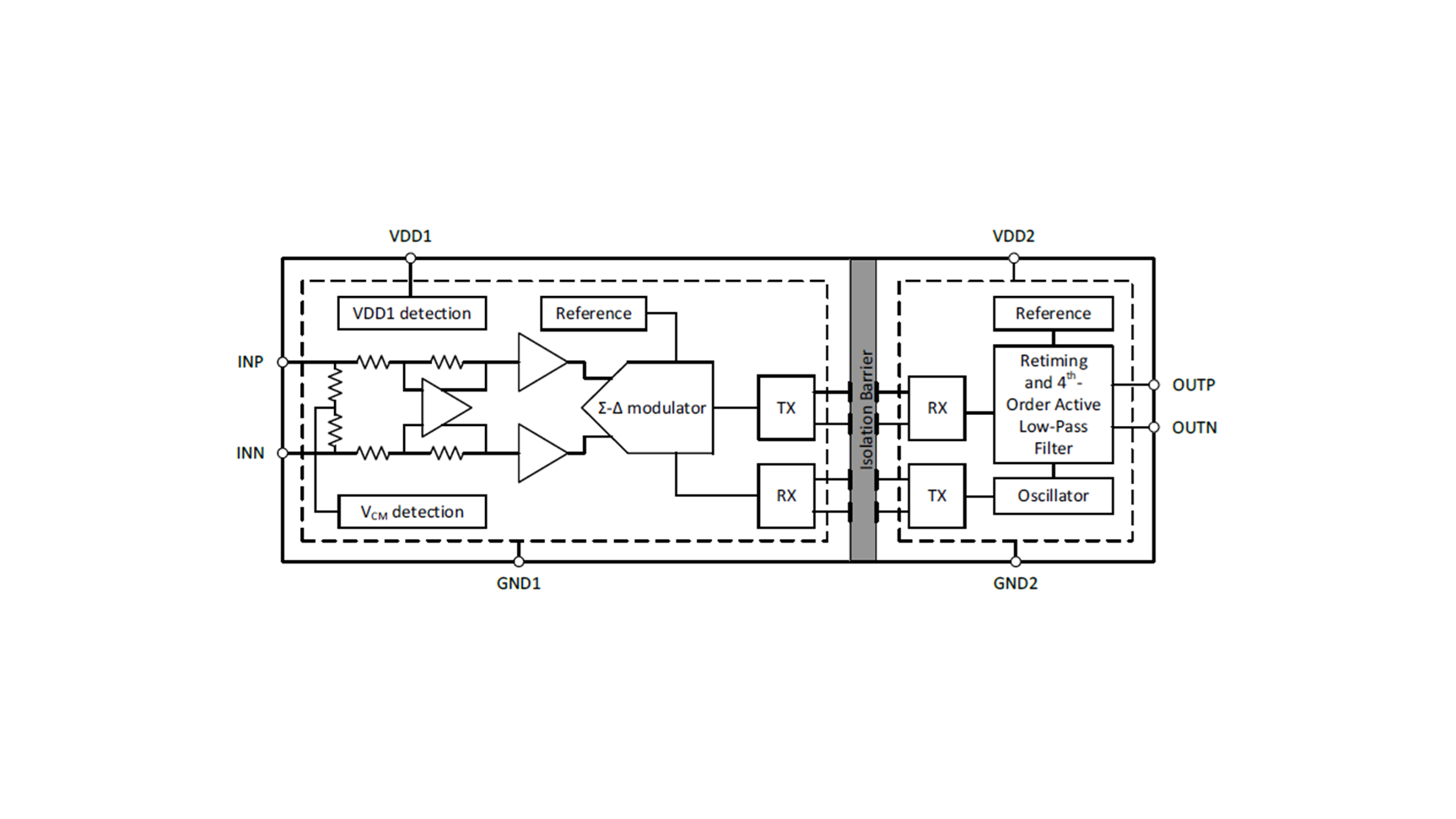

原理图 / 引脚
