产品特性
- 6通道半桥驱动器
- 每个半桥通道1A，所有通道同时开启时最大3A
- 半桥输出可并联
- 宽范围4.5V至36V（可配置）工作电压
- 极低静态电流休眠模式
- 各通道内置PWM生成的PWM模式
- 8种PWM频率选项：80/100/200/280/400/650/1000/2000Hz
- 全温度范围内频率精度≤7%
- 占空比8位分辨率（1/255，约0.4%占空比）
- 集成诊断与故障保护功能
- VM欠压与过压保护（UV&OV）
- 过流/短路保护（OCP/SCP）
- 过温警告与关断
- 针对所有高边（HS）和低边（LS）的增强型开路负载诊断
- 所有高边和低边均配有两个可选的开启态开路负载（OPL）阈值
- 同时支持开启态和关断态开路负载（OPL）
- 专用nFAULT指示引脚
- 半桥输出压摆率控制两种选项：0.6V/μs（默认）/2.5V/μs
- 用于控制与配置的SPI接口
- 5MHz、16位SPI通信
- 支持菊花链
- 通过AEC-Q100 Grade 1认证
- 符合RoHS与REACH规范
应用场景
- 暖通空调直流电机
- 后视镜调节与后视镜折叠
- 继电器
- LED

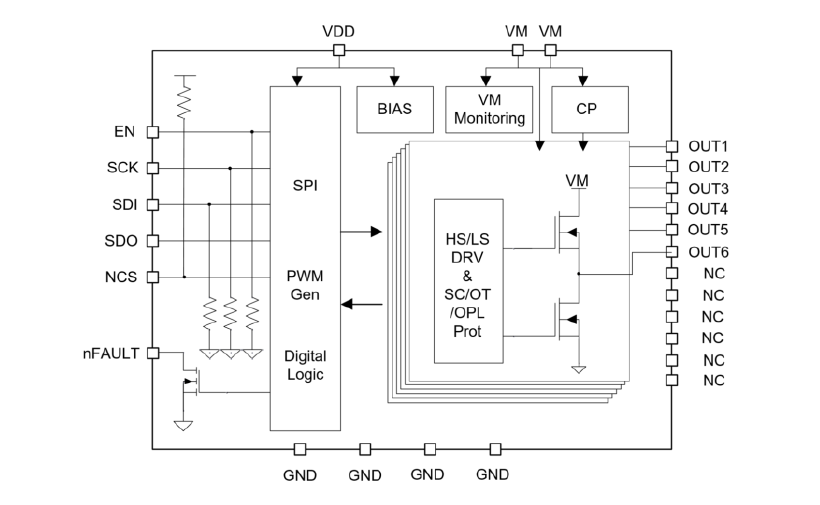

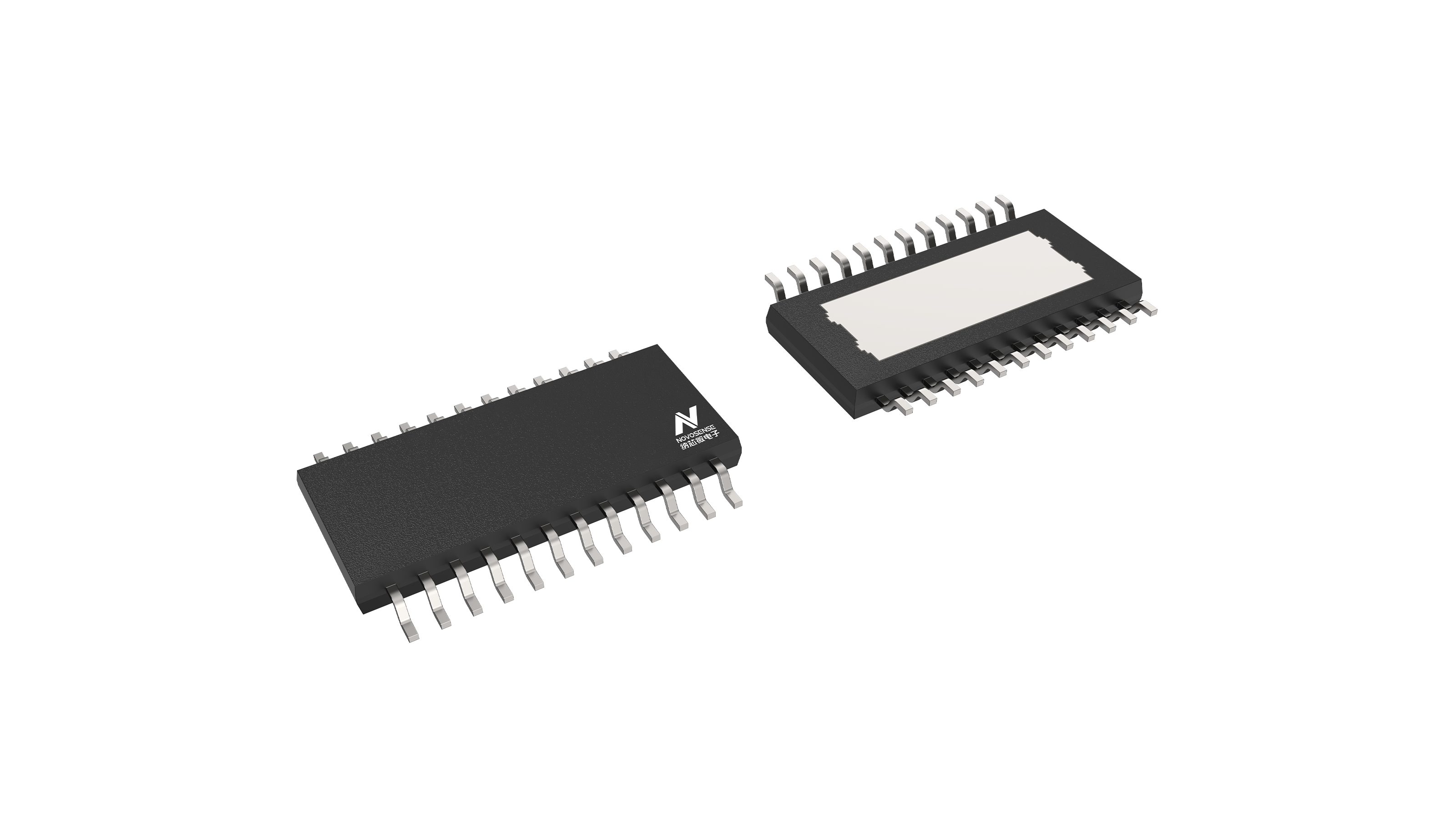

NSD8316是一款适用于汽车应用的多通道半桥驱动器，涵盖HVAC风门直流电机、后视镜调节/折叠电机、通用继电器或其他LED。 通过半桥功率级输出的不同连接配置，该器件可驱动直流电机工作于同步、时序或并行模式。输出端还支持直流电机的正转、反转、慢衰减及快衰减操作。 该器件内置6组内部高精度可配置PWM发生器，可实现LED调光的灵活控制，或在启动或堵转工况下限制电机电流。 集成串行外设接口（SPI）可控制所有输出，并提供诊断信息，包括正常运行、上电复位（POR）、VM欠压/过压、过流、过温保护及开路负载状态。 当EN输入为低电平或VDD降至POR阈值以下时，该器件具备低静态电流的休眠模式。
