产品特性
- 已取得面向车载应用的AEC-Q100认证
- – 器件温度等级1：TA –40°C～+125°C
- 工作范围 4V～35V（绝对最大额定值40V）
- 峰值电流驱动12A
- RON_LS+ RON_HS：TJ = 25°C时 84mΩ
- 可设定的控制模式：
- – 使用PWM或PH/EN模式的单全桥
- – 使用独立模式的两个半桥
- 带自动死区时间诊断功能，最高支持25KHz的PWM频率工作
- 可设定的压摆率及扩频时钟
- 集成电流检测
- IPROPI引脚的比例负载电流输出
- 可设定的电流调节
- HW与SPI两种类型版本
- 支持3.3V及5V逻辑输入
- 低休眠电流 - 25°C时 典型值1μA
- 具备可设定故障响应（锁存或重试）的保护及诊断功能
- – 电源(VM)的电压监控
- – 过电流保护
- – 过热保护
- – 用于检测开路负载及短路的、在关断状态与导通状态下的负载诊断
- – nFAULT引脚的故障指示
- 符合RoHS及REACH标准
应用场景
- 汽车有刷直流电机、螺线管
- 车门模块、后视镜模块及座椅模块
- 车身控制模块（BCM）
- 汽油发动机系统
- 车载充电器

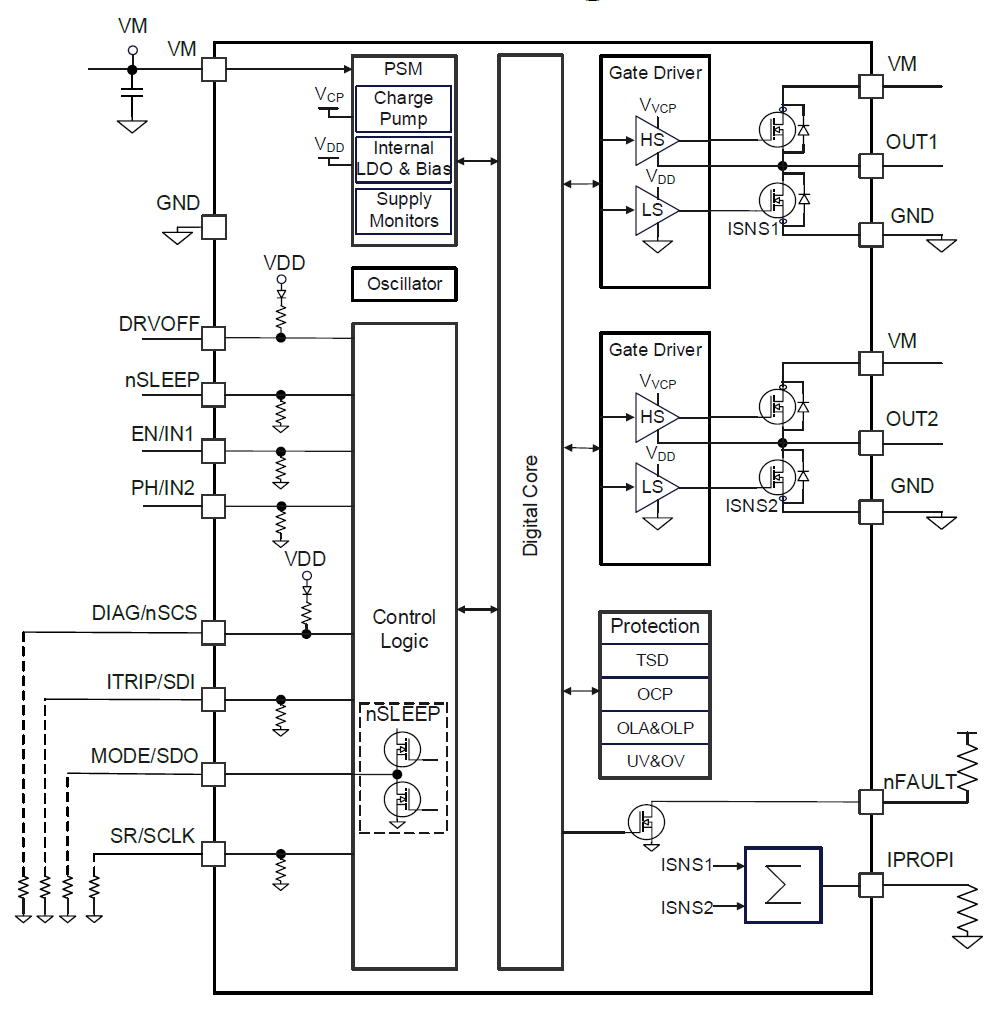

NSD730x-Q1系列器件是一款全集成H桥驱动IC，用于在汽车应用中驱动有刷直流电机。该器件可配置为单个全桥驱动器或两个独立的半桥驱动器。这些器件在提供紧凑封装尺寸、EMI控制、精确电流检测及诊断功能的同时，具备出色的功率处理能力与热性能。该系列器件引脚功能一致，并具备可缩放的导通电阻（电流能力），可支持不同负载。 这些器件集成了N沟道H桥、电荷泵调节器、适用于全桥的带稳压功能的低侧电流检测、适用于半桥的带稳压功能的高侧电流检测、电流比例输出以及保护电路。器件配备低功耗休眠模式，以实现低静态电流。这些器件具备电压监控与负载诊断功能，以及针对过流和过热的保护特性。故障状态会通过nFAULT引脚指示。 这些器件有两种版本——硬接线接口（HW）和SPI接口（SPI）。SPI接口版本在器件配置和故障可观测性方面具备更高的灵活性。
