40V 6通道半桥驱动芯片。NSD8306-Q1是一款多通道半桥驱动芯片，内部集成6通道半桥，通过灵活配置，芯片可以支持多种不同的负载类型包括直流有刷电机，步进电机，继电器和LED等。该芯片内置PWM生成器，仅通过SPI即可实现配置PWM频率与占空比以达到控制负载的功能，可应用于直流有刷电机软启动与LED调光等；同时该产品提供智能诊断功能，帮助车机系统判断负载连接状态，如果出现断线或者短路情况，外部MCU可以通过芯片内部寄存器获取独立通道的报错信息。

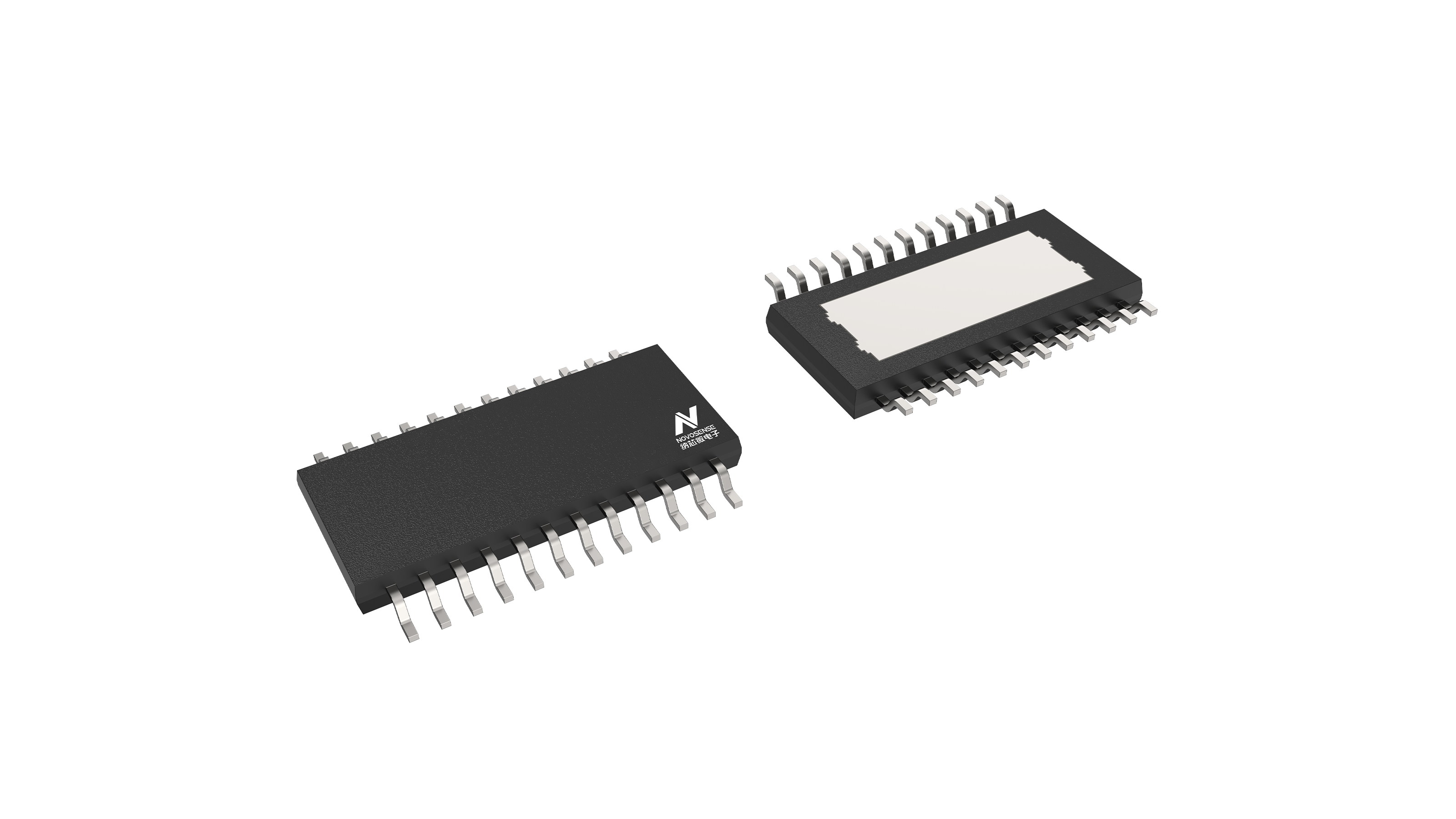

| Package | HTSOP24 |
|---|---|
| Rating | Automotive |
| Load Type | Brushed DC motor/Stepping/LED |
| Driver Type | Fully-integrated brushed DC driver |
| Rds (on) (HS+LS) mΩ | 1700 |
| Peak Current (A) | 1.3 |
| Number of Half-bridge Channels | 6 |
| Vmin (V) | 4.5 |
| Vmax (V) | 40 |
| Integrated Current Detector | No |
| Interface | SPI |
| Features | Over-current protection, Over-temperature protection, Under-voltage protection, Fault report |
| Operation Temperature (°C) | -40~125 |
| Load Diagnosis | Yes |
NSD8306-Q1是一款多通道半桥驱动芯片，内部集成6通道半桥，通过灵活配置，芯片可以支持多种不同的负载类型包括直流有刷电机，步进电机，继电器和LED等。该芯片内置PWM生成器，仅通过SPI即可实现配置PWM频率与占空比以达到控制负载的功能，可应用于直流有刷电机软启动与LED调光等；同时该产品提供智能诊断功能，帮助车机系统判断负载连接状态，如果出现断线或者短路情况，外部MCU可以通过芯片内部寄存器获取独立通道的报错信息。
