40V峰值电流6A直流有刷电机驱动芯片。NSD7314/NSD7314-Q1是一款直流有刷电机驱动芯片，芯片内置功率N-MOSFET并为功率级提供全方位保护包括供电欠压保护、过流保护、过温保护。该产品可提供6A峰值电流，且支持PWM电流调制功能；提供内部功率路径电流镜像功能，外部ADC/MCU可直接通过产品引脚得到电流值，为设计方案节省功率采样电阻，优化版图面积。车规版本通过AEC-Q100认证，满足汽车质量与可靠性要求。

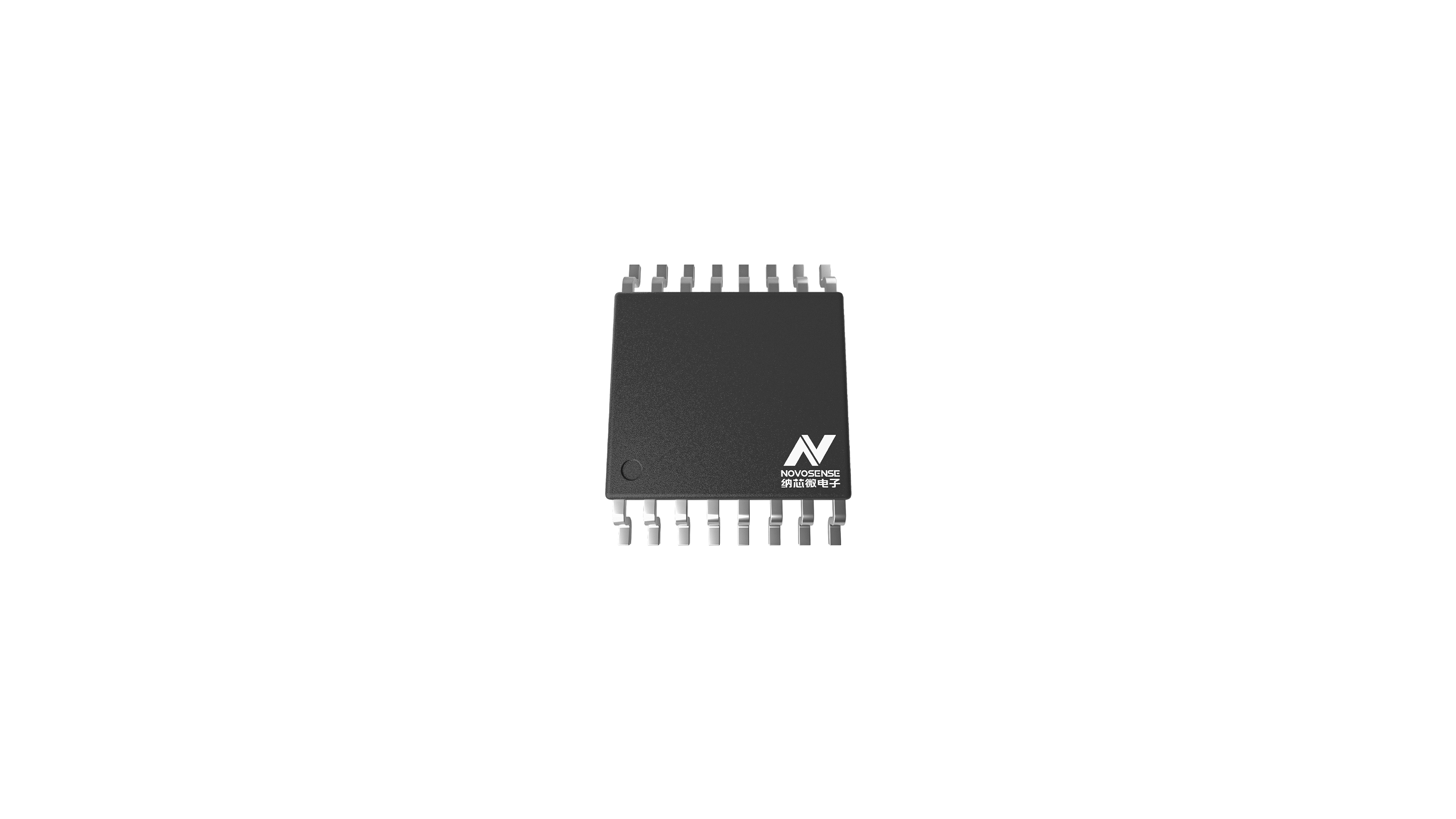

| Package | HTSSOP16 |
|---|---|
| Rating | Industrial |
| Load Type | Brushed DC motor |
| Driver Type | Fully-integrated brushed DC driver |
| Rds (on) (HS+LS) mΩ | 220 |
| Peak Current (A) | 6 |
| Number of Half-bridge Channels | 2 |
| Vmin (V) | 4.5 |
| Vmax (V) | 40 |
| Integrated Current Detector | Yes |
| Interface | Parallel |
| Features | Over-current protection, Over-temperature protection, Under-voltage protection |
| Operation Temperature (°C) | -40~150 |
| Load Diagnosis | No |
NSD7314/NSD7314-Q1是一款直流有刷电机驱动芯片，芯片内置功率N-MOSFET并为功率级提供全方位保护包括供电欠压保护、过流保护、过温保护。该产品可提供6A峰值电流，且支持PWM电流调制功能；提供内部功率路径电流镜像功能，外部ADC/MCU可直接通过产品引脚得到电流值，为设计方案节省功率采样电阻，优化版图面积。车规版本通过AEC-Q100认证，满足汽车质量与可靠性要求。
